Secciones de resultados

Las secciones de resultados se pueden crear como planos definidos por el usuario que cortan el modelo.

Para una mejor vista, desactive los resultados de superficie y barra haciendo clic en los botones y en la barra de herramientas (1). Luego haga clic en el botón para definir los parámetros de una nueva sección de resultados (2).

04 Botón 'Nueva sección de resultados'

En el cuadro de diálogo 'Nueva sección de resultados', se preestablece el tipo de sección '2 puntos y un vector' y la dirección de proyección 'Global en Z'. Se creará un plano de corte vertical.

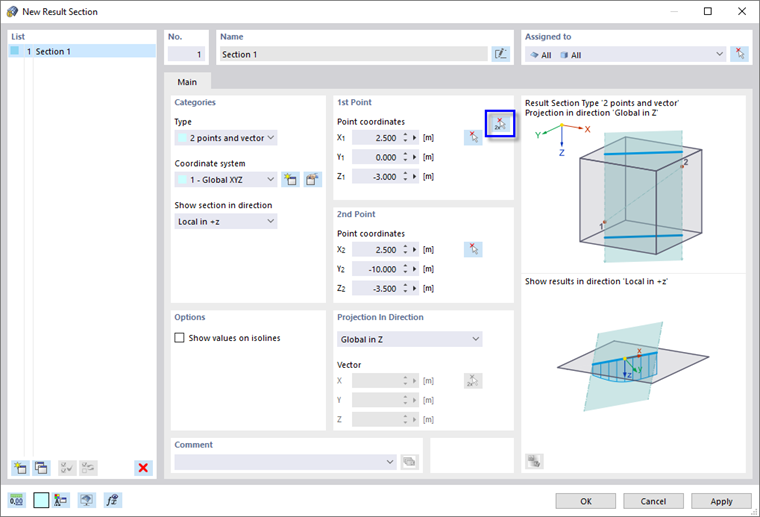

05 Cuadro de diálogo 'Nueva sección de resultados'

Para definir los dos puntos del plano gráficamente, haga clic en el botón en el área '1.ᵉʳ punto'. Se abre el cuadro de diálogo 'Asignación'.

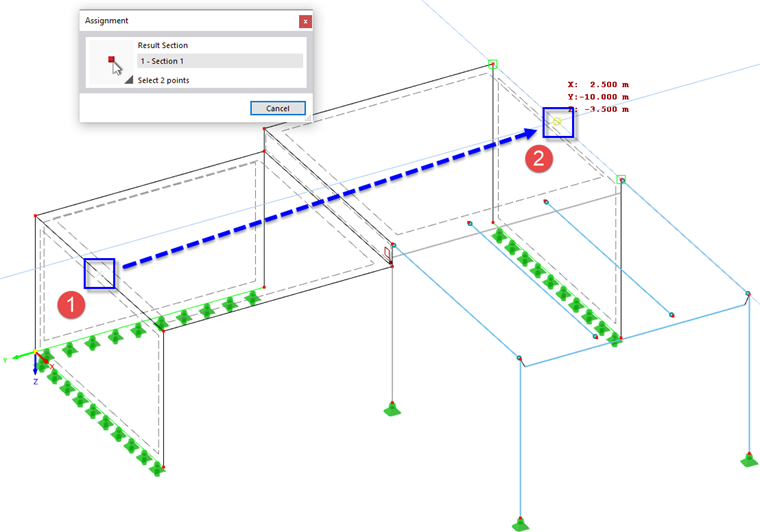

07 Seleccionar dos puntos del plano de sección

Haga clic en el centro de la línea de contorno izquierda de la losa inferior [X: 2.5 m / Y: 0 m / Z: -3 m]. Tenga en cuenta el símbolo en la línea: Aparece cuando el puntero se mueve sobre la línea para que pueda ajustarlo a su centro. Luego haga clic en la línea de contorno derecha de la losa superior [X: 2.5 m / Y: -10 m / Z: -3.5 m].

Tan pronto como se define el segundo punto, vuelve al cuadro de diálogo 'Nueva sección de resultados'. Haga clic en Aceptar para aplicar la sección de resultados.

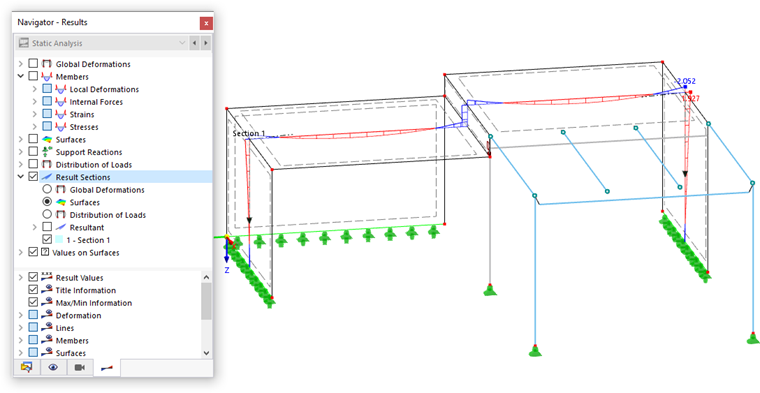

09 Sección de resultados que muestra tensiones en superficies

La sección de resultados incluye los resultados de todas las superficies cortadas por el plano de sección. Si desea mostrar solo los resultados de las dos losas, por ejemplo, modifique la sección de resultados haciendo doble clic en la línea de trazos y puntos del símbolo de la sección. (Si es difícil de seleccionar gráficamente, utilice el menú Editar , señale Objetos especiales, Secciones de resultados y haga clic en Cuadro de diálogo.)

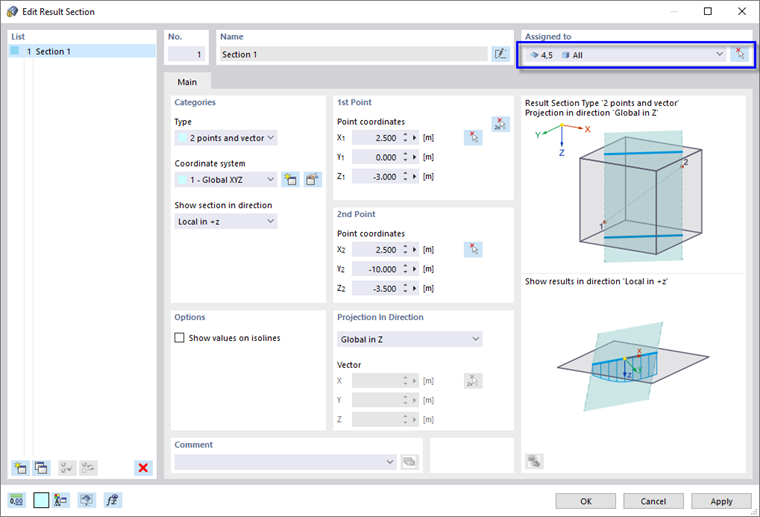

10 Selección de losas para la sección de resultados

En el área 'Asignada a', haga clic en el botón para seleccionar las dos losas gráficamente. Tenga en cuenta que debe hacer clic en las líneas de trazos de las superficies núm. 4 y 5. Haga clic en Aceptar para cerrar los dos cuadros de diálogo. La sección de resultados ahora presenta las tensiones de solo las dos losas.

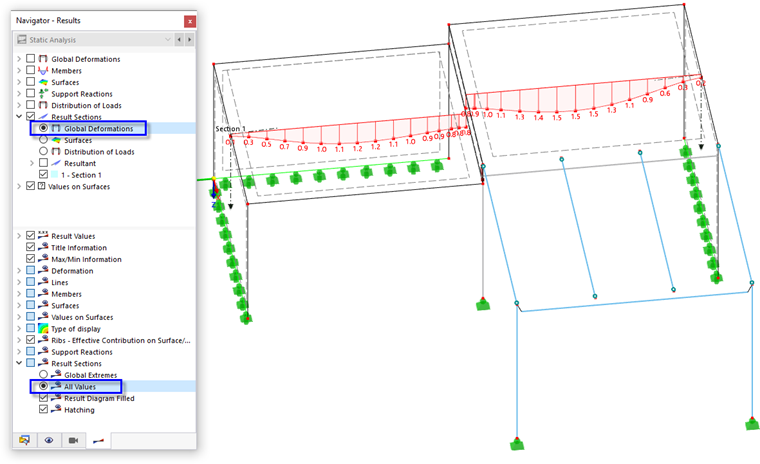

12 Sección de resultados con deformaciones globales de losas superior e inferior

Para mostrar los valores de las deformaciones a lo largo de la sección, seleccione Deformaciones globales en la categoría 'Secciones de resultados' del navegador. Cuando establezca la opción Todos los valores en el área inferior del navegador (categoría 'Secciones de resultados' nuevamente), todos los valores de malla se mostrarán a lo largo del gráfico.
