CC4

Configure CC4 en la barra de herramientas (1).

Para definir la carga superficial en las vigas de la plataforma, es posible calcular los valores de carga en cada barra y aplicarlos uno por uno. Una forma más sencilla es utilizar la función Asistente para cargas que se activó en el cuadro de diálogo 'Datos básicos' (consulte la imagen Complementos para análisis y cálculo ).

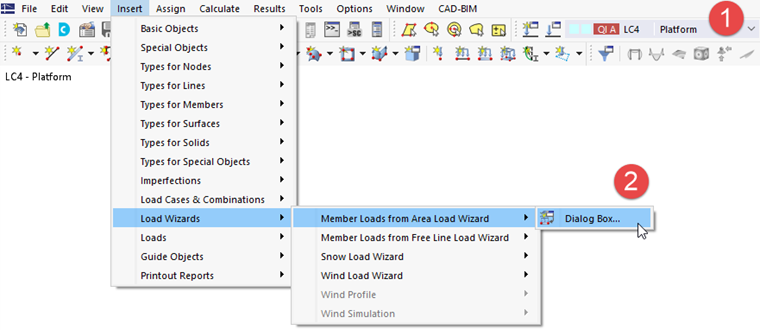

En el menú Insertar, seleccione Asistentes para cargas, Asistente para cargas en barras a partir de cargas superficiales y haga clic en el Cuadro de diálogo (2).

01 Asistentes para cargas

Se abre el cuadro de diálogo 'Nuevo asistente para cargas'.

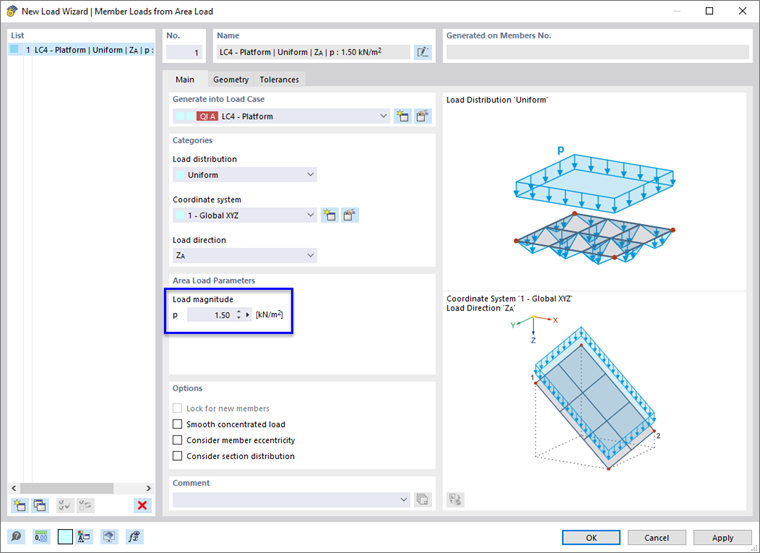

02 Cuadro de diálogo 'Nuevo asistente para cargas'

Se preestablece la distribución de carga 'Uniforme' y la dirección de carga 'Z_A' ("Z global en el área real"), lo cual es apropiado. En el área 'Parámetros de carga superficial', introduzca la carga superficial de 1.5 kN/m².

Haga clic en la pestaña Geometría para definir el área de aplicación de la carga.

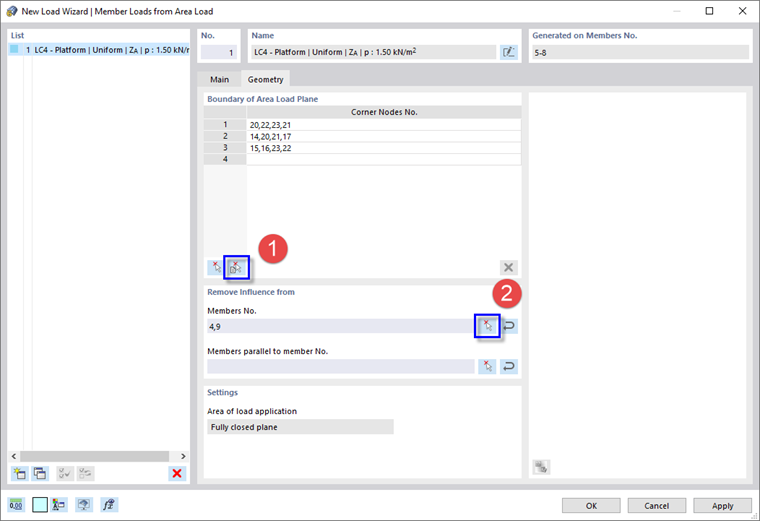

03 Pestaña 'Geometría' con funciones para definir gráficamente el área de carga

Para definir el 'Contorno del plano de carga superficial' gráficamente, haga clic en el botón (1). La vista se cambia para que pueda definir el área de carga seleccionando sus "celdas".

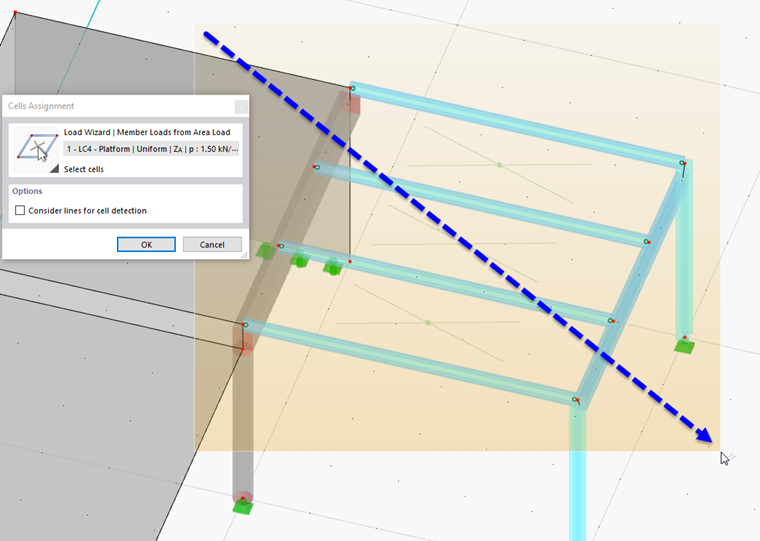

05 Selección de celdas del plano de carga

Las celdas son áreas completamente cerradas entre barras y líneas. Están simbolizados por diagonales X.

Para seleccionar las tres celdas relevantes, haga clic en ellas una tras otra o dibuje una ventana sobre la plataforma. Luego, haga clic en Aceptar para volver al cuadro de diálogo 'Nuevo asistente para cargas'.

La sobrecarga de uso actúa solo en las vigas de la plataforma, no en la viga de cuelgue ni en la viga del pórtico. Para excluir esas dos barras para las cargas que se convertirán, haga clic en el botón (2) en el área 'Quitar influencia de' (consulte la imagen Pestaña 'Geometría'). La vista se cambia de nuevo para que pueda seleccionar las barras en el gráfico.

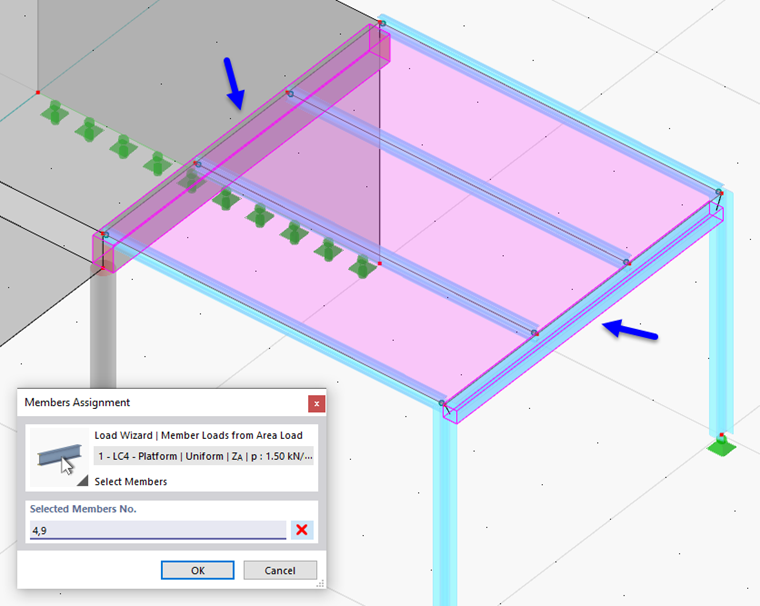

07 Selección de viga de cuelgue y viga de pórtico

Seleccione la viga de cuelgue (núm. 4) y la viga del pórtico (núm. 9) para que sus números se incluyen en la lista del área 'Barras seleccionadas'. Luego haga clic en Aceptar.

Cierre el asistente para cargas haciendo clic en Aceptar. La carga superficial se aplica a la plataforma.

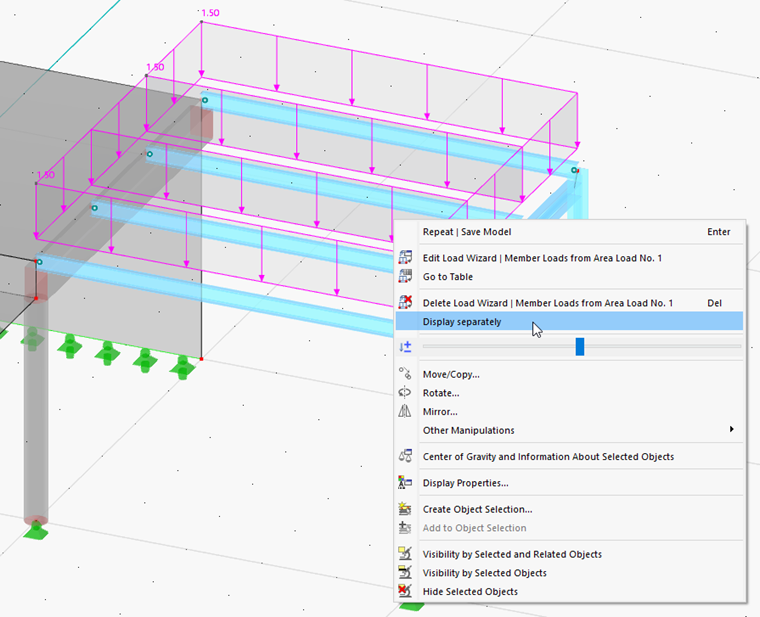

08 Carga superficial en la plataforma y su menú contextual

Para comprobar los valores de carga proporcional de cada barra, es necesario ajustar la representación de la carga. Haga clic con el botón secundario del ratón en la carga superficial para abrir su menú contextual. Desde allí, seleccione la opción Mostrar por separado.

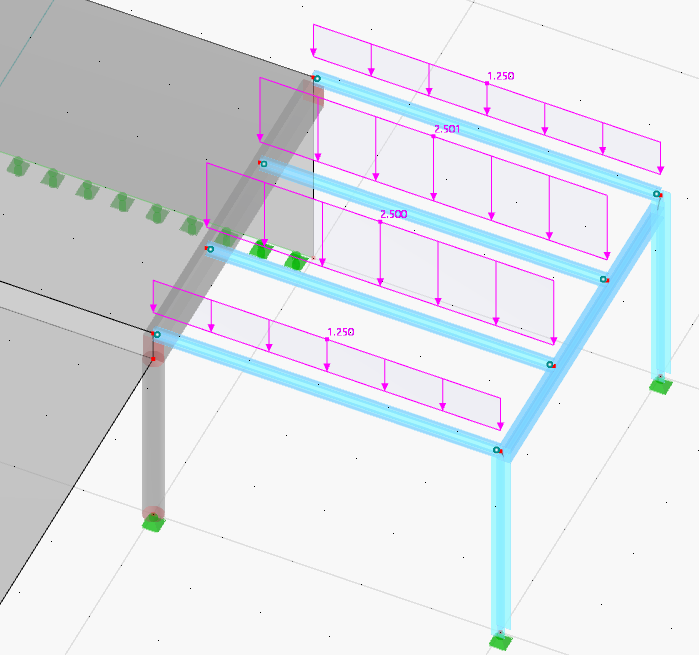

09 Cargas en barra

Las vigas centrales de la plataforma tienen cargas dobles. La viga de cuelgue y la viga del pórtico están sin cargas.

Comprobación de datos de carga

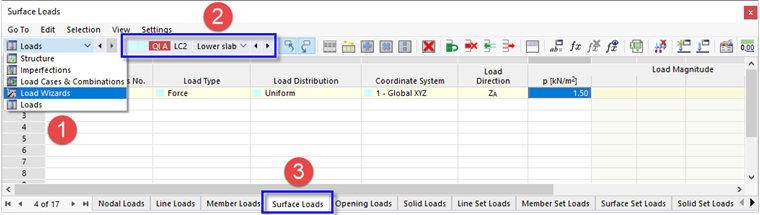

Como antes, todas las entradas de las cargas se pueden comprobar en el navegador y en las tablas: seleccione Cargas (para CC1 hasta LC3) o Asistentes para cargas (para CC4) de la lista de elementos en la barra de herramientas de la tabla (1). Luego, configure el caso de carga en la lista junto a él (2) y seleccione la hoja de la tabla, por ejemplo, Cargas superficiales (3).

10 Selección de tablas para 'Cargas'

Los objetos del modelo y los valores de carga asignados se pueden modificar en esas tablas, si es necesario.
