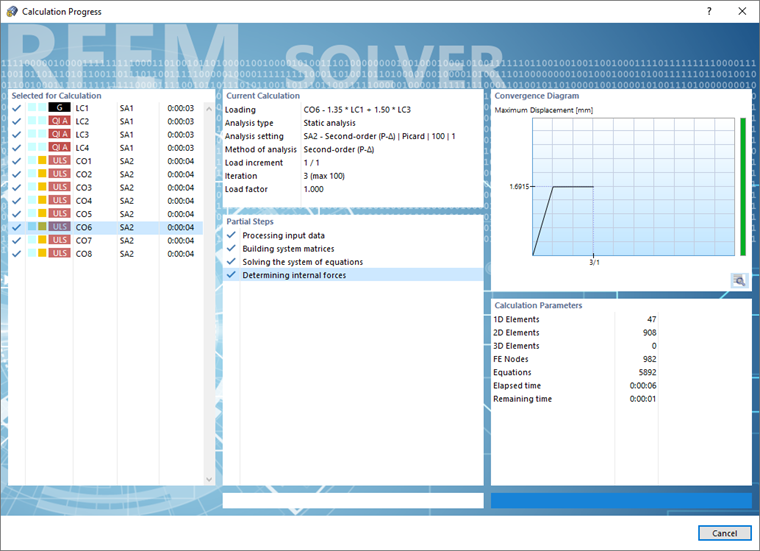

Para iniciar el análisis, seleccione el menú Cálculo y haga clic en Calcular todo.
Cuando finaliza el cálculo, puede hacer clic en el botón
en la barra de herramientas para guardar el modelo y los resultados.
