Vérification du poinçonnement dans RFEM 6 selon l'ACI 318-19 et la CSA A23.3:19

Périmètre de contrôle

La vérification du poinçonnement calcule d'abord l'aire de section critique (A_section) qui est la zone environnante du nœud de poinçonnement. Selon l'ACI 318-19, section 22.6.4 [1] et la CSA A23.3:19, clause 13.3.3 [2], le périmètre critique (b_o) d'un poteau carré est égal à la longueur du périmètre de la charge concentrée ou de l'aire de réaction qui n'est pas plus proche que la moitié de la distance de la profondeur efficace (d). A_section et b_o sont calculés automatiquement par RFEM en fonction de la position de la charge concentrée sur la dalle.

Paramètres de vérification de poinçonnement dans RFEM 6

Une fois le module complémentaire Vérification du béton activé, la case à cocher « Propriétés de vérification du poinçonnement » apparaîtra dans l'onglet « Général » lors de la modification du nœud de poinçonnement dans RFEM 6. Cette opération peut être effectuée simultanément pour tous les nœuds concernés par le poinçonnement. Les nœuds à calculer pour le poinçonnement doivent également être sélectionnés dans les données d'entrée du module complémentaire Vérification du béton.

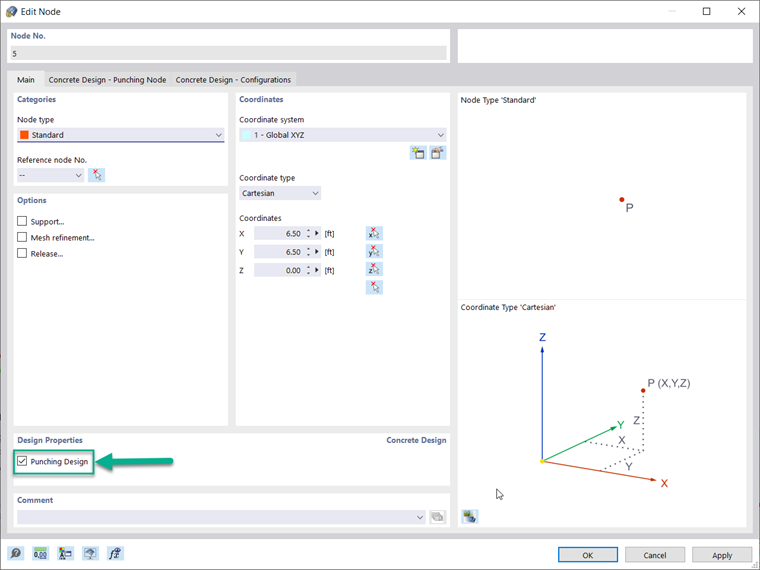

Case à cocher pour la vérification du poinçonnement

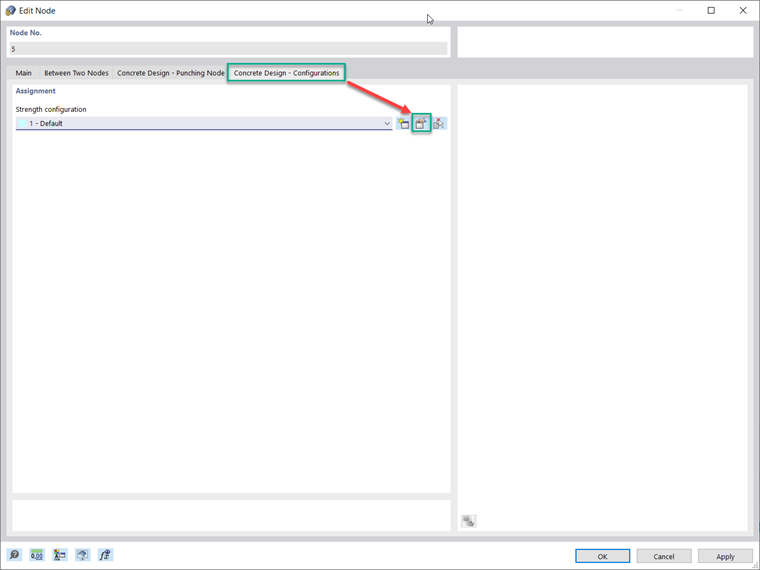

Vérification du béton - Configuration

Une fois les paramètres de vérification du poinçonnement cochés pour un nœud, les onglets « Vérification du béton - Nœud de poinçonnement » et « Vérification du béton - Configurations » s'affichent. Cela vous permet de modifier les options concernant le type d'armature de poinçonnement, le placement, le diamètre de la barre d'armature et le matériau. L'onglet « Configurations à l'ELU » apparaîtra avec d'autres paramètres de calcul pouvant être ajustés par l'utilisateur, tels que les efforts « simples » ou « lissés » pour les poteaux/voiles et l'espacement minimal des armatures. Les facteurs de réduction de résistance selon selon l'ACI 318-19, section 21.2.1 [1] et la CSA A23.3:19, clause 8.4 [2] peuvent être ajustés avec l'espacement minimal des armatures.

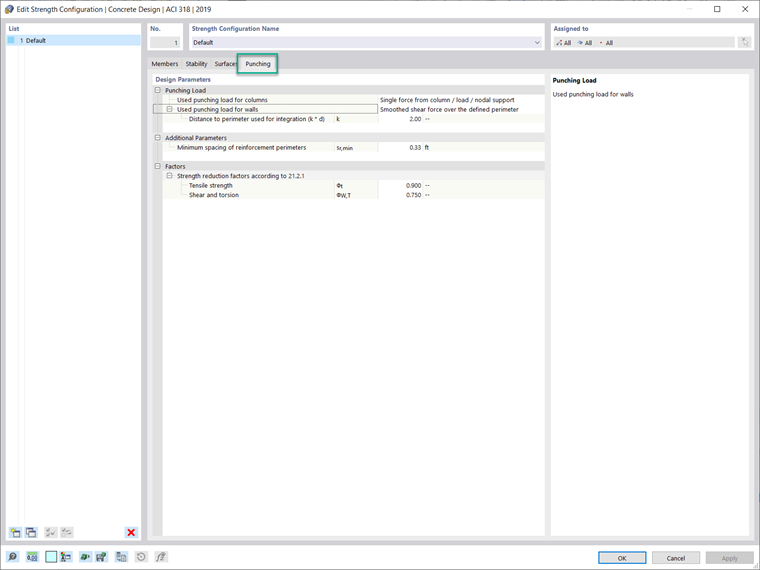

Paramètres de calcul du poinçonnement

À l'intérieur du périmètre critique, l'effort tranchant de la charge de poinçonnement pour les voiles est défini sur lissé. Alors que pour les poteaux, la charge de poinçonnement peut être définie sur « lissée » ou sur « effort simple » à partir du poteau, de la charge ou de l'appui nodal.

Vérification de la résistance au poinçonnement dans RFEM 6

Une fois que les paramètres de calcul pour le poinçonnement et les armatures sont entrés sous le nœud et la surface, la vérification est effectuée par le module complémentaire Vérification du béton. La vérification fait référence à l'armature longitudinale illustrée dans l'image suivante. Une fois que la vérification du béton est exécutée en considérant uniquement ces armatures, les ratios de vérification sont affichés pour tous les nœuds d'intérêt et sont disponibles sous forme de tableau ou graphiquement.

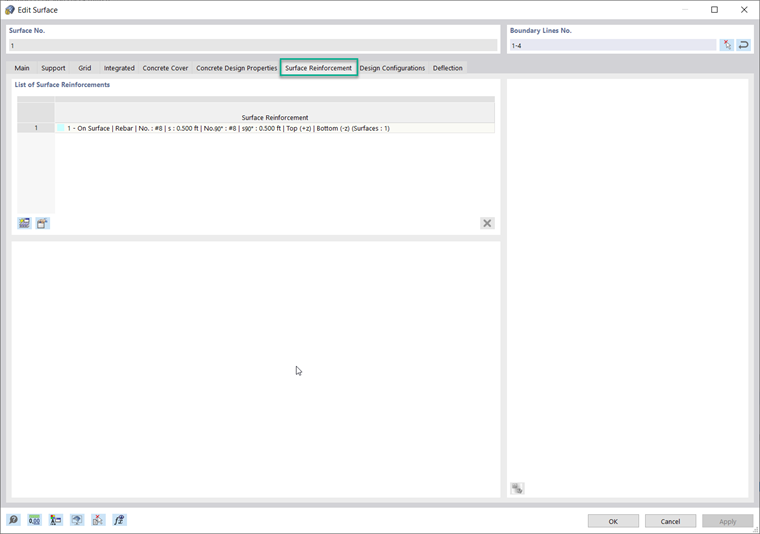

Armatures de surface prévues pour le contrôle initial de la capacité de cisaillement

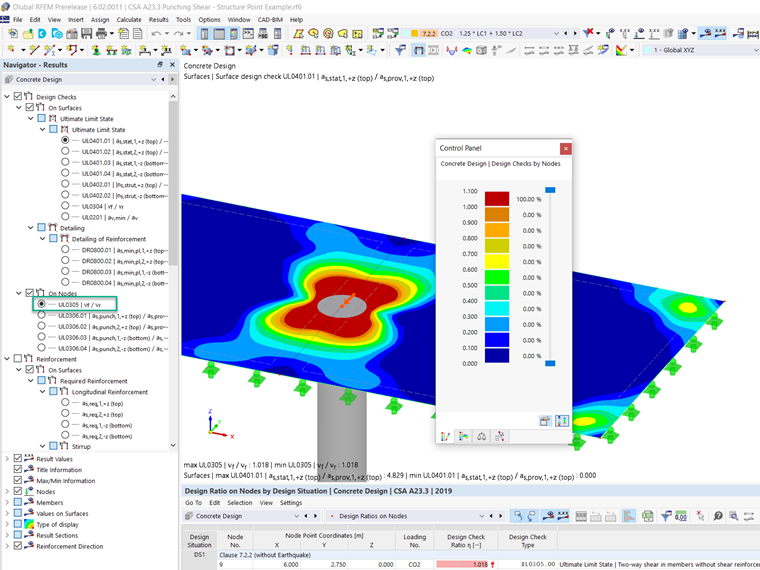

Résistance au poinçonnement basée sur les armatures longitudinales prévues

Dans les résultats, la résistance au poinçonnement de la dalle (v_n) et l'effort de cisaillement maximal appliqué (v_u) sont comparés afin de calculer le ratio de vérification global selon l'ACI 318-19, section 22.6.1.2, Éq. (22.6.1.2) [1]. De même, la résistance au poinçonnement de la dalle (v_r) et la contrainte de cisaillement maximale appliquée (v_f) sont utilisées pour calculer le ratio de vérification selon la Clause 13.3.4 de la CSA A23.319 [2]. Ces équations sont disponibles dans la section « Détails de vérification » montré dans la Figure 7, ainsi que la procédure de calcul complète.

Détails de vérification du calcul au poinçonnement

Si aucune armature de poinçonnement supplémentaire n'est ajoutée et que V_u ≤ V_n, aucune armature supplémentaire n'est requise. Des armatures longitudinales locales supplémentaires peuvent être ajoutées du côté de la traction de la dalle si la résistance est dépassée par le cisaillement appliqué. Pour cet exemple de dalle, vous pouvez voir que cela peut être fait en définissant une région rectangulaire libre au-dessus de la position où le poteau est encadré. Cette définition d'armatures peut être copiée et collée sur tous les nœuds de poinçonnement à l'aide de l'outil « Déplacer/copier ». Les armatures ainsi assignées sont automatiquement considérées lors du calcul de la résistance au cisaillement.

Définition des armatures longitudinales additionnelles

Les résultats peuvent également être consultés dans le tableau de la Vérification du béton ou affichés graphiquement. La quantité d'armatures de poinçonnement requise peut être affichée dans l'onglet Résultats du navigateur (image ci-dessous).

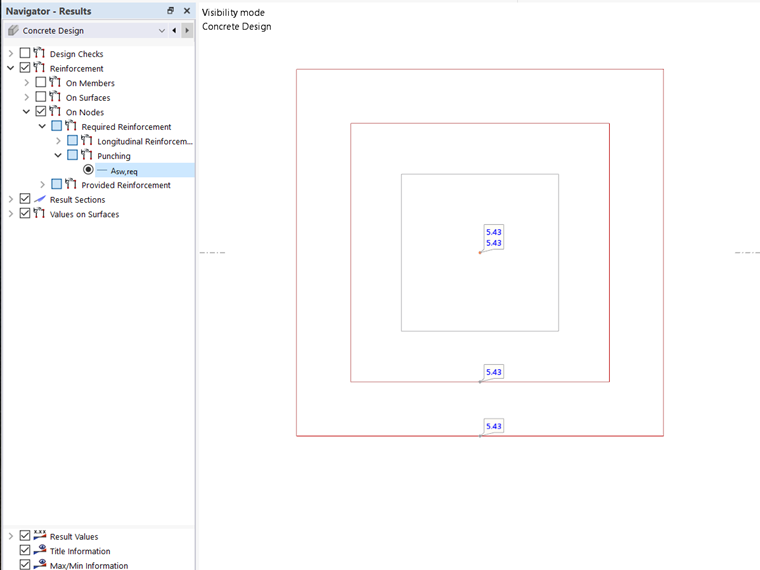

Armatures requises par rapport au poinçonnement

Résumé

Dans RFEM 6, la vérification du poinçonnement peut être initialisée dans la fenêtre de modification d'un nœud et est ensuite automatiquement considérée dans le module complémentaire Vérification du béton. Ensuite, l'activation des propriétés de calcul permet de manipuler les paramètres de calcul de poinçonnement, tels que la charge de poinçonnement, les facteurs de réduction de résistance selon l'ACI 318-19, section 21.2.1 [1] et la CSA A23.3:19, clause 8.4 [2] et l'espacement minimal des armatures selon les paramètres de configuration à l'ELU. La vérification du béton est effectuée sur la base des armatures longitudinales fournies à partir de la surface. Si le ratio de vérification est supérieur à 1,00, des armatures longitudinales supplémentaires peuvent être assignées sur le côté en traction de la dalle.
