Les tableaux de résultats de la catégorie Contraintes dans les surfaces contiennent les contraintes déterminées avec leurs ratios de vérification correspondants.
Les contraintes surfaciques sont triées dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés de surface (matériaux, épaisseurs)
- Objets (surfaces, points de maillage EF)
Surface n°
La colonne affiche le numéro de la surface sur lequel la valeur la plus élevée est disponible pour chaque type de contrainte.
Nœud de maillage n°
Dans chaque cas, le numéro du nœud de maillage EF pour lequel le ratio de vérification maximal a été déterminée est spécifié.
Coordonnées du nœud de maillage
Les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées dans les trois colonnes.
Situation de projet
Cette colonne indique le numéro de la situation de projet pour laquelle les contraintes individuelles sont disponibles.
Chargement
Cette colonne affiche les numéros des combinaisons de charges ou de résultats déterminantes pour la contrainte correspondante.
Couche n°/côté
Si vous avez défini une surface via des éléments de couche à l’aide du module complémentaire Surfaces multicouches, les numéros des couches sont affichés avec les contraintes correspondantes.
Pour la valeur maximale de chaque type de contrainte, le logiciel affiche la position dans la section de la surface ou de la couche sur laquelle la contrainte agit : Haut, Milieu ou Bas.
Type de contrainte
Cette colonne répertorie les types de contrainte que vous avez définis et assignés aux Configurations pour les surfaces.
Contrainte existante/limite
Pour chaque type de contrainte, la contrainte existante est indiquée avec la valeur limite correspondante.
Ratio de contrainte η
La dernière colonne affiche les ratios de contraintes (ratios de vérification) par rapport à la valeur limite. Le degré d’utilisation est exprimé par la longueur de la barre colorée.

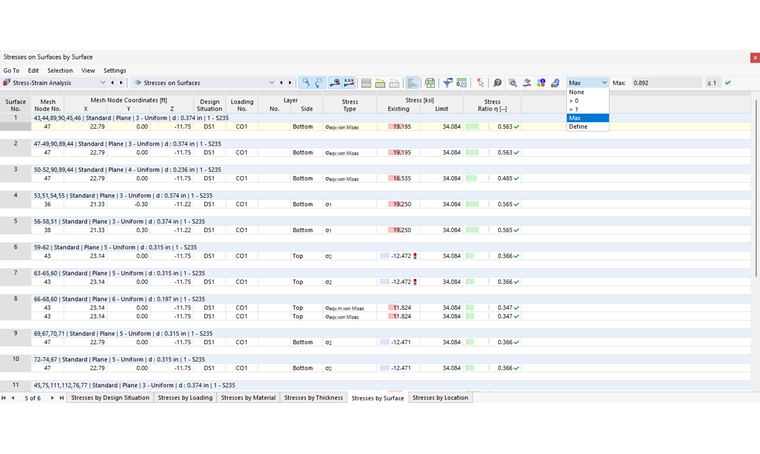

Filtre des contraintes par ratio de vérification
La liste située à droite dans la barre d’outils des tableaux permet de filtrer les tableaux selon leur degré d’utilisation. L’option Max permet d’afficher uniquement le ratio de contrainte maximal déterminant pour chaque objet.
Vous pouvez également définir vos propres options de filtre au format > #.## dans cette liste. Cela signifie que seuls les ratios supérieurs à la valeur définie par l’utilisateur sont affichés dans le tableau.
