Znaczenie szczegółów połączeń belek w analizie zwichrzenia MES

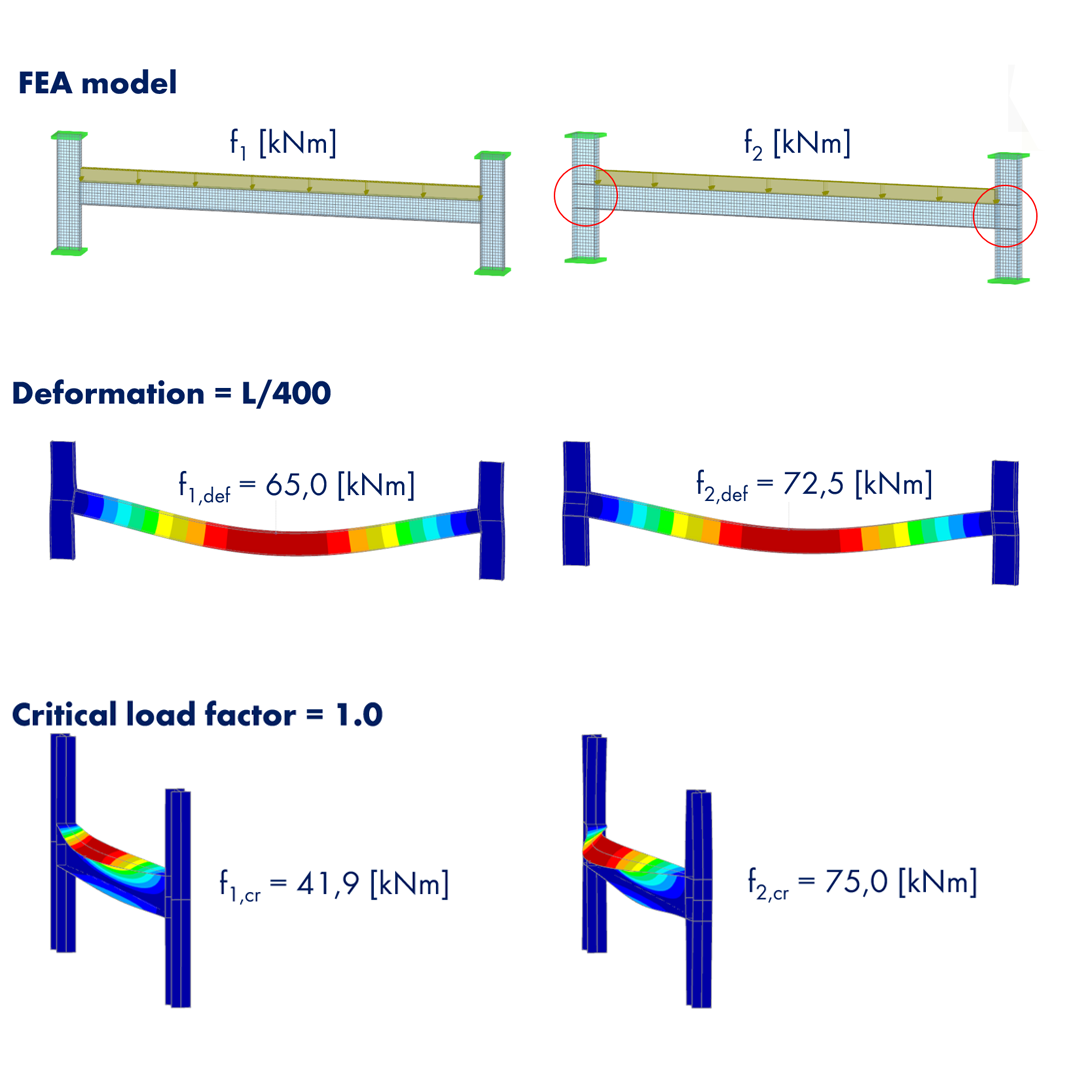

Warunki brzegowe w miejscu połączenia belek mogą mieć znaczny wpływ na zachowanie się konstrukcji przy zwichrzeniu. Wykorzystując belkę IPE 400 unieruchomioną między dwoma ciągłymi słupami, przeanalizujmy ten efekt na modelu powierzchniowym MES.
Przeanalizowano dwie konfiguracje warunków brzegowych:
1️⃣ Sztywne połączenie z pasem nieusztywnionego słupa
1️⃣ Sztywne połączenie z pasem usztywnionego słupa
Dodanie usztywnień w drugiej konfiguracji znacznie zwiększyło początkową sztywność połączenia, zmniejszyło odkształcenia i zwiększyło ogólną wytrzymałość na zwichrzenie. Wyniki, przeanalizowane w programie RFEM, pokazują, w jaki sposób odpowiednie usztywnienie poprawia nie tylko wytrzymałość połączenia na moment zginający (np. uszkodzenie panelu środnika), ale także ogólną stateczność konstrukcji. 🏗️
