Význam detailů přípoje nosníku při analýze klopení MKP

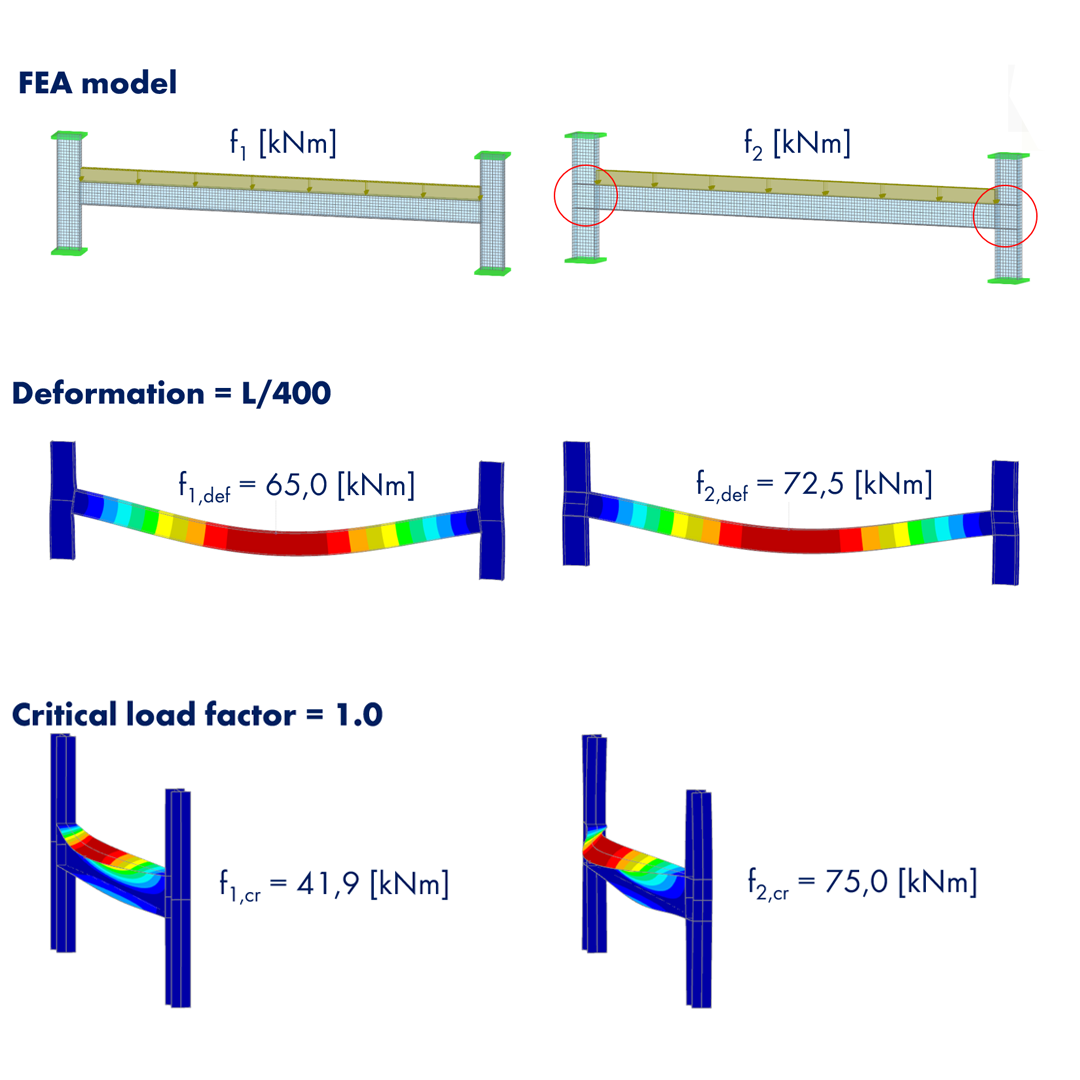

Okrajové podmínky v přípoji nosníku mohou významně ovlivnit chování konstrukce při klopení (LTB). Na příkladu nosníku IPE 400, vetknutého mezi dvěma spojitými sloupy, prozkoumáme tento jev za použití plošného MKP modelu.
Analyzují se dvě konfigurace okrajových podmínek:
1️⃣ Tuhý přípoj na pásnici nevyztuženého sloupu
2️⃣ Tuhý přípoj na pásnici vyztuženého sloupu
Přidáním výztuh v druhé konfiguraci se podstatně zvýšila počáteční tuhost spoje, redukovala se deformace a zvýšila celková únosnost spoje při klopení. Výsledky analyzované v programu RFEM ukazují, jak vhodné vyztužení zlepšuje nejen momentový spoj (např. porušení pole stojiny), ale také stabilitu konstrukce jako celku. 🏗️
