Katastrofa mostu Québec w 1907 roku była bez wątpienia jedną z najbardziej brzemiennych w skutki katastrof w historii branży budowlanej. Most Québec zawalił się bowiem nie tylko raz, ale później po raz drugi podczas prac budowlanych. Podczas pierwszego zawalenia mostu Québec zginęło 75 osób. Przyjrzymy się nieco dokładniej budowie tego stalowego kolosa. Jak ta katastrofa zmieniła podejście do ryzyka, odpowiedzialności i zapewnienia jakości w inżynierii? Zostańcie z nami!
Most Québec: budowa mostu na granicy możliwości
Kanadyjskie miasto Québec City było na początku XX wieku ważnym węzłem handlowym. W wyniku industrializacji populacja szybko rosła i wkrótce stało się jasne: aby nadążyć za tym rozwojem, potrzebna jest odpowiednia infrastruktura.
Zaplanowano połączenie kolejowe przez Rzekę Świętego Wawrzyńca. Dzięki temu Québec zostałby podłączony do ponadregionalnej sieci handlowej, a towary nie musiałyby być już transportowane promem przez rzekę. Do takiego połączenia potrzebny był most – ale nie byle jaki!
Planowany most miał osiągnąć jedną z największych rozpiętości na świecie i zostać wykonany jako most wspornikowy. Ryzykowne, ale teoretycznie wykonalne. Tym samym most Québec miał ustanowić nowe standardy w budownictwie mostowym. Wprawdzie projekt z tym planem balansował na krawędzi przepaści, ale podjęto to ryzyko nawet świadomie.
W końcu nie było niczym nowym, że w inżynierii lądowej realizowano śmiałe projekty. Na przykład wielu kolegów po fachu uważało Eugène'a Freyssineta za szaleńca, dopóki nie udowodnił, że jego wynalazek, beton sprężony, mógł zrewolucjonizować budownictwo. Jeśli interesuje Was jego historia, polecamy ten artykuł: Eugène Freyssinet: Ojciec betonu sprężonego .
Most Québec: błędy w konstrukcji i projekcie
Jak więc dokładnie wyglądał plan? Wybranym systemem był klasyczny most wspornikowy. Jak dotąd nic ekscytującego. Dwa masywne wsporniki miały podtrzymywać środkowe przęsło wiszące. Oznaczało to: wysokie siły ściskające w górnych pasach, siły rozciągające w dolnych. Most, jaki budowano już wiele razy, tylko nie w takiej skali.
Odpowiedzialność za megaprojekt spoczywała na kimś nieanonimowym. Theodore Cooper był w tym czasie cenionym inżynierem mostowym. Czy zatem most Québec był w najlepszych rękach? Tak i nie. Istniało bowiem kilka krytycznych punktów w projekcie. Przy takiej rozpiętości ciężar własny jest znaczny. I to nie wszystko.
Jednym z największych problemów mostu Québec były zmiany, które wprowadzano w projekcie podczas planowania. Ten temat poruszaliśmy już na tym blogu niejednokrotnie. Nierzadko duże projekty sprawiają problemy już w fazie planowania. Albo dlatego, że w środku fazy budowy nagle trzeba coś zmienić.
To zjawisko utrzymuje się do dziś, szczególnie w niemieckiej branży budowlanej. Jeśli interesują Was powody, dla których duże projekty często kończą się prawdziwą katastrofą, polecamy ten artykuł: Duże projekty budowlane w Niemczech .
W przypadku mostu Québec, na przykład, rzeczywisty ciężar konstrukcji znacznie wzrósł podczas planowania. Jakoś trzeba było osiągnąć rozpiętość i w miarę możliwości ją zabezpieczyć. Głównym problemem były smukłe pręty ściskane. Górne pasy były podatne na uszkodzenie pod wysokimi obciążeniami wyboczeniowymi.
.jpg?mw=760&hash=a0d3b1d522fa832b9ccb250937f220cad95302d1)
Ponadto brakowało iteracyjnego przeliczania, co oznacza: późniejszych zmian projektowych nie oceniano ponownie. Myślano zapewne: To tylko największy most naszych czasów, jakoś to wytrzyma. I wytrzymał, przynajmniej na początku. Już bowiem w fazie budowy szybko okazało się, że konstrukcja mostu Québec odkształca się nietypowo.
Zarejestrowano zwiększające się ugięcie konstrukcji nośnej. Zauważone i przyjęte do wiadomości. Niestety, te sygnały ostrzegawcze nie zostały właściwie zinterpretowane i dlatego po prostu budowano dalej. Tak więc niestety stało się, co musiało się stać.
Pierwsze zawalenie się mostu Québec w 1907 roku
29 sierpnia 1907 roku ugięcia stały się krytyczne. Doszło do nagłego zniszczenia konstrukcji nośnej i most Québec zawalił się. Co dokładnie się stało i co było tego przyczyną? Przyjrzyjmy się temu krótko. W tym momencie okazuje się bowiem, że nie był to pojedynczy błąd.

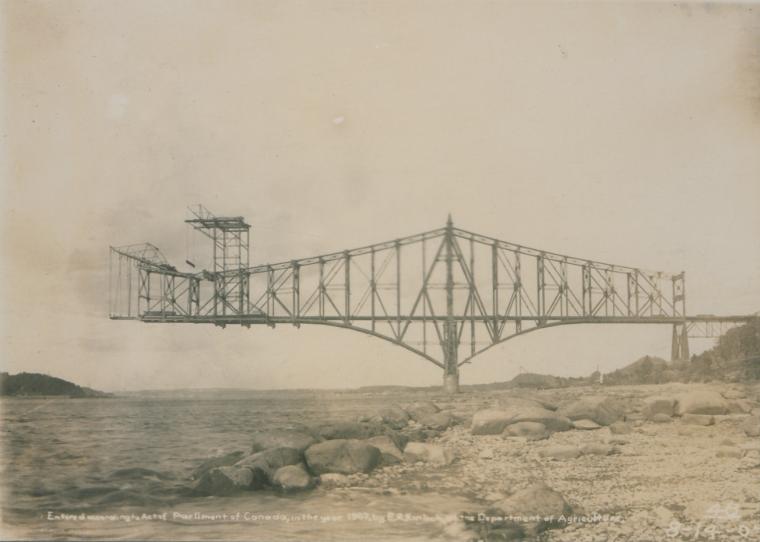

Wszystko zaczęło się od lokalnej niestateczności. Pręt ściskany południowego ramienia wspornikowego uległ zniszczeniu pod znacznym ciężarem własnym częściowo ukończonego mostu Québec. Obciążenie spadło teraz na otaczającą konstrukcję nośną, ale ta nie mogła przejąć dodatkowych sił. Doszło do całkowitego zawalenia się mostu, tragicznej reakcji łańcuchowej.

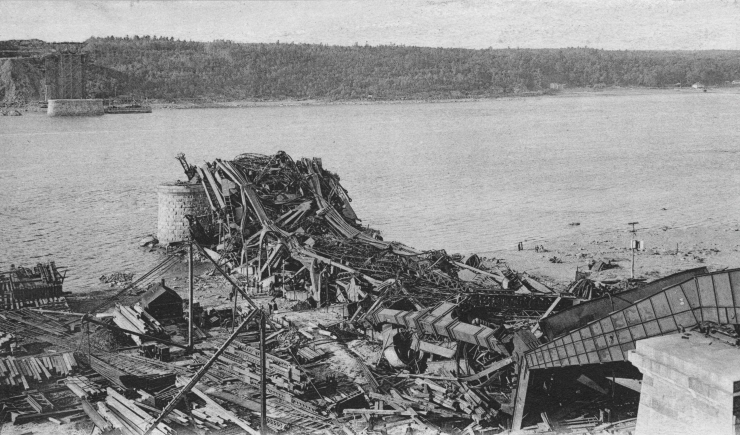

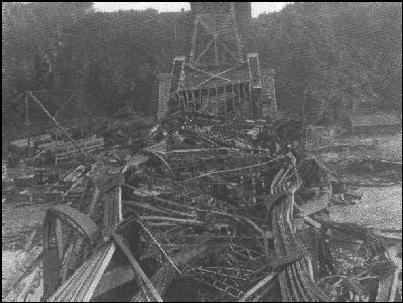

W ciągu 15 sekund cały most Québec, wówczas najdłuższy most wspornikowy na świecie, runął do Rzeki Świętego Wawrzyńca. W tej katastrofie życie straciło 75 z 86 robotników. Zawalenie się mostu Québec uznawane jest za największą katastrofę w inżynierii XX wieku, a dochodzenie ujawniło przerażające fakty.
Zniszczenie mostu Québec w 1907 roku: przyczyny techniczne
Zniszczenie tak dużego centralnego elementu mostu nie mogło zostać powstrzymane przez otaczającą konstrukcję. W tym przypadku obciążenie wyboczeniowe zostało znacznie przekroczone. I nikt wcześniej nie pomyślał o wprowadzeniu pewnej redundancji, czyli planu awaryjnego na wypadek, gdyby most Québec stał się niestateczny w jakimkolwiek punkcie podczas budowy.
Kto zatem ponosił winę? Inżynierowie? Właściwie nie, ponieważ kilku z nich zgłaszało odkształcenia na miejscu. Kierownictwo jednak nie reagowało na to wcale lub reagowało bardzo późno. Miano nadzieję, że ostatecznie wszystko zadziała tak, jak powinno.
Aby zbadać dokładne przyczyny zawalenia się mostu Québec, powołano Komisję Królewską. W skład tej grupy wchodzili między innymi eksperci zewnętrzni, którzy badali planowanie i budowę mostu Québec pod kątem błędów. I szybko je znaleźli.
Obciążenia dla konstrukcji nośnej mostu Québec nie zostały przeliczone po zmianach projektowych. Doprowadziło to do błędnego obliczenia rzeczywistego ciężaru własnego i jego wpływu na konstrukcję mostu. Nie uwzględniono dodatkowych obciążeń, co doprowadziło do niestateczności prętów ściskanych. Nie uwzględniono również występujących efektów wyboczenia, mimo że ich znaczenie było już wówczas znane w inżynierii lądowej.
Kolejnym ważnym punktem był brak redundancji, o którym już krótko wspomnieliśmy. Zniszczenie jednego elementu prowadziło bezpośrednio do całkowitego zawalenia. Coś takiego nie może oczywiście mieć miejsca przy dużym projekcie budowlanym. Ale nie tylko kwestie techniczne doprowadziły do zniszczenia mostu Québec.
Zawalenie się mostu Québec: błędy ludzkie
Podstawowym problemem przy budowie mostu Québec była zła organizacja całego projektu. Jedna osoba podejmowała wszystkie decyzje. Wszystko musiało być zatwierdzone przez Theodore'a Coopera, a on polegał przede wszystkim na swojej własnej ekspertyzie i swoim, pozornie niewystarczającym, wyczuciu.
Okazało się, że cały plac budowy był katastrofą organizacyjną. Niedostateczna komunikacja, gdziekolwiek by nie spojrzeć. Pojawiło się w końcu kilka ostrzeżeń od różnych inżynierów, którzy pracowali przy moście Québec, ale reakcji było na nie niewiele lub wcale. Niezależna kontrola lub druga opinia na temat ostatecznych obliczeń również nie były brane pod uwagę.
Czy zatem ryba psuje się od głowy? Nie do końca. Decyzje z góry prawie nie były kwestionowane, a wszelkie wskazówki dotyczące problemów z konstrukcją nośną były ostatecznie interpretowane tak, aby pasowały do istniejącego obrazu. Tworzono więc własną rzeczywistość. Ogromna presja czasu, pod którą znajdował się zespół, oraz wysokie oczekiwania wobec projektu mostu Québec sprawiły ostatecznie, że postęp przedkładano nad bezpieczeństwo. Rezultat: smutny stos stalowych dźwigarów i wiele niepotrzebnych ofiar.
Most Québec: drugie zawalenie w 1916 roku
Co działo się po tej katastrofie? Kraj trzymał się planu budowy mostu nad Rzeką Świętego Wawrzyńca. Projekt mostu Québec został dostosowany, obliczenia sprawdzone. Po planowaniu kontynuowano budowę mostu Québec. Miał mieć tę samą rozpiętość, jednak ze zmienioną konstrukcją.
Zamiast zakrzywionych pasów we wspornikach, były one teraz proste, a przęsło wiszące, będące poniekąd sercem projektu, było nieznacznie krótsze. Ogólnie nowa konstrukcja mostu była znacznie masywniejsza niż poprzednia. Montaż natomiast miał przebiegać tak samo. Ponownie, pod stałym nadzorem nowego głównego inżyniera Ralpha Modjeskiego, ramiona wspornikowe nad rzeką wykonano metodą nawisową. Tym razem nie było z tym problemów.

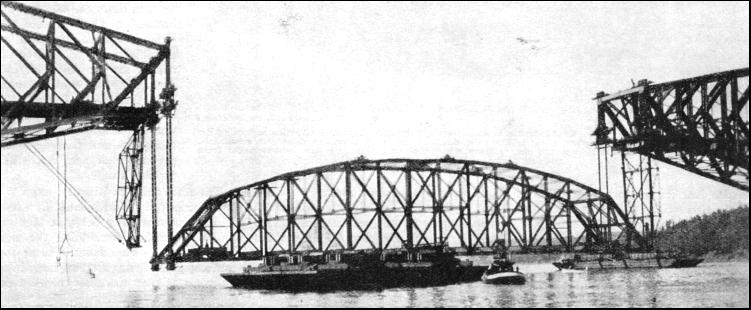

W 1916 roku nadszedł wreszcie ten moment. Przęsło wiszące zostało wstępnie zmontowane na brzegu i tam oczekiwało na swój montaż. Trzy lichtugi, pływające pojemniki ładunkowe bez własnego napędu, zostały użyte do przetransportowania go na most. Następnie przęsło wiszące o masie 5 000 ton miało zostać wciągnięte w kilku etapach podnoszenia.
Doszło wtedy, 11 września 1916 roku, do kolejnej katastrofy. Ponownie most, a przynajmniej jego część, runął do wody. Ukończenie mostu Québec było wtedy na wyciągnięcie ręki. Zespół zawiódł na prawdopodobnie najtrudniejszym etapie całego montażu. Gdy przęsło było transportowane do swojego ostatecznego położenia między dwoma wspornikami, nagle runęło do rzeki. Zginęło 13 osób.
Później, podczas dochodzenia w sprawie katastrofy, okazało się, że element podpory podczas podnoszenia nie został optymalnie zaprojektowany i zamocowany. Zabezpieczenie podczas wciągania było niewystarczające. Do dziś wrak przęsła wiszącego leży na dnie rzeki, na głębokości około 60 m. A most?
Ukończenie mostu Québec

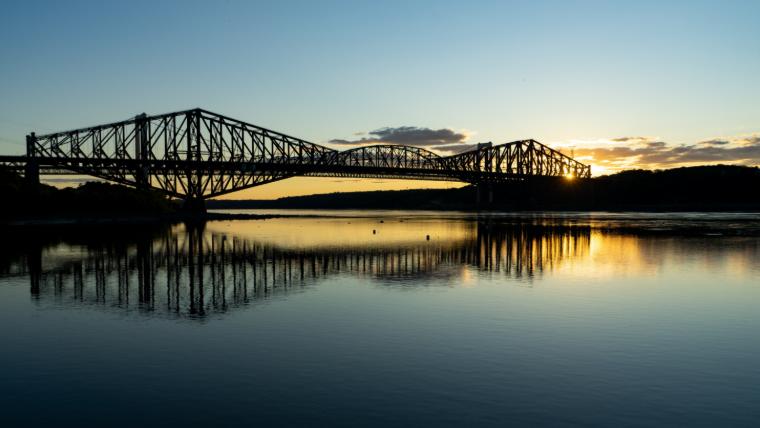

Po zakończeniu dochodzenia prace na moście były kontynuowane. Zbudowano nowe przęsło wiszące i tym razem zamontowano je w dłuższym przedziale czasowym. Po czterech dniach wszystko było na swoim miejscu. W 1919 roku, po zakończeniu I wojny światowej, most Québec został uroczyście otwarty.
Cały projekt pokazuje, że tak duże projekty budowlane niosą ze sobą szczególne wyzwania, których w żadnym wypadku nie należy ignorować. Szczególnie w procesie budowlanym bezpieczeństwo nie jest opcją, lecz tym, co absolutnie najważniejsze. Złożoność tymczasowych etapów budowy jest często niedoceniana.
Gdy budowla nie jest jeszcze w pełni ukończona, często okazuje się jeszcze bardziej złożona niż w stanie końcowym. W fazie budowy takie ryzyka nierzadko traktowane są wzruszeniem ramion. W wielu przypadkach kończy się to dobrze, w innych kosztuje, jak w przypadku mostu Québec, życie ludzkie.
Podsumowanie: Zawalenie się mostu Québec
Inżynieria lądowa stale się rozwija i uczy się na błędach, nawet tak tragicznych. Zawalenie się mostu Québec do dziś pozostawiło ślady. Zebraliśmy dla Was siedem stwierdzeń, które możemy z tej katastrofy przenieść do dzisiejszej branży budowlanej.
- Numer 1: Rezerwy bezpieczeństwa nie są opcjonalne, niepewności muszą być aktywnie planowane
- Numer 2: Niezależne kontrole jako standard, trzecia lub czwarta opinia jest przy złożonych projektach ratująca życie – dla budowli i zespołu
- Numer 3: Konsekwentne monitorowanie danych pomiarowych i wdrażanie systemów wczesnego ostrzegania
- Numer 4: Uwzględnienie wszystkich przypadków obciążenia, zwłaszcza podczas fazy budowy
- Numer 5: Konstruktywna komunikacja między sobą, niezależnie od hierarchii
- Numer 6: Odpowiedzialność wykracza poza zleceniodawcę, budowanie dla społeczeństwa
- Numer 7: Bezpieczeństwo jest ważniejsze od presji czasu i zysku
Sprawa mostu Québec jest do dziś wykorzystywana do kształcenia nowych inżynierów budownictwa. Ostatecznie zawalenie się mostu Québec nie było zwykłym błędem obliczeniowym, ale porażką na wielu poziomach. Wyraźnie pokazuje, że techniczna wykonalność nie wystarcza, aby tworzyć monumentalne budowle. Organizacja i komunikacja muszą być przy tak dużych projektach po prostu spójne, w przeciwnym razie szkodę poniosą nie tylko konstrukcje, ale w najgorszym przypadku także ludzie.
