Beton jest być może najbardziej kontrowersyjnym materiałem budowlanym na świecie. A jednocześnie najpopularniejszym. Mosty, parkingi, wieżowce – beton jest wszędzie. To, czego wielu nie wie: beton sam w sobie jest wysoce problematycznym materiałem budowlanym. Pęka, odkształca się i szybko dochodzi do swoich granic.
W XIX i XX wieku wymagania wobec obiektów budowlanych, a tym samym także wobec materiałów budowlanych, stawały się coraz większe. Sam beton już nie wystarczał. To, że do dziś możemy budować z betonu tak imponujące konstrukcje, zawdzięczamy innowacjom dwóch mężczyzn. O jednym z nich, Joseph Monier, już rozmawialiśmy. Artykuł możecie przeczytać tutaj: Joseph Monier: Jak ogrodnik wynalazł żelbet
Tym razem chodzi o drugiego z nich, Eugène’a Freyssineta. Rozwinął on żelbet i dzięki swojemu betonowi sprężonemu otworzył zupełnie nowe możliwości dla budownictwa na całym świecie. Wspólnie przyjrzymy się jego życiu i jego dziedzictwu, które pozostawił naszej branży. Spójrzmy wstecz na późne XIX stulecie we Francji.
Branża budowlana w późnym XIX wieku
Był to czas industrializacji, technicznego odrodzenia budownictwa we Francji, na przykład dzięki Inżynier-legenda Gustave Eiffel . Pod koniec XIX wieku Europa znajdowała się więc w samym środku przemian. Industrializacja dawno już wkroczyła we wszystkie obszary życia i niosła ze sobą nowe możliwości. W tym okresie miasta rosły w błyskawicznym tempie, szlaki handlowe były rozwijane, a świat stawał się bardziej dynamiczny niż kiedykolwiek wcześniej.
Ta ogromna zmiana postawiła branżę budowlaną przed bezprecedensowym wyzwaniem. Potrzebne były mosty, dworce, fabryki i możliwie największe hale magazynowe. Dla przedsiębiorstw budowlanych oznaczało to nie tylko dużą liczbę zleceń, ale także kilka pozornie nierozwiązywalnych problemów: brakowało odpowiedniego materiału budowlanego.
Dominujące materiały budowlane pod koniec XIX wieku
Budowano wprawdzie dużo, ale nowe wymagania wobec branży budowlanej wynikające z industrializacji sprawiały, że ambitne projekty były niemal niemożliwe do realizacji. Wynikało to przede wszystkim z powszechnie stosowanych materiałów budowlanych, używanych w tamtym czasie.
Materiałem budowlanym numer 1 była klasyczna muratura (kamień i cegła). Już od stuleci, jeśli nie od tysiącleci, była ona materiałem pierwszego wyboru przy wznoszeniu budynków mieszkalnych lub obiektów użytkowych. Niezależnie od tego, czy chodziło o stajnie, umocnienia obronne, małe mosty czy kościoły: budowano z cegły i kamienia. W końcu muratura jest bardzo wytrzymała na ściskanie i dzięki temu trwała. Jest jednak ciężka, mało elastyczna, a rozpiętości są raczej ograniczone.
Wraz z industrializacją pojawiły się żelazo i stal. Po raz pierwszy możliwe stały się większe rozpiętości, a obiekty mogły sprawiać wrażenie zarówno monumentalnych, jak i filigranowych. Najlepszym przykładem jest Wieża Eiffla, o której już pisaliśmy. Jeśli interesuje Was ta legendarna wieża, zapraszamy tutaj: Wieża Eiffla: znienawidzona, uwielbiana, niemal rozebrana .
Żelazo i stal miały jednak wyraźne wady: duże elementy były nie tylko skomplikowane w wytwarzaniu, ale też bardzo drogie. Do tego były bardzo podatne na korozję. To czyniło oba materiały nieprzydatnymi jako materiały budowlane dla dużych projektów. Branża budowlana stanęła więc przed problemem. Także wczesny beton albo żelbet rozwinięty przez Josepha Moniera były kolejną opcją.
Rozwój żelbetu przez Moniera był zresztą raczej przypadkowy, jak już wcześniej pisaliśmy. Choć połączenie betonu i żelaza było obiecujące, wciąż daleko mu było do doskonałości. Nawet żelbet nie nadawał się trwale do dużych mostów czy hal magazynowych. Z czasem pojawiały się pęknięcia albo materiał ulegał odkształceniom.
Dziś wiemy, że ówczesnym ludziom brakowało zrozumienia zachowania materiałów. Zjawiska takie jak pełzanie, czyli powolne odkształcanie się betonu, oraz skurcz, czyli zmiana objętości podczas wysychania, były ledwo zbadane. Inżynierowie tamtych czasów działali z ostrożności. Budowali tym, co znali: wszystko pozostaje takie, jakie jest. Bezpieczeństwo kojarzono z masywnością, dlatego wznoszono bardzo ciężkie konstrukcje, które pod względem zużycia materiału były zupełnie nieefektywne. Do tego dochodziły wysokie koszty. Ale po prostu nie było użytecznych alternatyw. Jeszcze nie.
Eugène Freyssinet: rewolucja w branży budowlanej
Większość inżynierów pod koniec XIX wieku pracowała według sprawdzonych zasad. Lepiej opierano się na znanym, niż ryzykowano porażkę przy wprowadzaniu innowacji. Człowiekiem, który miał to zmienić, był Eugène Freyssinet. Urodzony w 1879 roku we Francji, dorastał w czasach przemian. Budownictwo się zmieniało.
Jego talent techniczny szybko otworzył mu drogę do jednej z najbardziej prestiżowych uczelni inżynierskich we Francji: École Nationale des Ponts et Chaussées. To właśnie tutaj Eugène Freyssinet przeszedł klasyczne wykształcenie w zakresie inżynierii lądowej. Taki program studiów obejmował:
- budowę mostów
- zachowanie materiałów
- obliczenia statyczne
Po ukończeniu studiów został bezpośrednio przyjęty do francuskiej służby państwowej i zajmował się przede wszystkim publicznymi projektami budowlanymi. Jego odpowiedzialność obejmowała projekty mostowe, tworzenie infrastruktury, aż po obliczenia konstrukcyjne w budownictwie masywnym. Już wcześnie Eugène Freyssinet zaczął wątpić w istniejące systemy.
W swojej pracy zauważał bowiem ciągle jedną rzecz: beton zachowywał się inaczej, niż przewidywały ówczesne modele obliczeniowe. Eugène Freyssinet z niepokojącą regularnością obserwował nieoczekiwane odkształcenia, długotrwałe osiadania i nieprzewidziane zarysowania. I to wszystko mimo że pracowano starannie. Gdzie więc tkwił problem?
Eugène Freyssinet: wynalazca betonu sprężonego
Eugène Freyssinet postawił sobie konkretne pytanie: co, jeśli beton w ogóle nie jest poddawany rozciąganiu? Jego rozwiązaniem był ostatecznie rozwój betonu sprężonego (Prestressed Concrete). Ale jak właściwie to działa? Przyjrzyjmy się temu krótko.
Stalowe cięgna dla żelbetu są najpierw naprężane. Następnie wokół nich wylewa się beton. Po stwardnieniu naprężenie stalowych cięgien zostaje przeniesione na beton, który dzięki temu znajduje się trwale pod ściskaniem. Siły rozciągające, które mogłyby działać na beton, są równoważone przez wewnętrzny nacisk. Ponieważ beton jest bardzo wytrzymały na ściskanie, powstaje niewiele rys, a nośność wyraźnie wzrasta.
Beton sprężony, w przeciwieństwie do zwykłego żelbetu, jest więc w dużej mierze wolny od rys, także w dłuższym okresie. Dzięki temu element pozostaje stabilniejszy, trwalszy, a budowa staje się znacznie bardziej efektywna. Dzięki betonowi sprężonemu nagle stały się możliwe większe mosty. Jednocześnie konstrukcje stały się smuklejsze, a wiele materiału po prostu przestało być potrzebne.
Właśnie tego potrzebowano w epoce industrializacji. Inżynierem budownictwa, który później upowszechnił beton sprężony, był zresztą Fritz Leonhardt. Jeśli interesuje Was ten temat, możecie przeczytać więcej tutaj: Fritz Leonhardt: Inżynier, który unosi beton .
Eugène Freyssinet: pełzanie, skurcz i bezradność

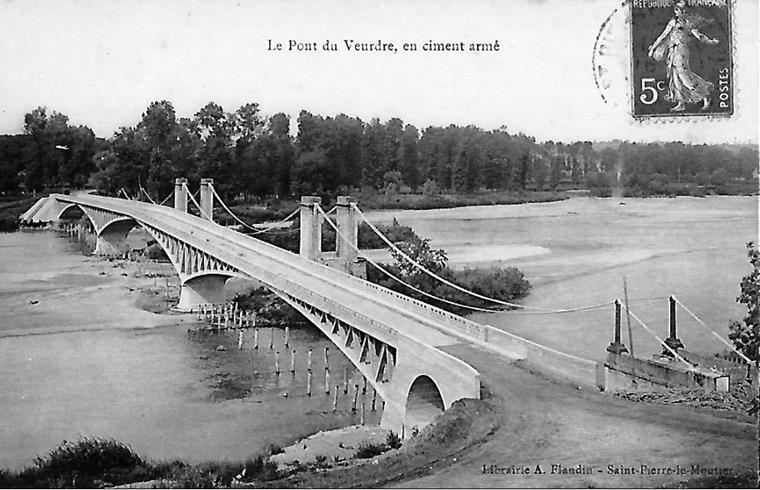

Na początku XX wieku planowano budowę nowego mostu przez rzekę Allier, późniejszego mostu Veurdre. Zamierzano wznieść klasyczny kamienny most łukowy jako obiekt zastępczy dla dawnego mostu wiszącego. Przypadkiem pojawił się jednak innowacyjny projekt Eugène’a Freyssineta. Jeden z przedsiębiorców budowlanych dostrzegł potencjał jego pomysłów i przekonał władze, by zbudować od razu kilka mostów według nowego systemu Freyssineta. Prawdziwa szansa dla młodego inżyniera budownictwa!
Jeszcze przed budową Eugène Freyssinet testował swoje koncepcje. W tym celu kazał wykonać próbny łuk i po raz pierwszy zastosował swoją innowacyjną technikę. Przyczółki połączono naprężonymi drutami: był to wczesny, ale skuteczny prekursor tego, co później na całym świecie stało się znane jako beton sprężony.
Potem można było zaczynać. Dzięki nietypowo płaskim łukom i bardzo smukłej konstrukcji most był jak na ówczesne warunki z pewnością czymś więcej niż nietypowym widokiem. Podczas gdy inżynierowie budownictwa patrzyli sceptycznie na 19-centymetrową grubość łuku w kluczu mostu, przedsiębiorcy już wtedy chwalili niewielkie zużycie materiału.
Po ukończeniu budowy doszło jednak do krytycznego momentu: łuki obniżyły się nawet o 13 cm. Dlaczego? Zadziałały tutaj efekty takie jak pełzanie i skurcz, które wówczas nie były jeszcze zbadane. Eugène Freyssinet zareagował natychmiast: w jedną noc polecił przebudować konstrukcję.
Za pomocą pras hydraulicznych przywrócił most do pierwotnego kształtu. Został uratowany. Co więcej: późniejsze próby obciążeniowe przeszedł bez problemu i przekonał nawet sceptyczną prasę. To doświadczenie utwierdziło Eugène’a Freyssineta w przekonaniu, że warto dokładniej zbadać nieoczekiwane zachowanie żelbetu i aktywnie wykorzystać je w późniejszych projektach.
Eugène Freyssinet: bez innowacji nie ma oporu
Jak w przypadku wielu innowacji, także przy nowym podejściu Eugène’a Freyssineta początkowo pojawił się sceptycyzm, zwłaszcza w środowisku fachowym. Powody były różne. Po pierwsze, nie było pewności, czy beton sprężony będzie trwały w dłuższej perspektywie. Przypomnijmy: do tego czasu duże budynki – czy to mosty, czy hale magazynowe – były przede wszystkim masywne. Ogromne bloki z muratury lub żelbetu.
Nic więc dziwnego, że niemal filigranowe projekty Eugène’a Freyssineta budziły pytania. Czy to wytrzyma w dłuższej perspektywie? Jak w ogóle buduje się coś takiego i czy to rzeczywiście jest bardziej efektywne? Eugène Freyssinet jednak pozwolił swoim konstrukcjom mówić za siebie.
Dzięki swoim obiektom pokazał, że wpływ pełzania i skurczu był nie tylko możliwy do obliczenia, ale można go było aktywnie wykorzystać, aby czynić budynki jeszcze bardziej nośnymi i trwalszymi. Z problemu stała się więc prawdziwa szansa. A kiedy pod koniec lat 20. XX wieku, na surowym wybrzeżu Bretanii, dyskutowano o budowie mostu, nadszedł czas.

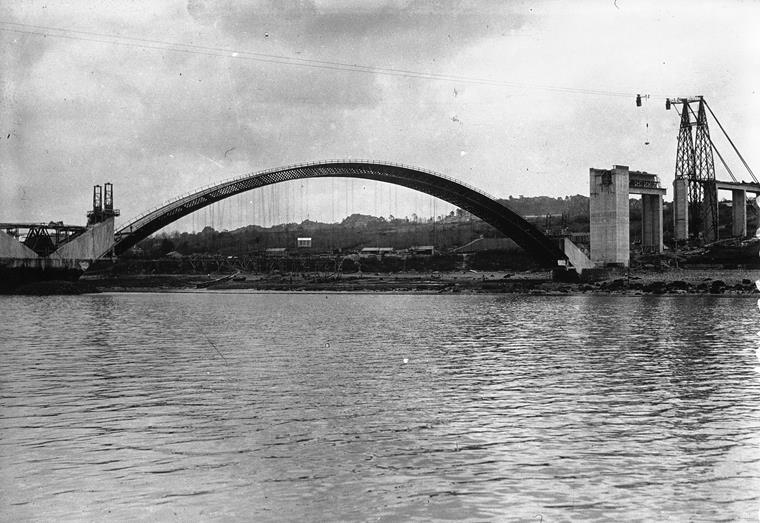

Eugène Freyssinet: budowa Pont Albert-Louppe
Miał mieć ponad 800 m długości, co przy ówczesnych rozpiętościach było trudne do zrealizowania. Eugène Freyssinet dostrzegł tu swoją szansę. Most miał stać się eksperymentem, zbudowanym z betonu sprężonego. Beton uważano za bezwładny, bierny materiał, który naprawdę nośny był tylko w masywnej postaci.
Eugène Freyssinet chciał pokazać coś przeciwnego: Pont Albert-Louppe miał mieć ogromne rozpiętości, śmielsze niż wszystko, co w tamtym czasie przypisywano temu materiałowi. Bo beton, jak wówczas sądzono, był całkowicie przewidywalny. W końcu znano jego wytrzymałość na ściskanie oraz jego granice. Większość kolegów Eugène’a Freyssineta ignorowała pojawiające się odkształcenia. On natomiast chciał właśnie je wykorzystać w swoich konstrukcjach. Most był do tego idealny.
Problem betonu, który wielu albo ignorowało, albo zbywało wzruszeniem ramion, ujawnił się już podczas budowy. Łuki zaczęły się ponownie osiadać, wprawdzie powoli, ale stale. Zgodnie z klasycznymi obliczeniami właśnie to nie powinno się wydarzyć. I co teraz? Rozbiórka? Oczywiście nie, bo Eugène Freyssinet właśnie na to liczył.
Dla Eugène’a Freyssineta teraz dopiero zaczynała się najciekawsza część jego pracy. Nie traktował tego jako porażki, lecz jako szansę, by na dużą skalę potwierdzić swoje teorie. Problemem nie był beton, lecz sposób jego wykorzystania. Beton nie jest materiałem sztywnym, on pracuje. I właśnie to Eugène Freyssinet wykorzystał.
Zamiast godzić się z odkształceniami, Eugène Freyssinet aktywnie interweniował. Dzięki swojemu hydraulicznemu procesowi przywrócił most do pożądanego kształtu. Trochę podnieść, skorygować, znowu osadzić: gotowe. Dla szerokiej publiczności był to zupełnie nowe podejście.
Nie obowiązywało już: „budujemy i mamy nadzieję, że wytrzyma”. Zamiast tego pokazał środowisku fachowemu: „kontrolujemy, jak zachowuje się obiekt”. Eugène Freyssinet udowodnił, że obiekty nie są sztywnymi przedmiotami, lecz można je rozumieć jako system sił i aktywnie nimi sterować. Pont Albert-Louppe był tego dowodem.
Beton nie był już biernym materiałem nośnym, lecz dzięki sprężaniu mógł być aktywnie i świadomie kontrolowany. Właśnie tutaj Eugène Freyssinet rozpoczął swoją ideę betonu sprężonego. I tym samym rozpoczął się zupełnie nowy okres dla branży budowlanej. Szansa, by również technicznie wesprzeć industrializację.
Wniosek: bez Eugène’a Freyssineta nie byłoby nowoczesnej infrastruktury
Dzięki rewolucyjnym konstrukcjom Eugène’a Freyssineta beton sprężony w branży budowlanej stopniowo się upowszechnił. Szybko nawet na całym świecie. A dziś? Dziś ten materiał jest wręcz nie do zastąpienia. Jego zastosowania są bardzo różnorodne: od mostów po wieżowce, parkingi i dachy hal. Wiele nowoczesnych budynków nie byłoby możliwych do zrealizowania bez tej technologii.
W budownictwie mostowym zwłaszcza beton sprężony z końca XX wieku nie cieszy się najlepszą opinią. Most Carolabrücke w Dreźnie, który zawalił się 11 września 2024 roku, jest dobrym przykładem tego, że materiał budowlany musi być stale rozwijany i ulepszany. Branża budowlana nieustannie się uczy, często na błędach, które ujawniają się dopiero później. Przede wszystkim nie wolno zaniedbywać konserwacji takiego obiektu. Jeśli interesuje Was ten temat, przeczytajcie więcej tutaj: Zaniedbane mosty w Niemczech .
Mimo ogromnego znaczenia Eugène Freyssinet poza kręgami fachowymi pozostaje mało znany. Prawie nikt, kto zawodowo nie zajmuje się betonem sprężonym, nie zna jego nazwiska. Powód jest prosty: Eugène Freyssinet nie stworzył jednej ikonicznej konstrukcji, lecz nowy system budowlany. To, co staje się standardem, z czasem staje się niewidoczne, ale nie mniej ważne. Innowacja techniczna zasadniczo pozostaje za widocznym projektem. Osiągnięcie inżynierskie pozostaje w tle, podczas gdy nazwiska architektów lub sponsorów są zapisywane wielkimi literami.
Pozostaje fakt: Eugène Freyssinet fundamentalnie zmienił budownictwo betonowe. Jego wynalazek umożliwił trwałe obiekty, duże rozpiętości i ekonomiczne konstrukcje. Być może nie stworzył słynnej panoramy miasta, ale stworzył realną podstawę, na której opiera się znaczna część naszej nowoczesnej infrastruktury. Eugène Freyssinet był prawdziwym pionierem betonu sprężonego, który miał odwagę na nowo przemyśleć klasyczne systemy. Tak zawsze robiliśmy – ale inaczej jest lepiej.
