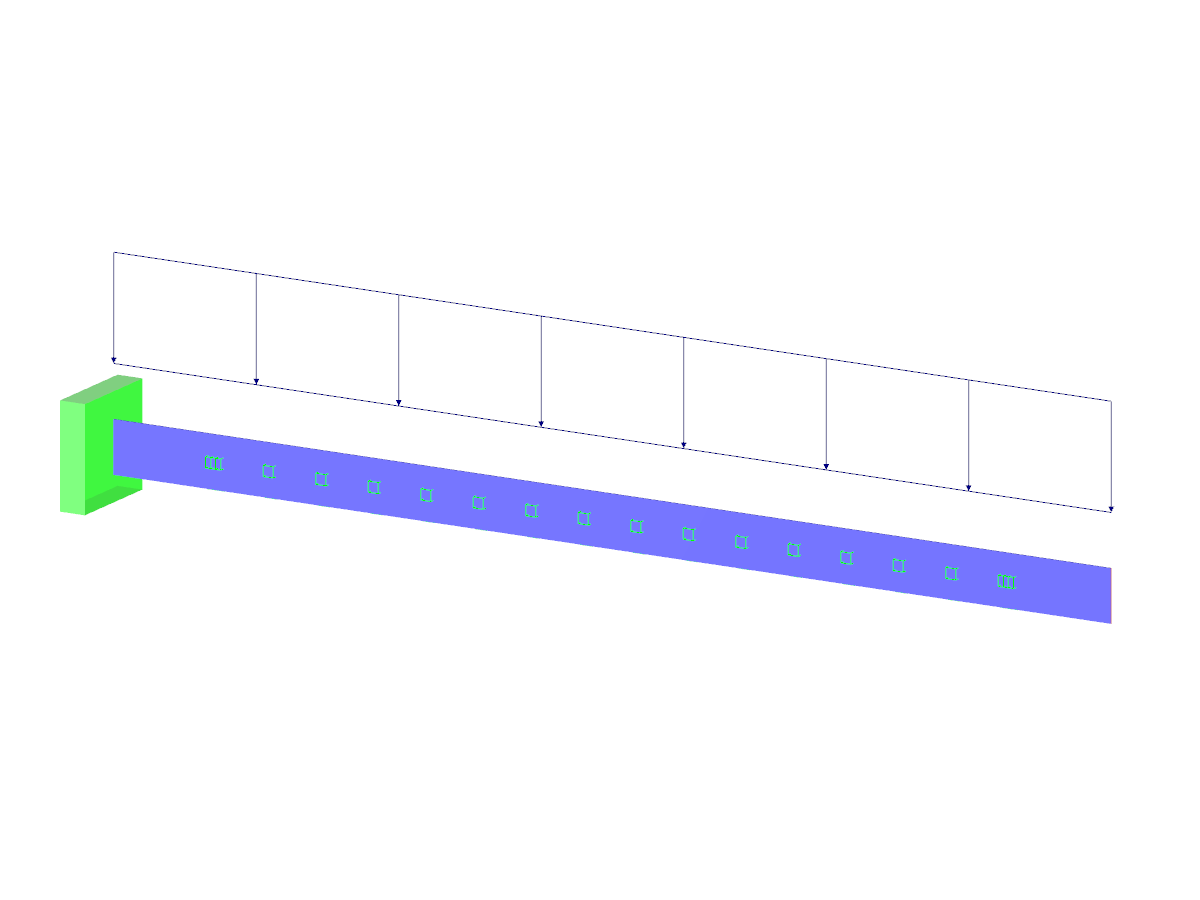

Na podłożu sprężystym leży wspornik o przekroju prostokątnym, obciążony obciążeniem rozłożonym. Obliczanie maksymalnego ugięcia i maksymalnego momentu zginającego.
Przykład weryfikacji 000002 | 2
| Liczba węzłów | 2 |
| Liczba prętów | 1 |
| Ilość przypadków obciążenia | 1 |
| Wymiarowanie | 4,250 x 0,500 x 0,500 m |
| Wersja programu | 8.03.00 |
