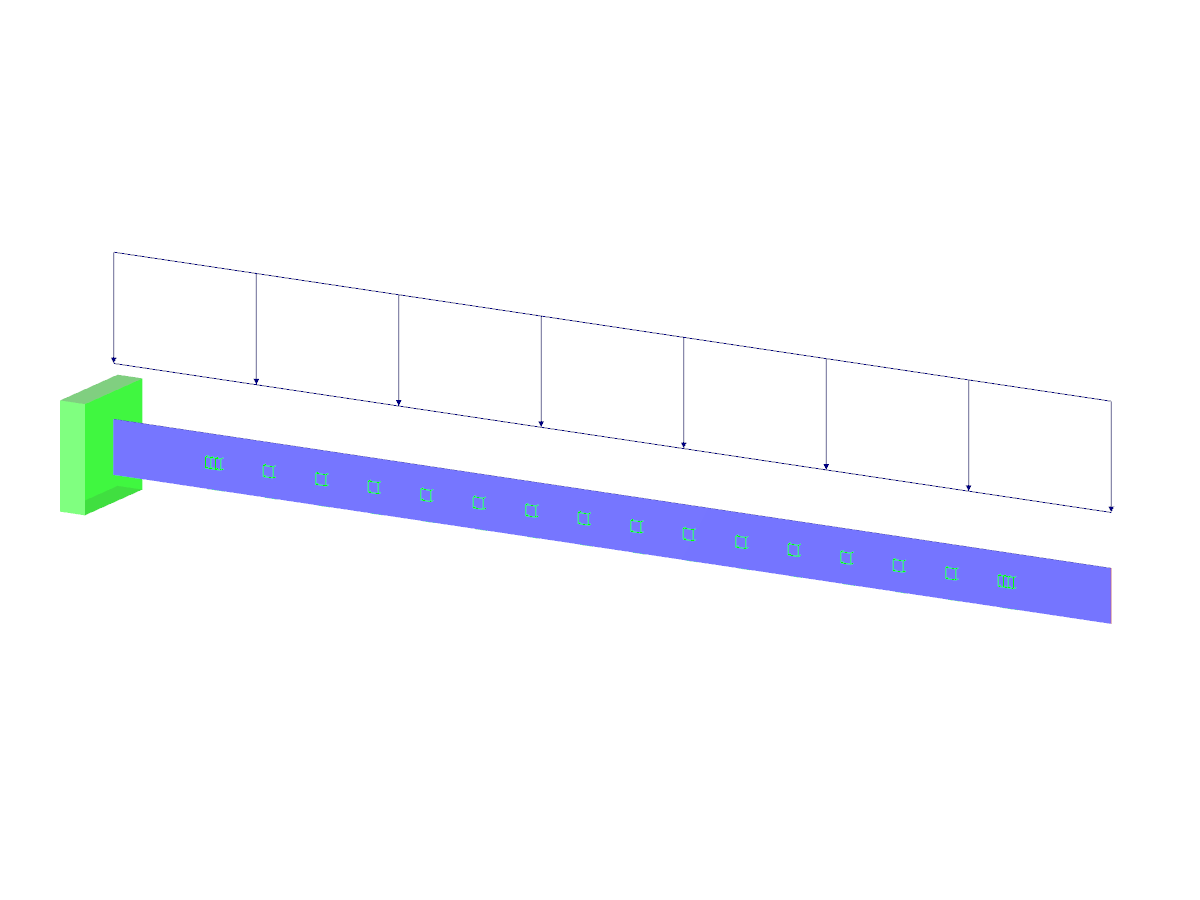

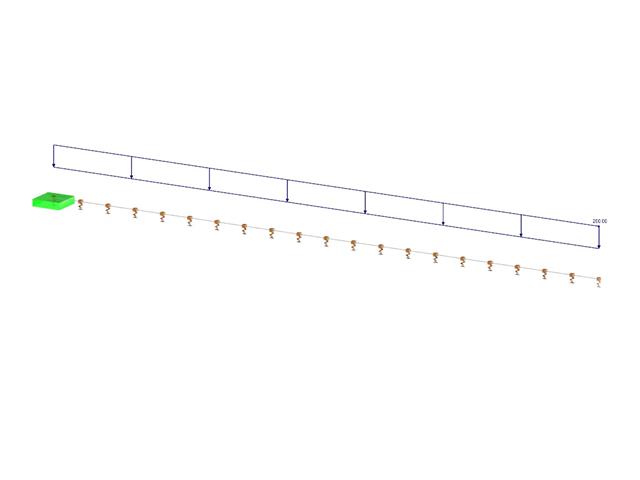

Ein Kragträger aus einem Rechteckprofil befindet sich auf der elastischen Winkler-Bettung und wird durch verteilte Belastung beansprucht. Berechnung der maximalen Durchbiegung und des maximalen Biegemoments.
Verifikationsbeispiel 000002 | 2
Anzahl Knoten | 2 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Abmessungen | 4,250 x 0,500 x 0,500 m |
Programmversion | 8.03.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
