Instrukcja online programu RFEM | Powierzchnie
Taśma bimetaliczna składa się z materiału inwarowego i miedzi. Lewy koniec taśmy bimetalicznej jest utwierdzony, a prawy koniec swobodny, obciążony różnicą temperatur. Określ ugięcie taśmy bimetalicznej (koniec swobodny), pomijając ciężar własny.

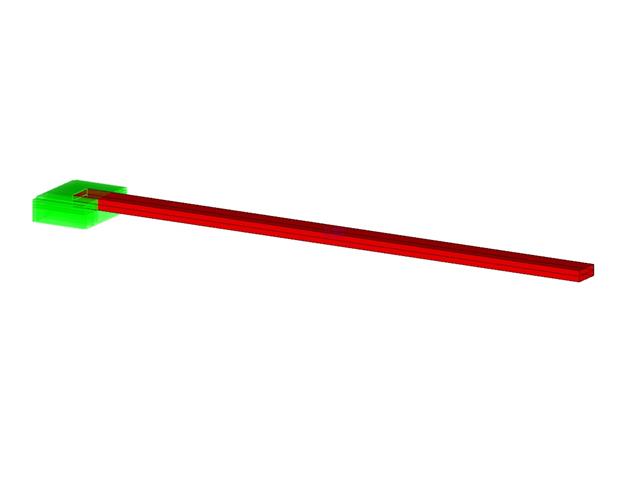

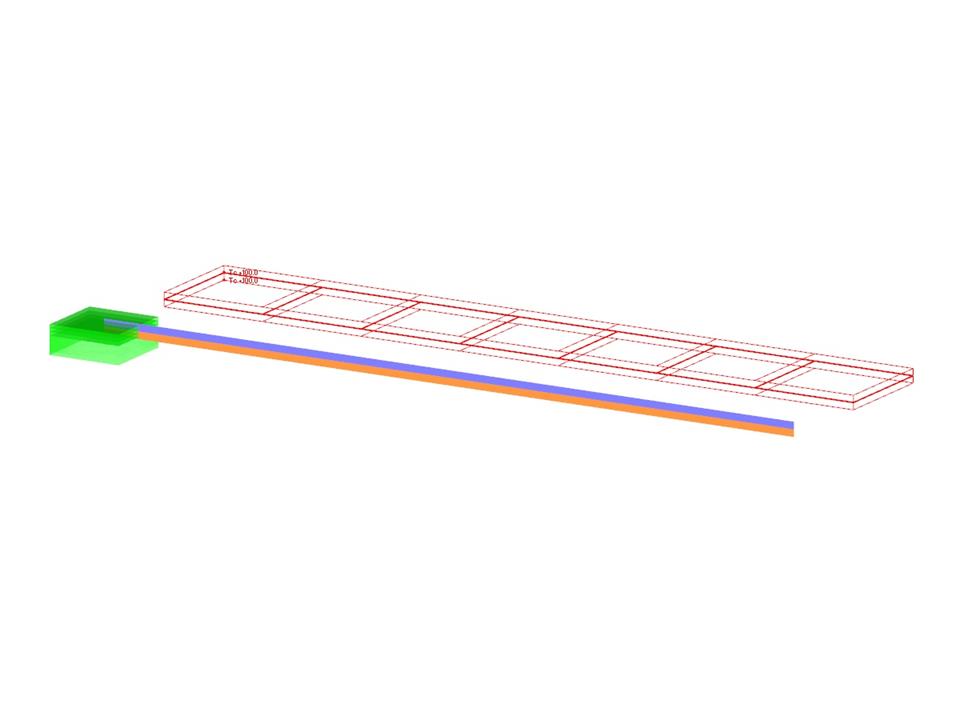

Przykład weryfikacji 000078 | 1
| Liczba węzłów | 6 |
| Liczba linii | 7 |
| Liczba powierzchni | 2 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,000 t |
| Wymiarowanie | 0,100 x 0,000 x 0,002 m |
| Wersja programu | 5.10.01 |
