Instrukcja online programu RFEM | Powierzchnie
,_LC1_LI.jpg?mw=926&hash=5f2f98d318de416bc728998ba43e5f5de5b4ce42)

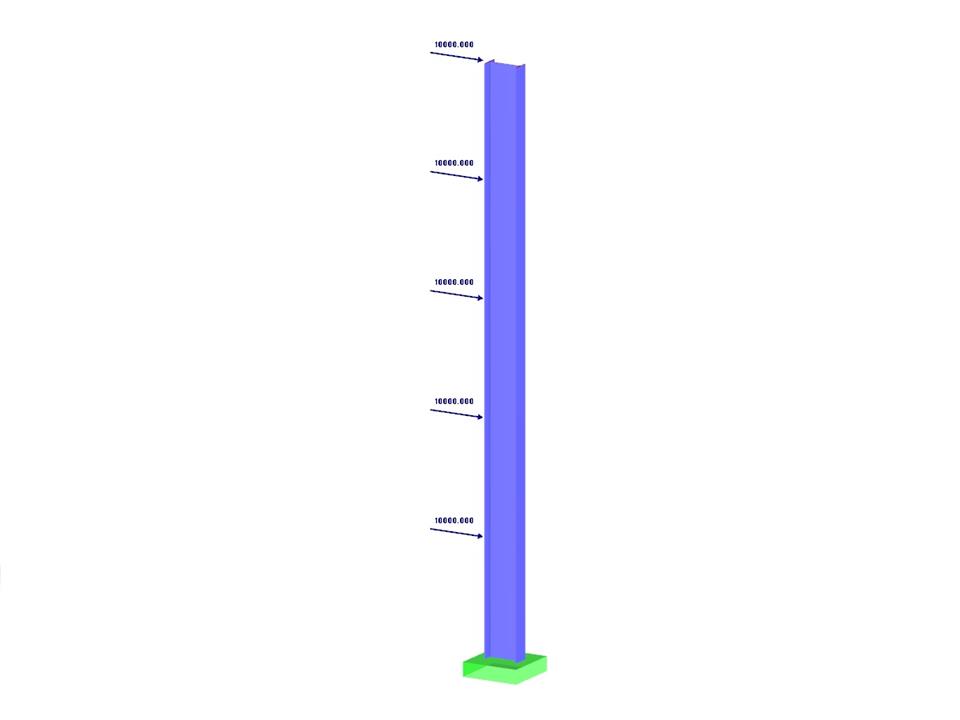

Zostanie zdefiniowana belka wspornikowa o przekroju dwuteowym o długości L. Belka ma pięć punktów masowych, o masach m działających w kierunku X. Ciężar własny jest pomijany. Częstotliwości, kształty drgań i obciążenia równoważne tego układu o 5 stopni swobody są obliczane analitycznie i porównywane z wynikami z programu RSTAB i RFEM.
Przykład weryfikacji 000105 | 2
| Liczba węzłów | 6 |
| Liczba prętów | 5 |
| Ilość przypadków obciążenia | 6 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 0,211 t |
| Wymiarowanie | 0,313 x 0,313 x 5,156 m |
| Wersja programu | 8.05.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Funkcja produktu
Funkcja produktu
www.trexcommercial.com_LI.jpg?mw=350&hash=58760adb3b0f5224471b1483aae6fea9abbb1e0f)
,_LC1_LI.jpg?mw=350&hash=7535e87071858a070783520b8b09b02147a4ebf7)
,_LC1_LI.jpg?mw=350&hash=5c97a68c8d75d916065052c116dc28f1c0b63618)
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W module Projektowanie konstrukcji betonowych umożliwia przeprowadzanie obliczeń sejsmicznych prętów stalowych zgodnie z AISC 341-16.
W tym celu dostępnych jest pięć typów systemów SFRS (Seismic Force-Resisting Systems).
