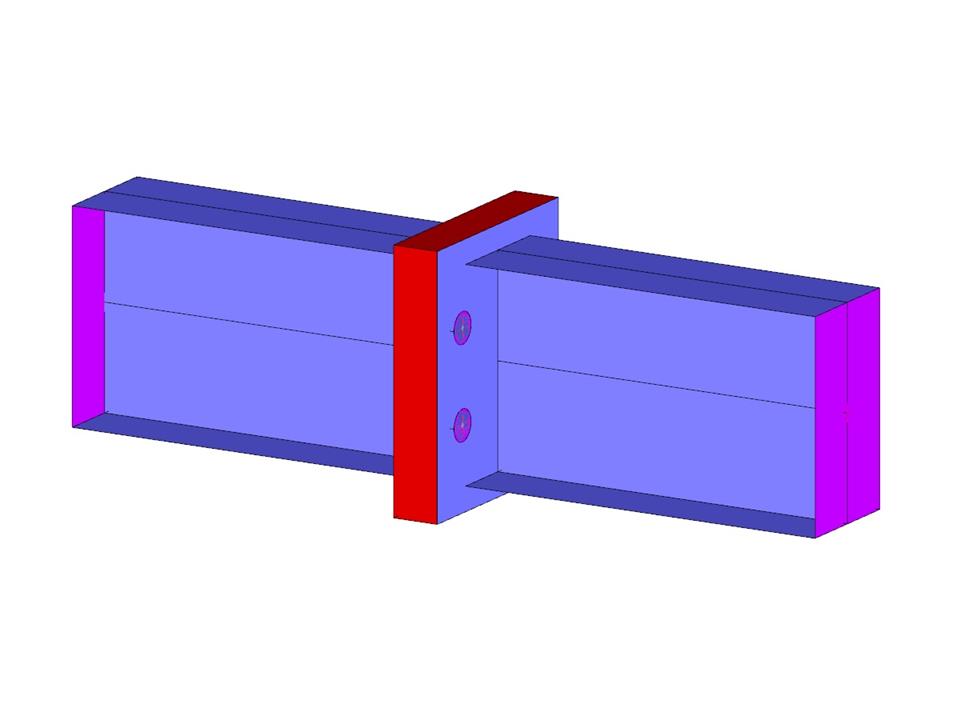

Połączenie śrubowe z bryłą kontaktową
| Liczba węzłów | 113 |
| Liczba linii | 114 |
| Liczba prętów | 48 |
| Liczba powierzchni | 30 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,007 t |
| Wymiarowanie | 0,425 x 0,140 x 0,120 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
