Laden Sie hier das Modell einesSchraubanschlusses mit Kontaktvolumen herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Produktiver arbeiten mit RFEM' vom 14. Juli 2020 (deutsch, 7. Juli 2020 englisch) angewendet.

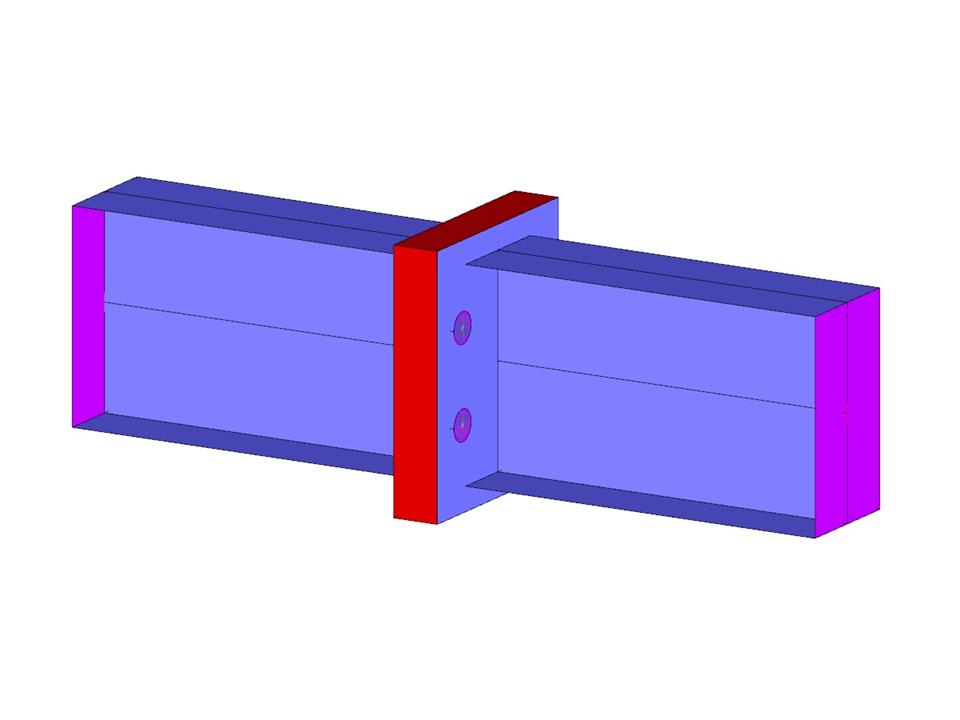

Schraubanschluss mit Kontaktvolumen
Anzahl Knoten | 113 |
Anzahl Linien | 114 |
Anzahl Stäbe | 48 |
Anzahl Flächen | 30 |
Anzahl Volumenkörper | 1 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0,007 t |
Abmessungen | 0,425 x 0,140 x 0,120 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
