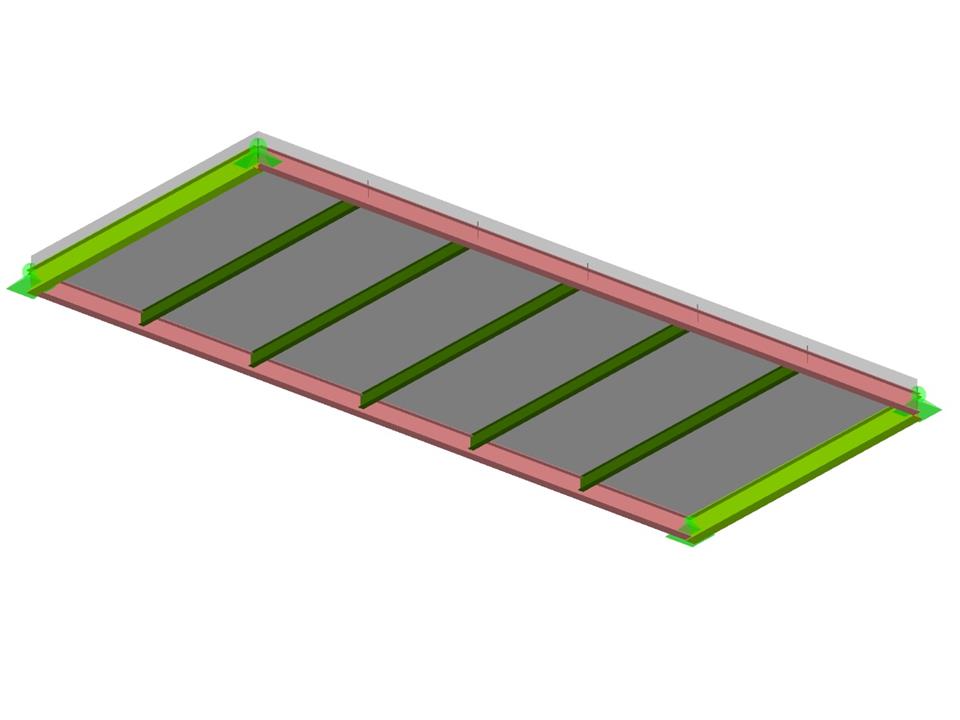

Model opisuje płytę żelbetową wspartą na nośnych podciągach stalowych. W konstrukcji dodano żebrowanie do przekierowania obciążeń oraz elementy mimośrodowe do ukierunkowanego rozkładu momentów. Obraz przedstawia techniczną wizualizację rozwiązania płyty z wyraźnie zaznaczonymi podciągami i żebrami wzmacniającymi. Rozwiązanie nadaje się do wymagających rozpiętości i ilustruje zastosowanie nowoczesnych zasad konstrukcyjnych.
Model wykorzystany w
Płyta żelbetowa z podciągami i żebrami
| Liczba węzłów | 14 |
| Liczba linii | 21 |
| Liczba prętów | 19 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 39,643 t |
| Wymiary (metryczne) | 5,122 x 12,122 x 0,366 m |
| Wymiary (imperialne) | 16.8 x 39.77 x 1.2 feet |
| Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
