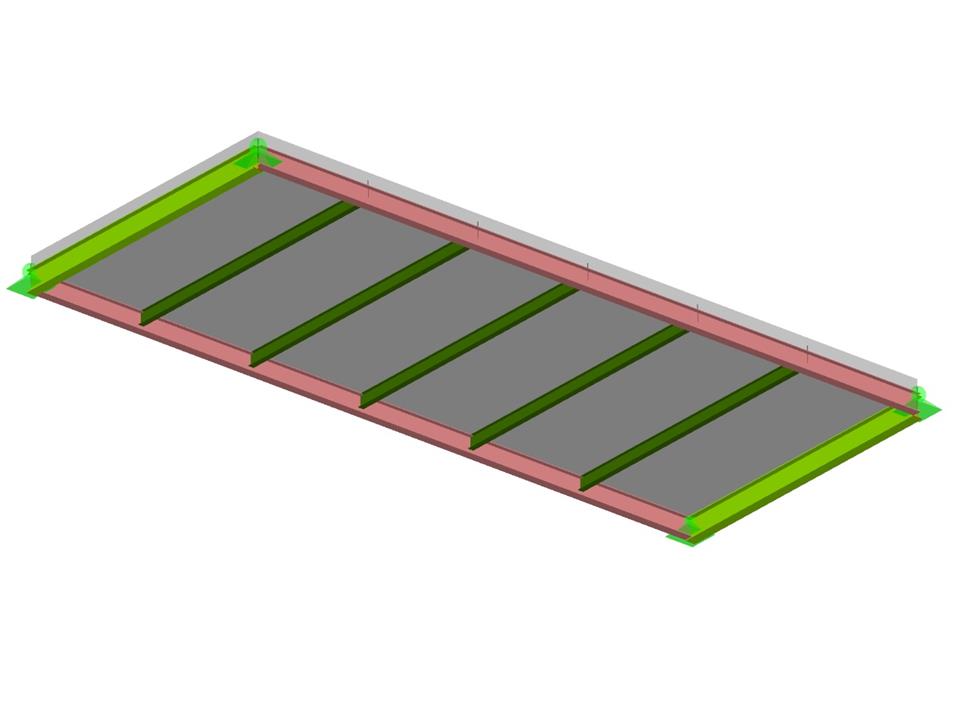

Model popisuje železobetonovou desku, která leží na nosných ocelových průvlacích. Do konstrukce byla integrována přídavná žebra pro přesměrování zatížení a excentrické prvky pro cílený průběh momentu. Na obrázku je zobrazení technického řešení desek s jasně označenými průvlaky a výztužnými žebry. Řešení je vhodné pro náročná rozpětí a ilustruje využití moderních konstrukčních principů.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Železobetonová deska s průvlaky a žebry

Počet uzlů 14
Počet linií 21
Počet prutů 19
Počet ploch 1
Počet zatěžovacích stavů 1
Celková hmotnost 39,643 t
Rozměry (metrické) 5,122 x 12,122 x 0,366 m
Rozměry (imperiální) 16.8 x 39.77 x 1.2 feet
Verze programu 5.23.01

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
