Budynek z betonu zbrojonego

Pobierz swój model do analizy statyczno-wytrzymałościowej i zaimportuj go do programu Dlubal Software!

  • Modele do pobrania

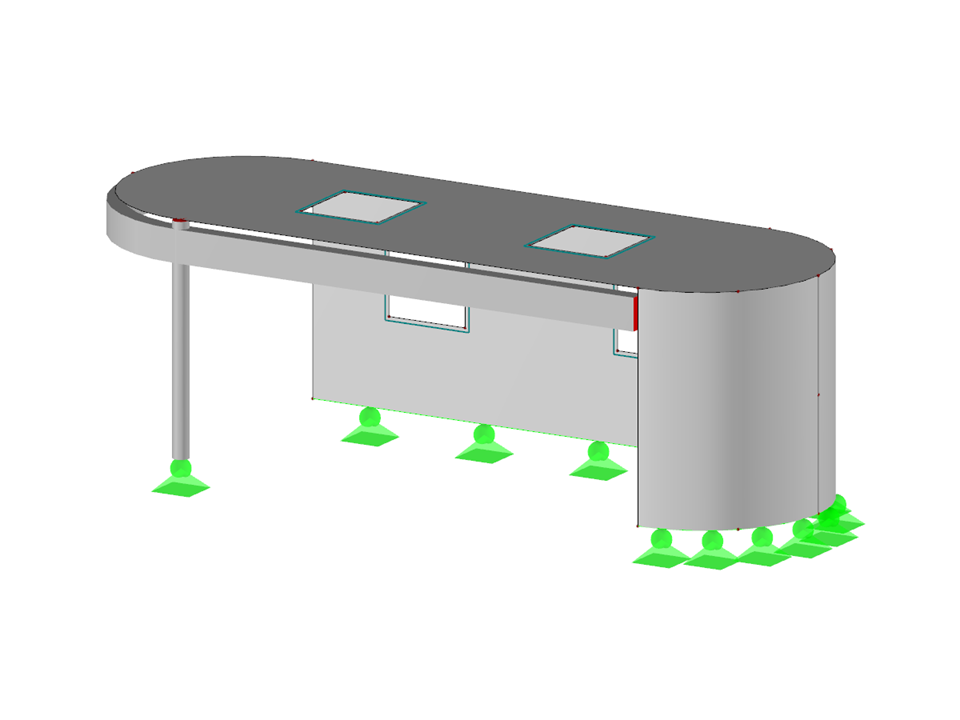

Model do pobrania

Opis

Jak uwzględnić osiadanie słupa/podpory w modelu ?

Odpowiedź:

Na podporze węzłowej i podporze liniowej może wystąpić wymuszone odkształcenie. W przypadku powierzchni nie jest to jeszcze możliwe. Można więc na przykład rozważyć osiadanie niezależnego fundamentu lub fundamentu paskowego. Wpisy różnią się w następujący sposób:

wymuszone odkształcenia węzłowe
Wymuszone odkształcenie węzłowe należy przypisać do węzła podpartego w kierunku odkształcenia.
Przemieszczenie wymuszone można uwzględnić dla układu osi podpory węzłowej w kierunku uX '/uY'/uZ 'oraz dla wymuszonego obrotu φX'/φY '/φZ' (patrz Rysunek 01).

Wymuszone przemieszczenia liniowe
W przypadku wymuszonych przemieszczeń liniowych należy również trzymać podpory w kierunku przemieszczenia. Wymuszone przemieszczenie liniowe jest odniesione do układu osi podparcia linii w kierunku uX '/uY'/uZ 'oraz dla wymuszonego obrotu φX' (patrz Rysunek 02).

Słowa kluczowe

osiadanie słupa osiadanie słup Wymuszone przemieszczenie osiadanie podpory

Skomentuj...

Skomentuj...

  • Odwiedziny 97x
  • Pobrane 15x
  • Zaktualizowane 4. maja 2021
  • Rozmiar 2,25 MB
  • Liczba węzłów 32
  • Liczba linii 29
  • Liczba prętów 3
  • Ilość powierzchni 4
  • Ilość przypadków obciążenia 7
  • Ilość KO 35
  • Ilość kombinacji wyników 4
  • Ciężar całkowity 26,721 t
  • Wymiarowanie 9,373 x 3,717 x 3,547 m
  • Wersja programu 5.23.01.154800

Wyłączenie odpowiedzialności

Modele do pobrania

Ten model do analizy statyczno -wytrzymałościowej można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie gwarantujemy jednak, że model jest poprawny i kompletny.
