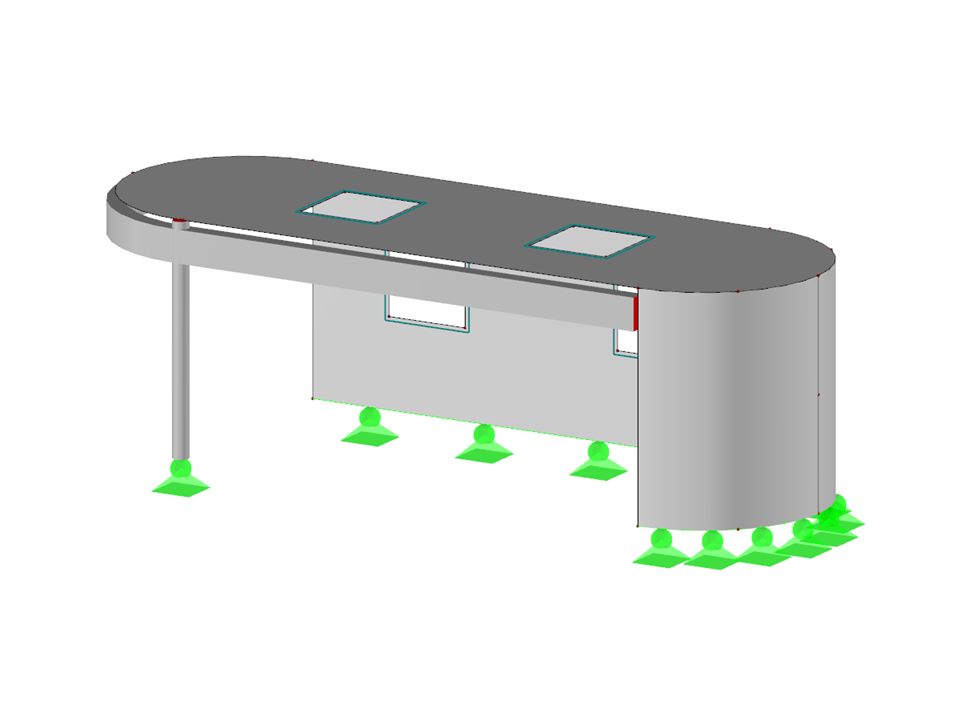

Stahlbetongebäude

Statikmodell herunterladen und in Dlubal-Software einlesen!

  • Modelle zum Herunterladen

Modell zum Herunterladen

Beschreibung

Wie kann ich eine Stützensenkung/Lagersenkung im Modell berücksichtigen?

Antwort:

Eine Zwangsverformung kann an einem Knotenlager und Linienlager erfolgen. Für Flächen ist dies bisher noch nicht möglich. Somit können z. B. Setzungen eines Einzelfundaments oder Streifenfundamentes berücksichtigt werden. Die Eingaben unterscheiden sich wie folgt:

Knoten-Zwangsverformung
Die Knoten-Zwangsverformung ist einem in Richtung der Verformung gelagerten Knoten zuzuweisen.
Die Zwangsverschiebung kann dabei auf das Knotenlager-Achsensystem in Richtung uX' / uY' / uZ' sowie als Zwangsverdrehung φX' / φY' / φZ' berücksichtigt werden (siehe Bild 1).

Linien-Zwangsverschiebungen
Auch bei Linien-Zwangsverschiebungen müssen die Auflager in Richtung der Verschiebung gehalten sein. Die Linien-Zwangsverschiebung wird auf das Linienlager-Achsensystem in Richtung uX' / uY' / uZ' sowie als Zwangsverdrehung φX' bezogen (siehe Bild 2).

Schlüsselwörter

Stützensenkung Senkung Stütze Zwangsverformung Lagersenkung

Schreiben Sie einen Kommentar...

Schreiben Sie einen Kommentar...

  • Aufrufe 96x
  • Downloads 14x
  • Größe 2,25 MB
  • Anzahl Knoten 32
  • Anzahl Linien 29
  • Anzahl Stäbe 3
  • Anzahl Flächen 4
  • Anzahl Lastfälle 7
  • Anzahl Lastkombinationen 35
  • Anzahl Ergebniskombinationen 4
  • Gesamtgewicht 26,721 t
  • Abmessungen 9.373 x 3.717 x 3.547 m
  • Programmversion 5.23.01.154800

Haftungsausschluss

Modelle zum Herunterladen

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
