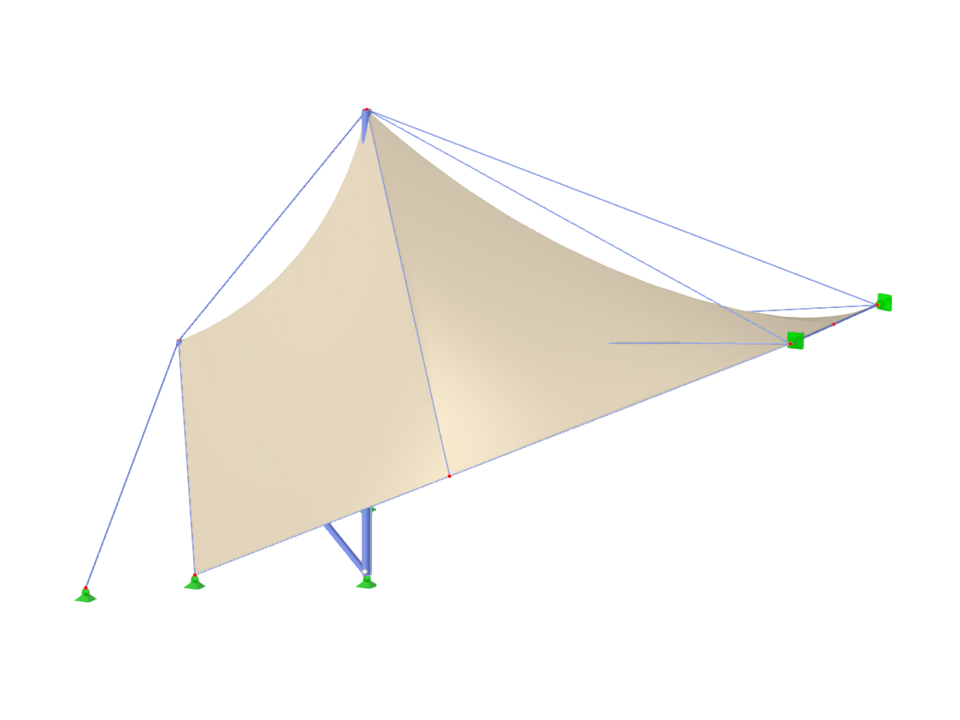

Membranowy segment zadaszenia stadionu
Model do pobrania
Opis
Pobierz model segmentu dachu stadionu wykonany z membran i otwórz go w programie RFEM do analizy statyczno-wytrzymałościowej.
Model ten jest używany w bezpłatnym webinarium "Form-Finding and Design of Membrane Structures" prezentowanym w języku angielskim w dniu 3 lutego 2022 (1 lutego 2022, w języku niemieckim).
Model zastosowany w
Słowa kluczowe
RFEM 6 Znajdowanie kształtu Membrana Obciążenie wiatrem Etap budowy
Skomentuj...
Skomentuj...
- Odwiedziny 294x
- Pobrane 38x
- Zaktualizowane 21. lutego 2022
- Liczba węzłów 13
- Liczba linii 21
- Liczba prętów 21
- Ilość powierzchni 4
- Ilość brył 0
- Ilość przypadków obciążenia 3
- Ilość KO 14
- Ilość kombinacji wyników 0
- Ciężar całkowity 28,751 t
- Wymiarowanie 144 000 x 49 000 x 37 906 m²
Wyłączenie odpowiedzialności
Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
