Laden Sie hier das Modell eines Segments eines Stadiondachs aus Membranen herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Formfindung und Berechnung von Membrankonstruktionen in RFEM 6' vom 1. Februar 2022 (deutsch, 3. Februar 2022 englisch) angewendet.
- Formfindung und Berechnung von Membrankonstruktionen in RFEM 6
- Formfindung und Berechnung von Membrankonstruktionen in RFEM 6
- Formfindung und Bemessung von Membranen in RFEM 6
- Formfindung und Berechnung von Membrankonstruktionen in RFEM 6
- Stab- und Flächenkonfigurationen für Spannungs-Dehnungs-Berechnungen
- KB 001748 | Stab- und Flächenkonfigurationen für Spannungs-Dehnungs-Berechnungen
- Formfindung und Berechnung von Membrankonstruktionen in RFEM 6
- Formfindung und Berechnung von Membrankonstruktionen in RFEM 6

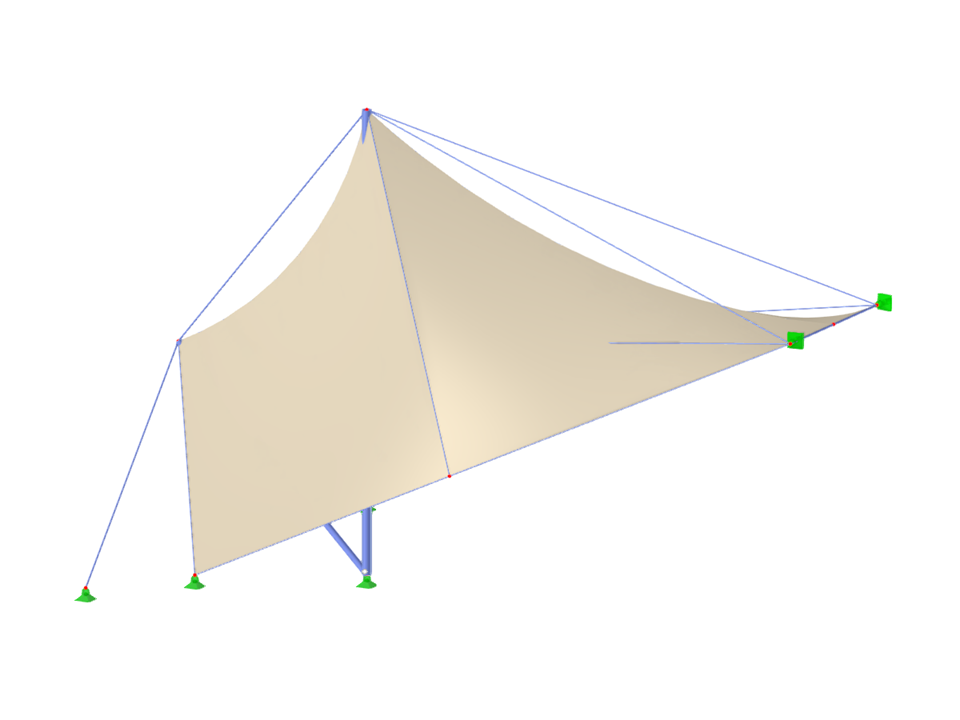

Segment eines Stadiondachs aus Membranen
| Anzahl Knoten | 13 |
| Anzahl Linien | 21 |
| Anzahl Stäbe | 21 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 14 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 28.751 t |
| Abmessungen | 144.000 x 49.000 x 37.906 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
