Instrukcja online programu RFEM | Powierzchnie

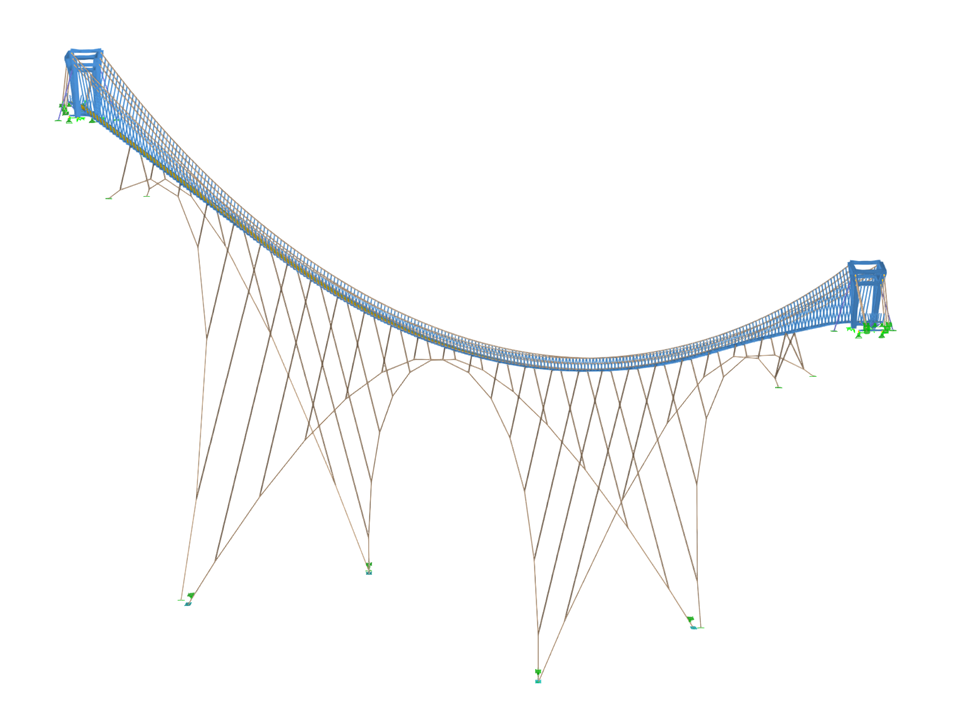

most podwieszany
| Liczba węzłów | 9818 |
| Liczba linii | 11184 |
| Liczba prętów | 10273 |
| Liczba powierzchni | 650 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 21 |
| Ilość KO | 220 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 234,262 t |
| Wymiarowanie | 720,867 x 88,585 x 31,940 m |
