Modell verwendet in

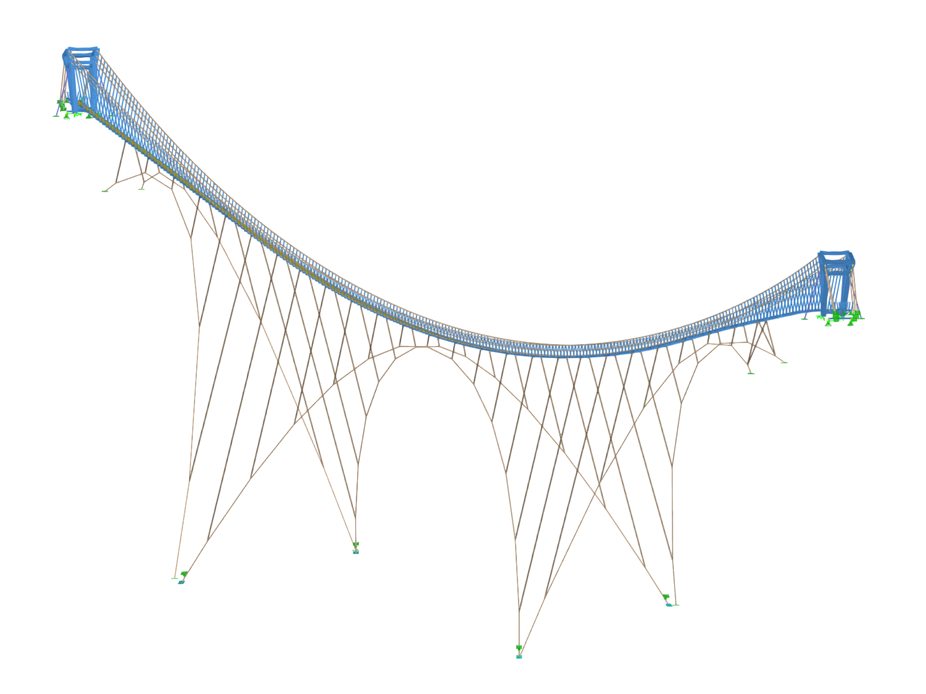

Fußgängerhängebrücke
Kein Download möglich
Kundenprojekt / nur zur Ansicht
Anzahl Knoten | 9818 |
Anzahl Linien | 11184 |
Anzahl Stäbe | 10273 |
Anzahl Flächen | 650 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 21 |
Anzahl Lastkombinationen | 220 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 234,262 t |
Abmessungen | 720,867 x 88,585 x 31,940 m |
Der Einsatz von Vollwandträgern ist oft eine wirtschaftliche Entscheidung beim Bau mit großen Spannweiten. Vollwandträger aus Stahl mit I-Profil haben typischerweise einen hohen Steg, sodass die Schubtragfähigkeit sowie der Abstand zwischen den Flanschen möglichst groß ist, aber einen dünnen Steg, um das Eigengewicht zu verringern. Aufgrund des großen Höhe-Dicke-Verhältnisses (h/tw können Quersteifen erforderlich sein, um den schlanken Steg auszusteifen.
Die Berechnung komplexer Strukturen mittels Finite-Elemente-Software erfolgt in der Regel am Gesamtmodell. Der Bau solcher Bauwerke ist jedoch ein mehrstufiger Prozess, bei dem der Endzustand des Gebäudes durch die Kombination der einzelnen Bauteile erreicht wird. Um Fehler bei der Berechnung von Gesamtmodellen zu vermeiden, muss der Einfluss des Bauablaufs berücksichtigt werden. In RFEM 6 ist dies mit dem Add-On Analyse von Bauzuständen (CSA) möglich.
Zur Ermittlung der Gleichgewichtsformen von zugbelasteten Flächenmodellen und normalkraftbeanspruchten Stäben steht in RFEM 6 das Add-On Formfindung zur Verfügung. Dieses Add-On lässt sich in den Basisangaben des Modells aktivieren und kann verwendet werden, um die geometrische Lage ausfindig zu machen, in der die Vorspannung von Leichtbautragwerken im Gleichgewicht mit den vorhandenen Randreaktionen steht..
Der netzwerkfähige Projektmanager verwaltet die Projekte aller Dlubal-Anwendungen an einer zentralen Stelle. Die Projekte werden dabei mit den Ordnern der Festplatte verknüpft.
Im Vergleich zum Zusatzmodul RF-FORMFINDUNG (RFEM 5) sind im Add-On Formfindung für RFEM 6 folgende neuen Features hinzugekommen:
- Vorgabe aller formgebenden Lastrandbedingungen in einem Lastfall
- Ablage der Formfindungsergebnisse als Anfangszustand für weitere Modellanalyse
- Automatische Zuordnung des Formfindungs-Anfangszustands über Kombinationsassistenten zu allen Lastsituationen einer Bemessungssituation
- Zusätzlich formgebende Geometrierandbedingungen für Stäbe (Unbelastete Länge, Maximaler vertikaler Durchhang, Vertikaler Tiefpunktdurchhang)
- Zusätzliche formgebende Lastrandbedingungen für Stäbe (Maximale Kraft im Stab, Minimale Kraft im Stab, Horizontale Zugkomponente, Zug am Ende i, Zug am Ende j, Mindestzug am Ende i, Mindestzug am Ende j)
- Materialtyp “Gewebe” und “Folie” in Materialbibliothek
- Parallel Formfindungen in einem Modell
- Simulation von sich nacheinander aufbauenden Formfindungszuständen in Verbindung mit dem Add-On Analyse von Bauzuständen (CSA)
Im Vergleich zum Zusatzmodul RF-/STAHL Wölbkrafttorsion (RFEM 5 / RSTAB 8) sind im Add-On Wölbkrafttorsion (7 Freiheitsgrade) für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:
- Vollständige Integration in die Umgebung von RFEM 6 und RSTAB 9
- 7. Freiheitsgrad wird direkt in der Berechnung von Stäben in RFEM/RSTAB am Gesamtsystem berücksichtigt
- Keine Definition von Lagerungsbedingungen oder Federsteifigkeiten für die Berechnung am vereinfachten Ersatzsystem mehr notwendig
- Kombination mit anderen Add-Ons möglich, bspw. zur Berechnung von Verzweigungslasten für Drillknicken und Biegedrillknicken mit der Stabilitätsanalyse
- Keine Beschränkung auf dünnwandige Stahlquerschnitte (es ist bspw. ebenso die Berechnung von ideellen Kippmomenten für Balken mit massiven Holzquerschnitten möglich)
Im Vergleich zum Zusatzmodul RF-/DYNAM Pro - Eigenschwingungen (RFEM 5 / RSTAB 8) sind im Add-On Modalanalyse für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:
- Voreingestellte Kombinationsbeiwerte für diverse Normen (EC 8, ASCE, usw.)
- Optionales Vernachlässigen von Massen (z. B. Masse von Fundamenten)
- Methoden zur Ermittlung der Anzahl an Eigenformen (benutzerdefiniert, automatisch – um effektive Modalmassenfaktoren zu erreichen, automatisch – um die maximale Eigenfrequenz zu erreichen)
- Ausgabe von modalen Massen, effektiven modalen Massen, modalen Massenfaktoren und Beteiligungsfaktoren
- Tabellarische und grafische Ausgabe von Massen in Netzpunkten
- Verschiedene Skalierungsoptionen für Eigenformen im Ergebnisnavigator
Im Vergleich zum Zusatzmodul RF-/DYNAM Pro - Ersatzlasten (RFEM 5 / RSTAB 8) sind im Add-On Antwortspektrenverfahren für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:
- Antwortspektren zahlreicher Normen (EN 1998, DIN 4149, IBC 2018 etc.)
- Benutzerdefinierte oder aus Akzelerogrammen generierte Antwortspektren
- Ansatz von richtungsbezogenen Antwortspektren
- Ergebnisse werden zentral in einem Lastfall mit darunter liegenden Ebenen gespeichert, damit eine Übersichtlichkeit gewährleistet wird
- Zufällige Torsionswirkungen können automatisch berücksichtigt werden
- Automatische Kombinatorik der Erdbebenlasten mit den übrigen Lastfällen für die Nutzung in einer außergewöhnlichen Bemessungssituation
