Parametryzacja konstrukcji wspornikowych betonowych ze zbrojeniem stalowym, z uwzględnieniem sprężystości gruntu.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

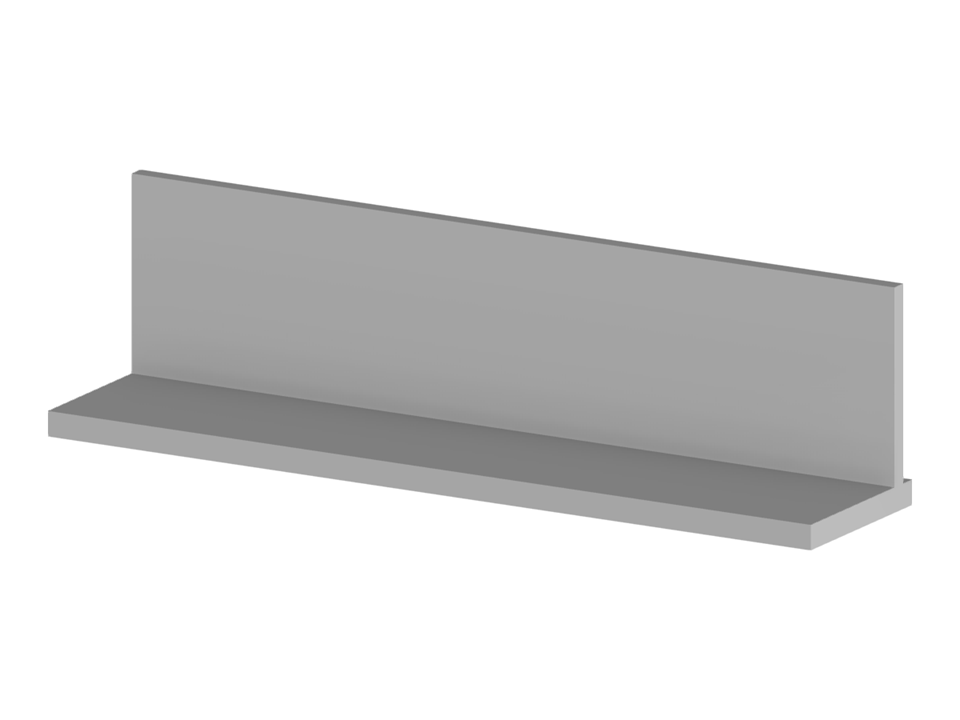

Ściana oporowa wspornika
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 8 |
| Liczba linii | 8 |
| Liczba prętów | 0 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 27,449 t |
| Wymiarowanie | 10,000 x 2,500 x 2,300 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
