Parametrizace betonové konzolové opěrné stěny s ocelovou výztuží, včetně pružných konstant podloží.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

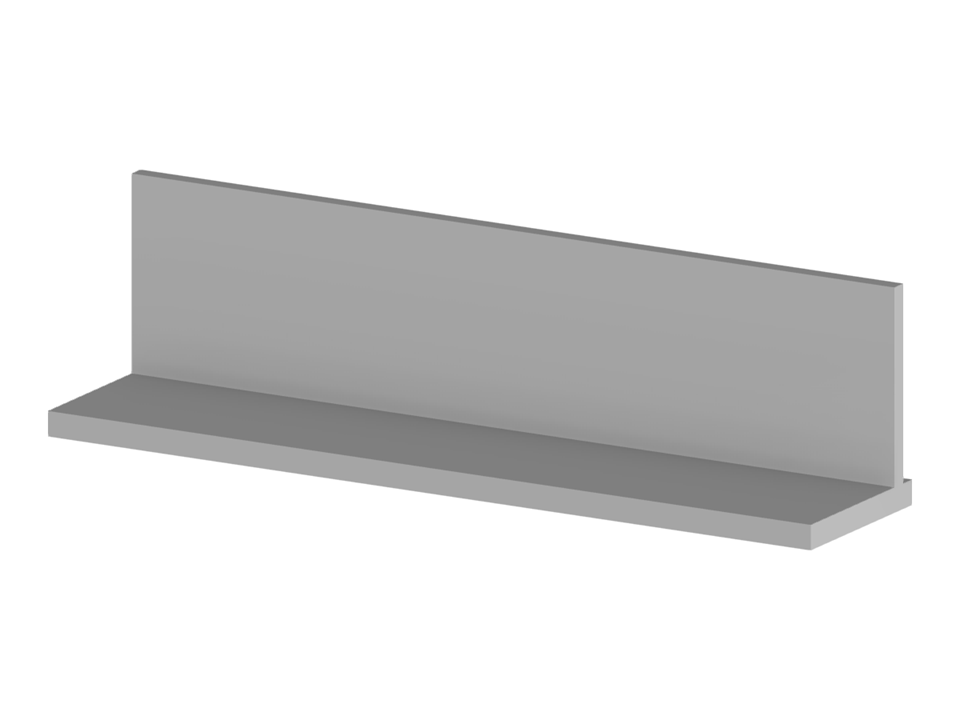

Konzolová opěrná stěna
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 8 |
| Počet prutů | 0 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 27,449 t |
| Rozměry | 10,000 x 2,500 x 2,300 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
