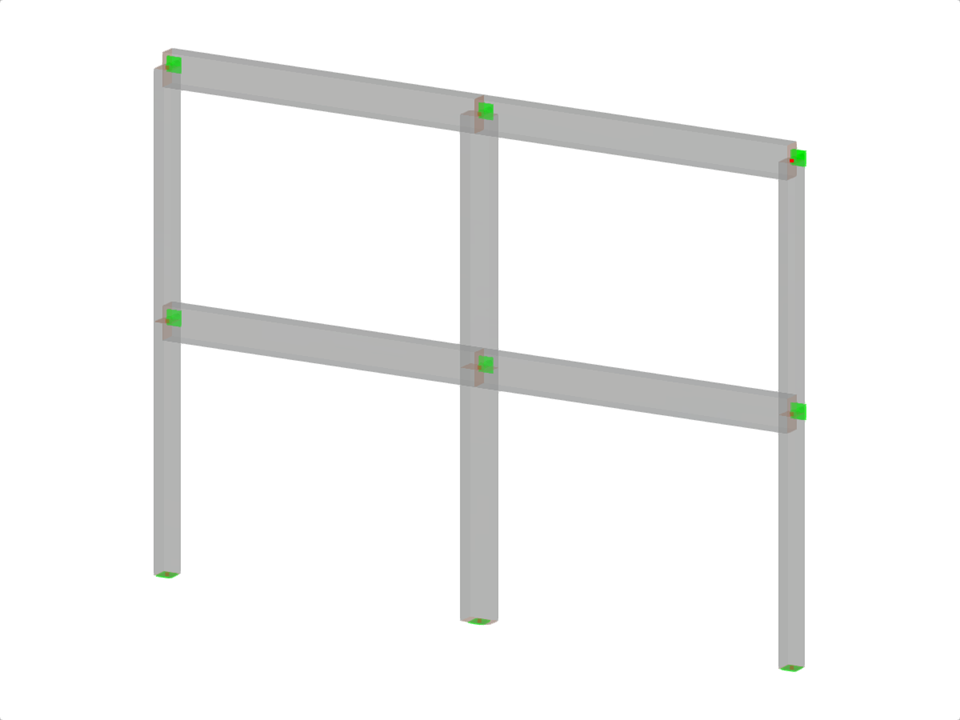

Przykład obliczeniowy 1027 | Obliczanie nośności dla sił tnących na belkach i obliczanie nośności słupów na zginanie zgodnie z DIN EN 1998-1
| Liczba węzłów | 9 |
| Liczba linii | 10 |
| Liczba prętów | 10 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 7 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 15,675 t |
| Wymiarowanie | 11,000 x 8,000 x 0,000 m |
