VE 1027 | Projektowanie nośności belki zgodnie z DIN EN 1998-1

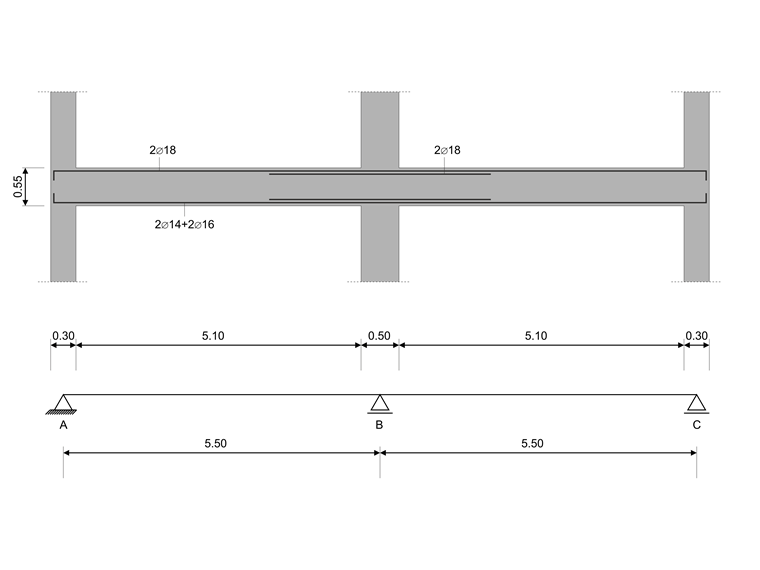

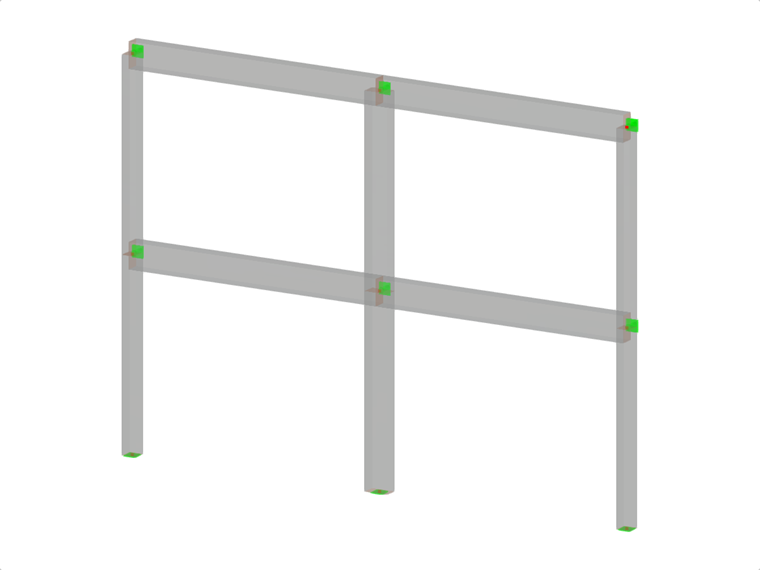

W tym przykładzie weryfikacyjnym obliczane są wartości sił poprzecznych na belkach zgodnie z zasadami projektowania nośnościowego według EN 1998-1, 5.4.2.2 i 5.5.2.1, a także wartości projektowe słupów przy zginaniu zgodnie z 5.2.3.3(2). Układ składa się z dwuprzęsłowej belki żelbetowej o rozpiętości przęsła 5,50 m. Belka jest częścią układu ramowego. Otrzymane wyniki porównano z wynikami w [1].

Materiał Beton C20/25 Moduł sprężystości E 30000 N/mm2
Obliczeniowa wartość wytrzymałości betonu na ściskanie fcd 11.333 N/mm2
Stal zbrojeniowa B400S(C) Moduł sprężystości Es 200000.000 N/mm2
Obliczeniowa granica plastyczności fyd 347.826 N/mm2
Geometria Konstrukcja Długość belki lb 5.500 m
Długości słupów lc 4.000 m
Przekroje belek Wysokość h 550 mm
Szerokość b 300 mm
Otulina betonowa cnom 20 mm
Przekroje słupów Wysokość h 500 mm
Szerokość b 300 mm
Otulina betonowa cnom 22 mm

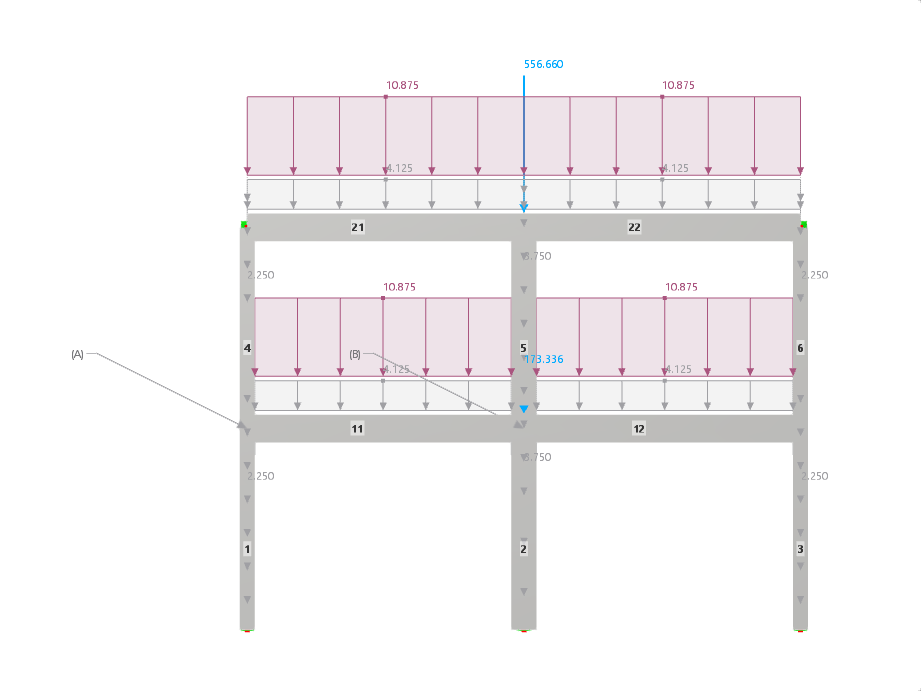

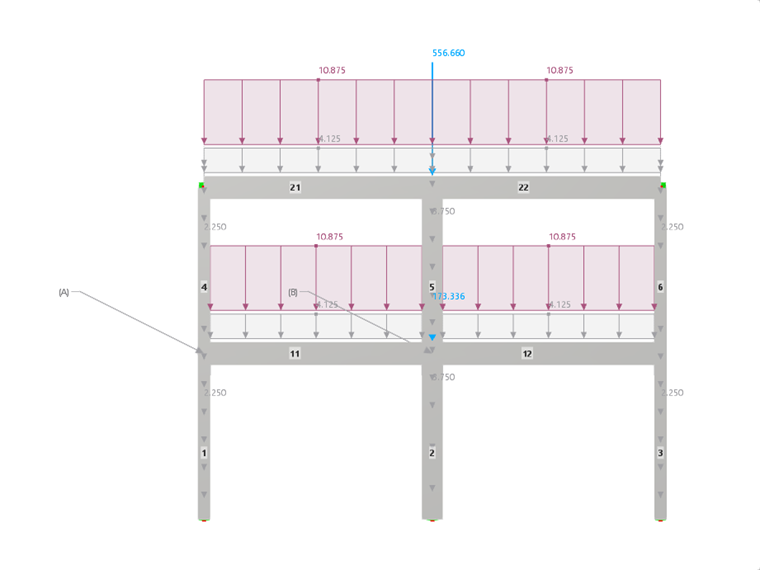

Obciążenia Obciążenia stałe Ciężar własny LC1 10.875 kN/m
Ciężar własny LC1 571.900 kN
Ciężar własny LC1 158.650 kN
Obciążenia zmienne Obciążenie użytkowe LC2 20.000 kN/m
Obciążenia dynamiczne Modalne LC3
Spektrum odpowiedzi LC4

Ustawienia RFEM

  • Klasa ciągliwości modelu jest ustawiona na wysoką ciągliwość (DCH)

Wyniki

  1. Reguła nośności dla ścinania - Obliczeniowe wartości sił poprzecznych na belkach wg EN 1998-1, 5.4.2.2 i EN 1998-1, 5.5.2.1

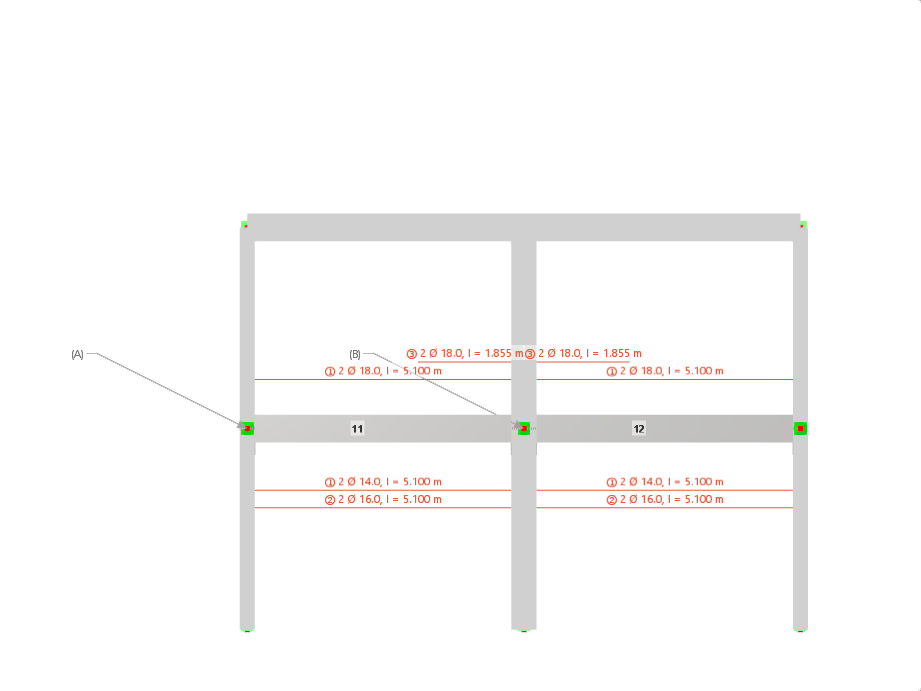

    Sprawdzenie reguły nośności dla ścinania jest przeprowadzane dla pręta 11 na krawędzi podpór A (x=0,0 m) i B (x=5,1 m).
    Reguła nośności dla ścinania - Obliczeniowe wartości sił poprzecznych na belkach wg EN 1998-1, 5.4.2.2 i EN 1998-1, 5.5.2.1
    Parametr Opis Jednostka RFEM Rozwiązanie referencyjne Stosunek
    M+Rd,1,y Dodatnia (przęsłowa) nośność na zginanie na początku pręta [kNm] 119.914 118.700 1.01
    M-Rd,1,y Ujemna (podporowa) nośność na zginanie na początku pręta [kNm] -86.529 -85.800 1.01
    M+Rd,2,y Dodatnia (przęsłowa) nośność na zginanie na końcu pręta [kNm] 120.247 118.700 1.01
    M-Rd,2,y Ujemna (podporowa) nośność na zginanie na końcu pręta [kNm] -170.848 -168.800 1.01
    lcl Długość belki w świetle [m] 5.100 5.100 1.00
    VA,g+ψ2q,max Siła poprzeczna od obciążeń quasi-stałych dla belki swobodnie podpartej na krawędzi podpory A [kN] 53.550 53.550 1.00
    V-A,Ed,max,z Siła poprzeczna odpowiadająca maksymalnemu ujemnemu momentowi końcowemu w kierunku z [kN] -14.878 -14.100 1.06*)
    V+A,Ed,max,z Siła poprzeczna odpowiadająca maksymalnemu dodatniemu momentowi końcowemu w kierunku z [kN] 102.213 101.670 1.01
    ζ1,max Stosunek obliczeniowych sił poprzecznych V-Ed,max / V+Ed,max [-] -0.146 -0.139 1.05
    VB,g+ψ2q,max Siła poprzeczna od obciążeń quasi-stałych dla belki swobodnie podpartej na krawędzi podpory B [kN] 53.550 53.550 1.00
    V-B,Ed,min,z Siła poprzeczna odpowiadająca minimalnemu ujemnemu momentowi końcowemu w kierunku z [kN] -121.978 -121.200 1.01
    V+B,Ed,min,z Siła poprzeczna odpowiadająca minimalnemu dodatniemu momentowi końcowemu w kierunku z [kN] -4.887 -5.430 0.90*)
    ζ2,min Stosunek obliczeniowych sił poprzecznych V+Ed,min / V-Ed,min [-] -0.040 -0.045 0.90

*) Bezwzględna różnica między tymi wynikami jest mniejsza niż 1 kN.

  1. Reguła nośności dla zginania - Projektowanie nośnościowe słupów przy zginaniu wg EN 1998-1, 5.2.3.3(2)

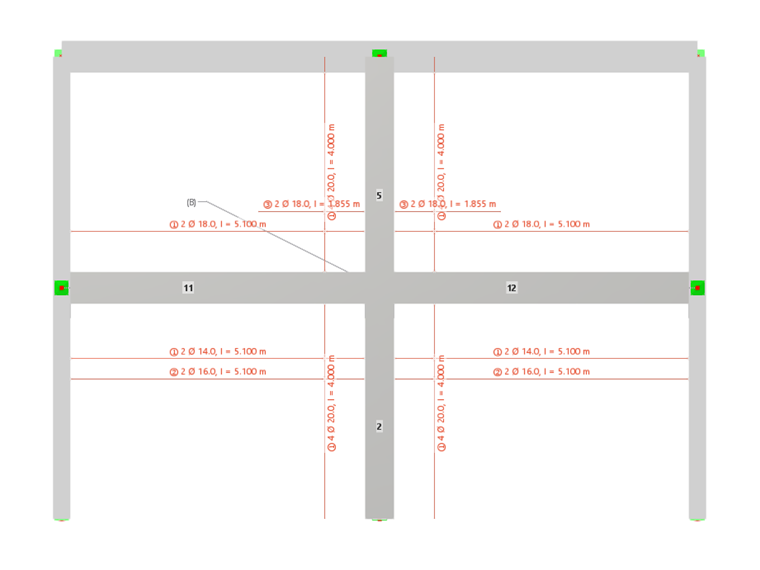

    Sprawdzenie reguły nośności dla zginania jest przeprowadzane na krawędzi podpór na początku pręta słupa 5.
    Reguła nośności dla zginania - Projektowanie nośnościowe słupów przy zginaniu wg EN 1998-1, 5.2.3.3(2)
    Parametr Opis Jednostka RFEM Rozwiązanie referencyjne Stosunek
    M+Rd,c,1,y,5 Dodatnia nośność na zginanie słupa 5 [kNm] -294.602 -281.000 1.05
    M+Rd,c,1,y,2 Dodatnia nośność na zginanie słupa 2 [kNm] -300.046 -295.000 1.02
    ΣM+Rd,c,1,y Suma nośności na zginanie słupów w węźle 1 (węzeł początkowy) słupa 5 [kNm] -594.648 -576.000 1.03
    M-Rd,b,1,y,11 Ujemna nośność na zginanie pręta belki 11 (lewa strona) węzła [kNm] -170.848 -168.800 1.01
    M-Rd,b,1,y,12 Ujemna nośność na zginanie pręta belki 12 (prawa strona) węzła [kNm] -120.866 -118.700 1.02
    ΣM-Rd,b,y Suma nośności na zginanie belek w węźle B [kNm] -291.714 -287.500 1.01
    η+y Wskaźnik wykorzystania nośności dla dodatnich momentów nośności [-] 0.638 0.649 0.98
