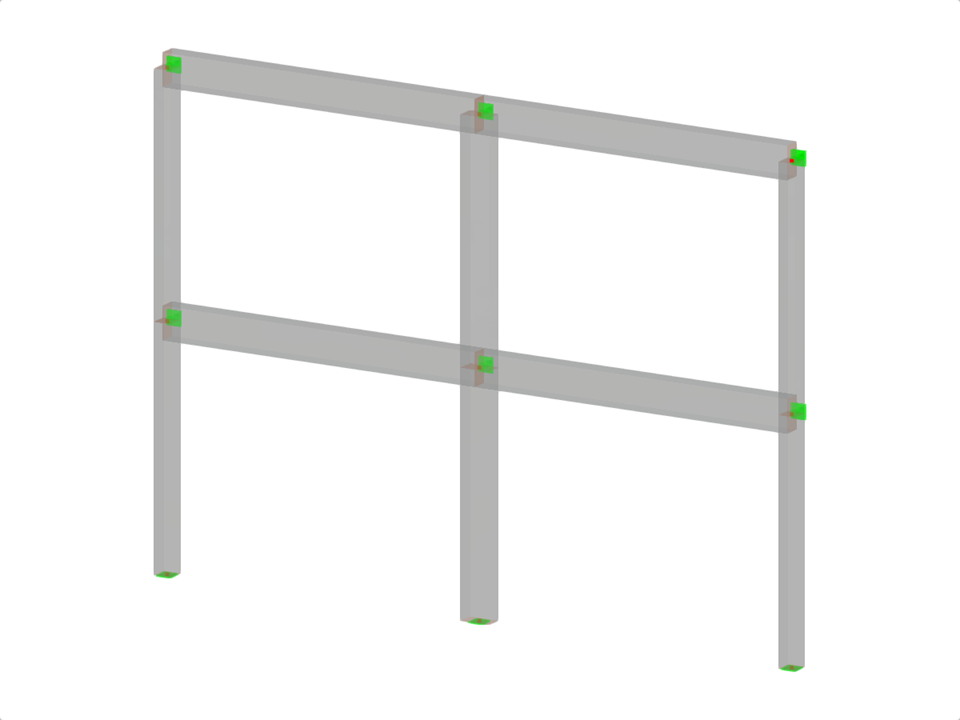

Verifikační příklad 1027 | Posouzení smykových sil na nosnících a únosnost sloupů v ohybu podle DIN EN 1998-1
| Počet uzlů | 9 |
| Počet linií | 10 |
| Počet prutů | 10 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 7 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 15,675 t |
| Rozměry | 11,000 x 8,000 x 0,000 m |
