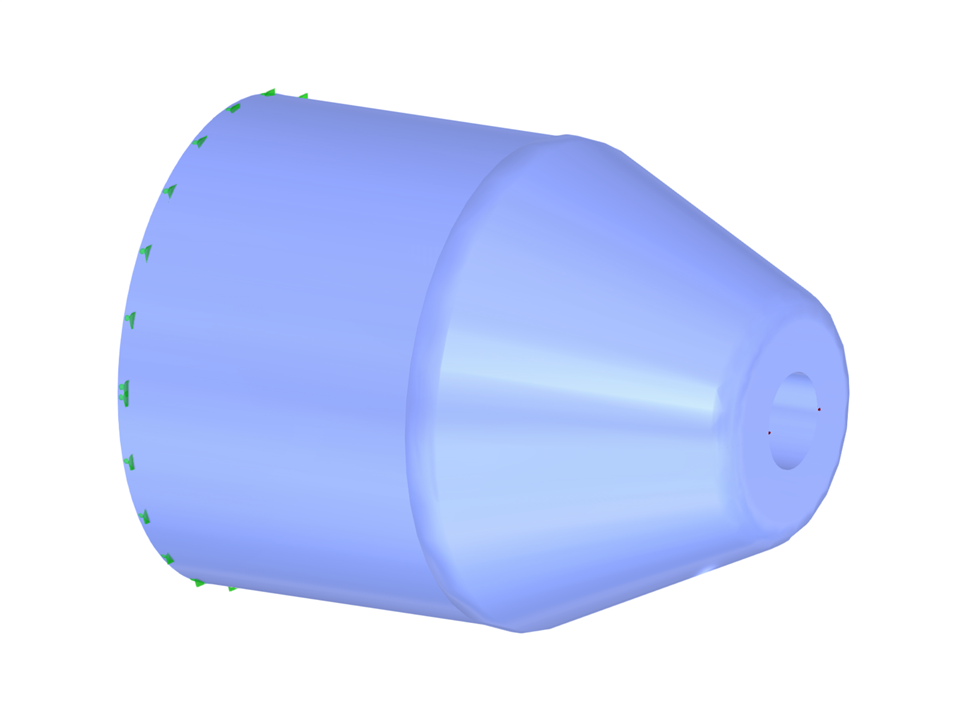

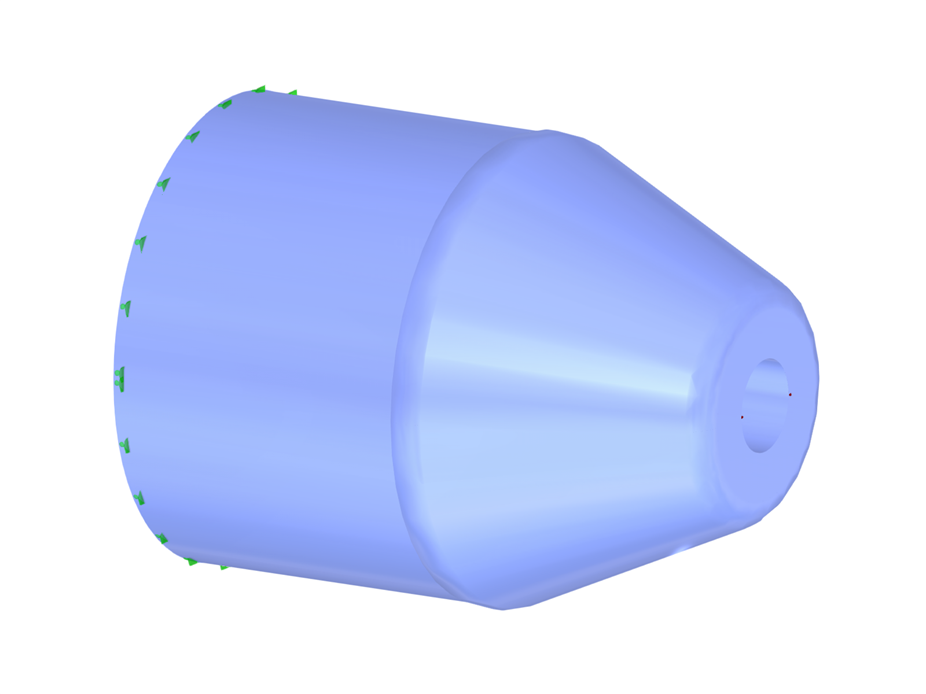

Model uchwytu kablowego w RFEM 6 według elementów skończonych | © Jiangsu Jingong Space Structure Co., Ltd.
Model uchwytu kablowego w RFEM 6
Pobranie niemożliwe
Projekt klienta / Tylko do wyświetlania
| Liczba węzłów | 38 |
| Liczba linii | 77 |
| Liczba prętów | 0 |
| Liczba powierzchni | 46 |
| Ilość brył | 6 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,004 t |
| Wymiarowanie | 0,180 x 0,140 x 0,142 m |
