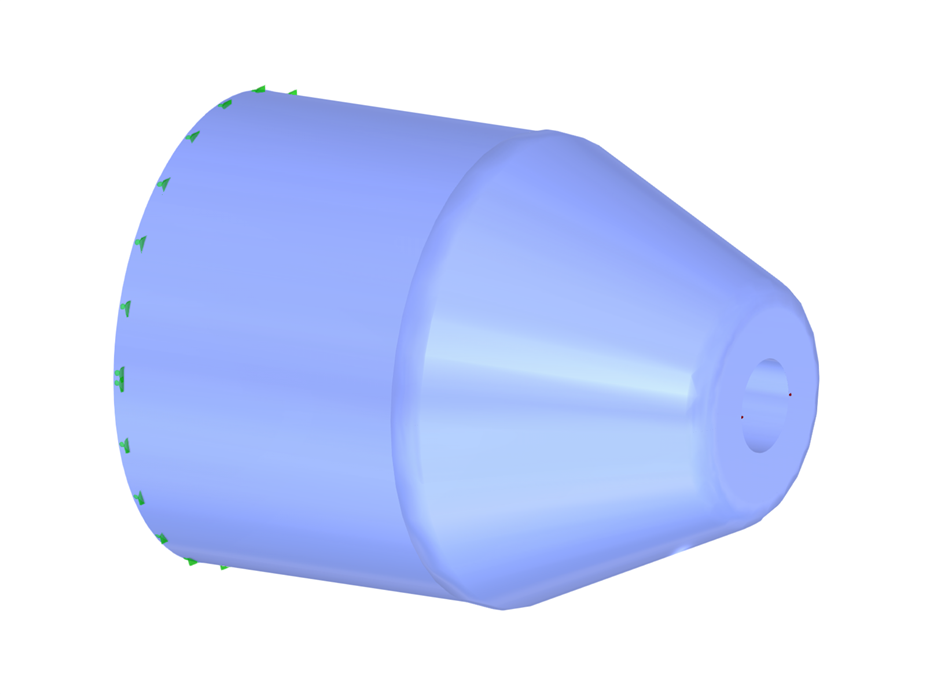

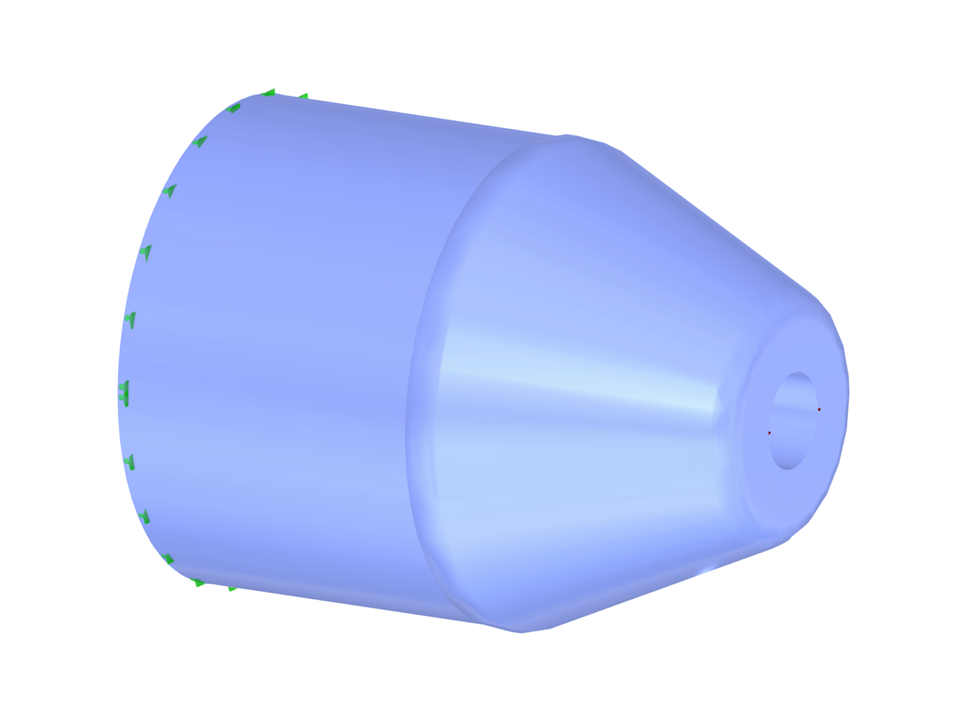

Finite-Elemente-Modell der Kabelschelle in RFEM 6 | © Jiangsu Jingong Space Structure Co., Ltd.
Modell der Kabelschelle in RFEM 6
Kein Download möglich
Kundenprojekt / nur zur Ansicht
| Anzahl Knoten | 38 |
| Anzahl Linien | 77 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 46 |
| Anzahl Volumenkörper | 6 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,004 t |
| Abmessungen | 0,180 x 0,140 x 0,142 m |
