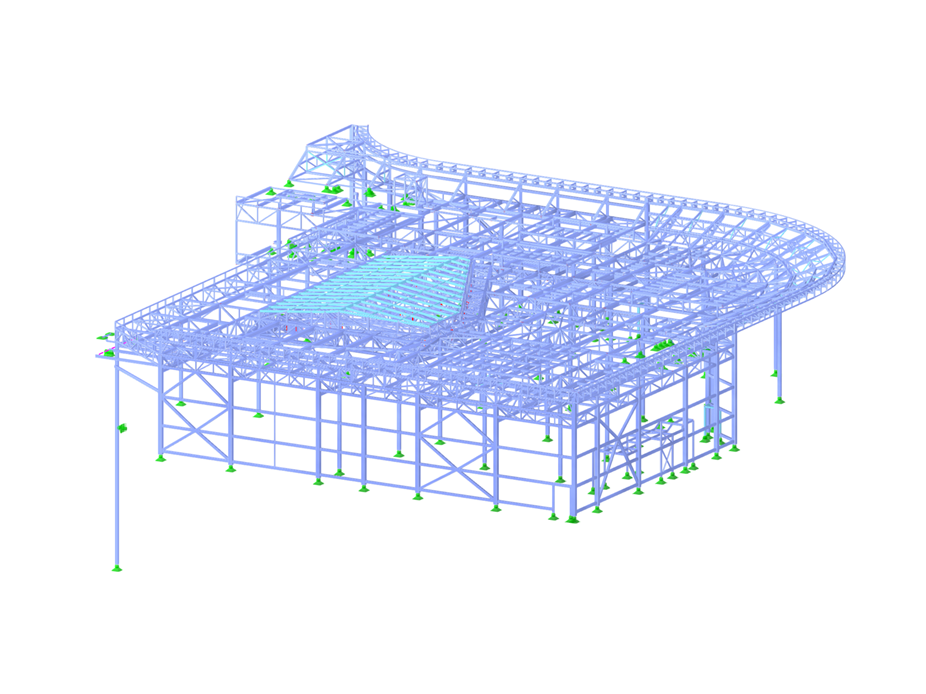

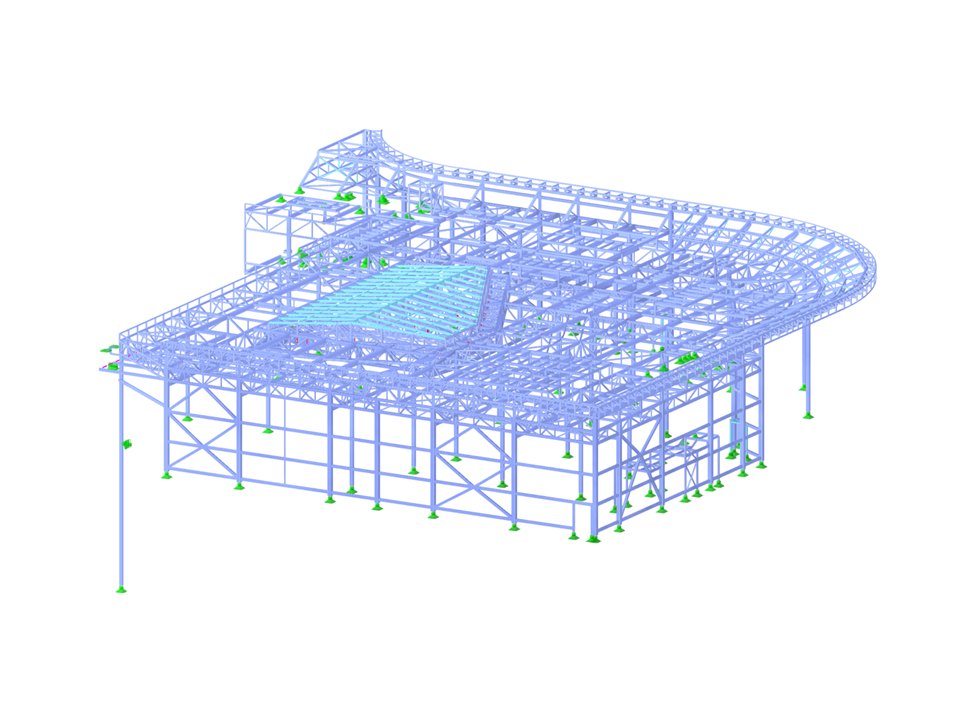

Nowy budynek dobudowy centrum handlowego obejmuje konstrukcję stalową z systemem kratowych dźwigarów i płatwi dachowych. Konstrukcja umożliwia ruch dylatacyjny dzięki zastosowaniu podwieszanych słupów i obejmuje przeszkloną fasadę. Główne belki tworzone są z profili HEA i HEB, podczas gdy belki pomocnicze obejmują IPE i HEB, które wspierają blachę trapezową. Sztywność pozioma jest zapewniona przez stężenia.
Model wykorzystany w
Rozbudowa centrum handlowego - Centrum Černý Most
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
| Liczba węzłów | 4641 |
| Liczba linii | 5164 |
| Liczba prętów | 5148 |
| Liczba powierzchni | 8 |
| Ciężar całkowity | 360,981 t |
| Wymiary (metryczne) | 65,499 x 72,366 x 25,061 m |
| Wymiary (imperialne) | 214.89 x 237.42 x 82.22 feet |
| Wersja programu | 5.33.01 |
