Chata alpejska Oberholz, Włochy
Projekt klienta
Na wysokości około 2,100 m wspaniały widok na Dolomity jest połączony z dobrą kuchnią. Od 2016 roku te atrakcje są dostępne w górnej stacji ośrodka narciarskiego Obereggen w Południowym Tyrolu. Wyjątkowa architektura restauracji w alpejskiej chacie Oberholz idealnie wtapia się w otaczający krajobraz.
|
Klient |
Bergbahnen Obereggen www.obereggen.com |
|
Architekci |
Peter Pichler Architecture www.peterpichler.eu Pavol Mikolajcak www.mikolajcak.com |
|
Planowanie, wykonanie konstrukcji drewnianej |
LignoAlp www.lignoalp.com/de |
|
Obliczenia konstrukcyjne |
Bauingenieure Hartmann & Gamper Dr. Ing. Andreas Erlacher www.ing-erlacher.com |

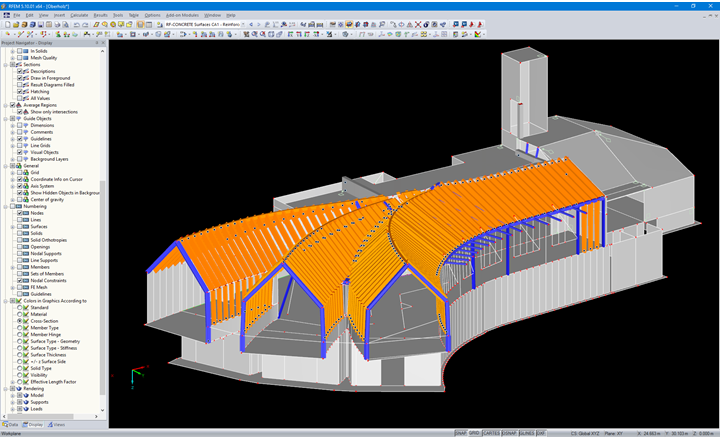

Analizy konstrukcyjne wykonali inżynierowie Daniel Hartmann i dr inż. Andreas Erlacher o modelu 3D w RFEM. Firma LignoAlp z Bressanone/Brixen była odpowiedzialna za planowanie i wykonanie całej konstrukcji drewnianej.
schemat statyczny

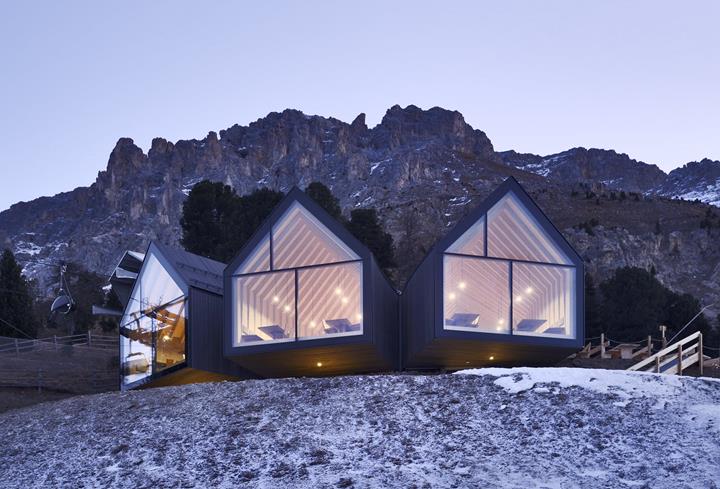

Konstrukcja jest częściowo pod ziemią i wygląda jak kłoda wystająca z ziemi z góry. Końce trzech subtelnie utrzymanych linii grzbietu są wyrównane z poszczególnymi grupami górskimi. Na tych końcach znajdują się duże pięciokątne okna panoramiczne, które zapewniają doskonały widok z restauracji.

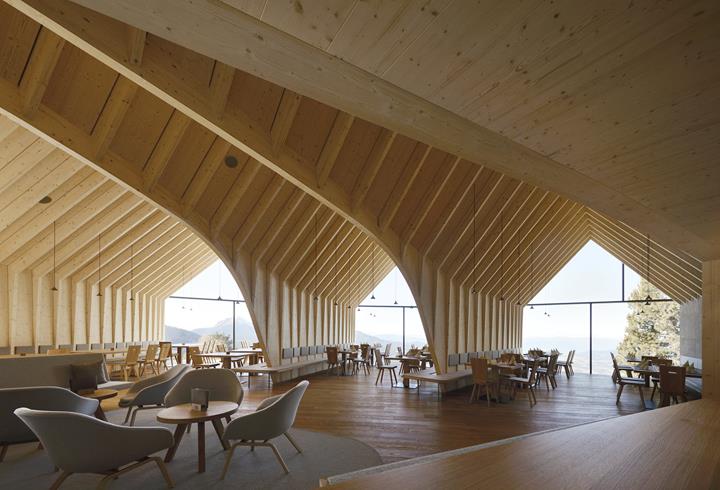

Konstrukcja składa się z widocznych od wewnątrz portali drewnianych, które tworzą przestrzennie zakrzywioną konstrukcję. Obszary pośrednie, o różnych rozmiarach i rozstawie, zostały wyłożone płytami z drewna. Każdy portal składa się z trzech komór o szerokości 2,50 m.
Całą elewację zewnętrzną wraz z dachem obłożono listewami z modrzewia, konstrukcją nośną i okładziną wewnętrzną z drewna świerkowego.
Dzięki schronisku w Oberholz projektanci i wykonawcy osiągnęli doskonałość architektoniczną, która dzięki doskonałemu stosowaniu drewna zapewnia doskonałą równowagę ekologiczną.
