Berghütte Oberholz
Kundenprojekt
In knapp 2.100 m Höhe neben einem guten Essen einen atemberaubenden Blick auf die Dolomiten genießen. Das ist seit 2016 an der Bergstation des Skigebietes Obereggen, Südtirol möglich. Das Restaurant Berghütte Oberholz mit seiner außergewöhnlichen Architektur fügt sich optimal in die umgebende Landschaft ein.
| Bauherr |
Bergbahnen Obereggen www.obereggen.com |
|
Architekten |
Peter Pichler Architecture www.peterpichler.eu Pavol Mikolajcak www.mikolajcak.com |
|
Planung, Ausführung Holzbau |
LignoAlp www.lignoalp.com/de |
|
Tragwerksplanung |
Bauingenieure Hartmann & Gamper Dr. Ing. Andreas Erlacher www.ing-erlacher.com |

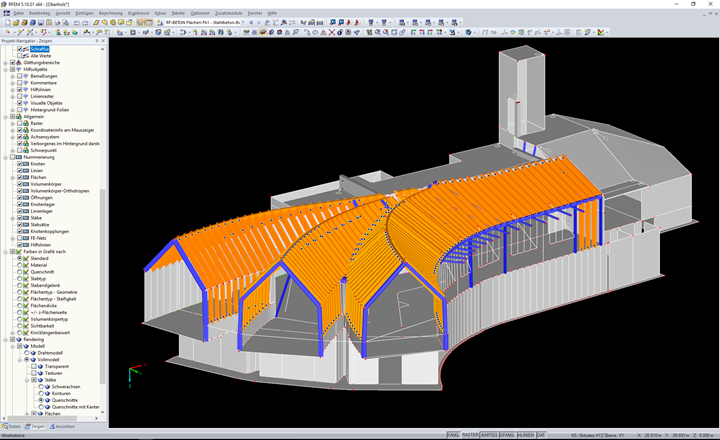

Die statische Berechnung wurde durch die Ingenieure Daniel Hartmann und Dr. Andreas Erlacher am 3D-Modell in RFEM realisiert. Für die Planung und Ausführung der gesamten Holzkonstruktion war die Firma LignoAlp aus Brixen verantwortlich.
Konstruktion

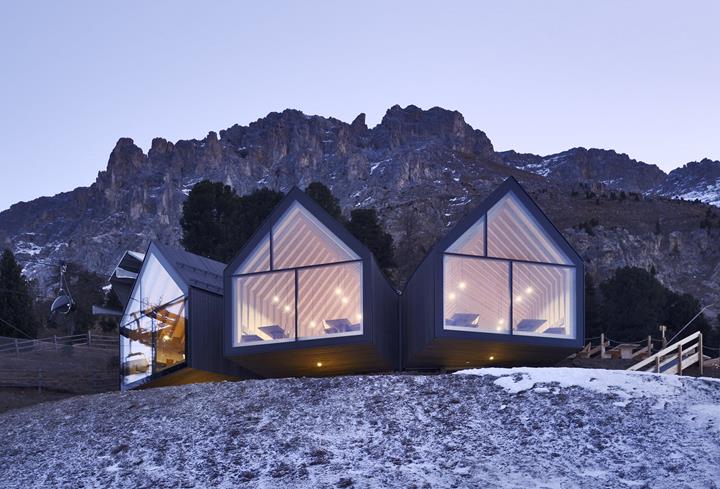

Der Baukörper liegt teilweise unterirdisch und sieht von oben aus wie ein Baumstamm, der aus der Erde ragt. Die Enden der drei dezent gehaltenen Firstlinien sind auf einzelne Berggruppen ausgerichtet. An diesen Enden befinden sich große fünfeckige Panoramafenster, welche vom Restaurant aus eine perfekte Aussicht ermöglichen.

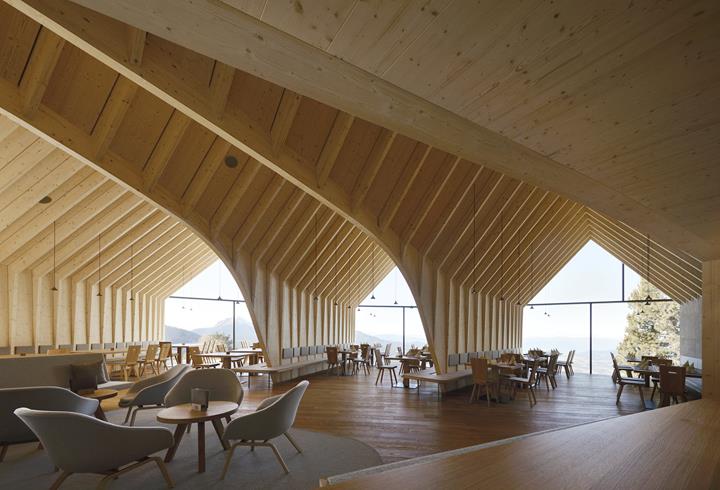

Das Bauwerk besteht aus von innen sichtbaren Holzportalen, die die räumlich geschwungene Konstruktion verwirklichen. Die in Größe und Abstand variablen Zwischenbereiche wurden durch Holzpaneele ausgekleidet. Jedes Portal besteht aus drei Kammern und ist insgesamt 2,50 m breit.
Die gesamte äußere Fassade inkl. Dach wurde mit Lärchenholzlatten verkleidet, die Tragstruktur und die Innenverkleidung mit Fichtenholz.
Mit der Berghütte Oberholz haben die Planer und Ausführenden eine architektonische Höchstleistung erbracht, die zudem durch das verwendete Material Holz eine hervorragende Ökobilanz aufweist.
