Projekt Tenso CARP na stadionie Monumental, Argentyna

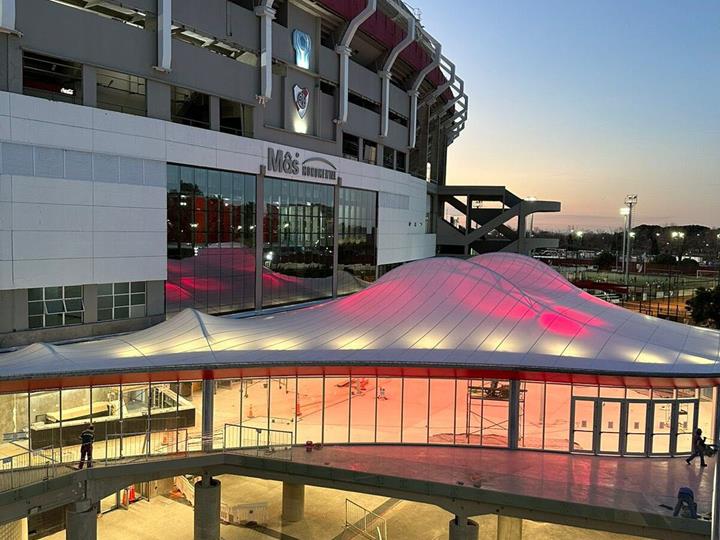

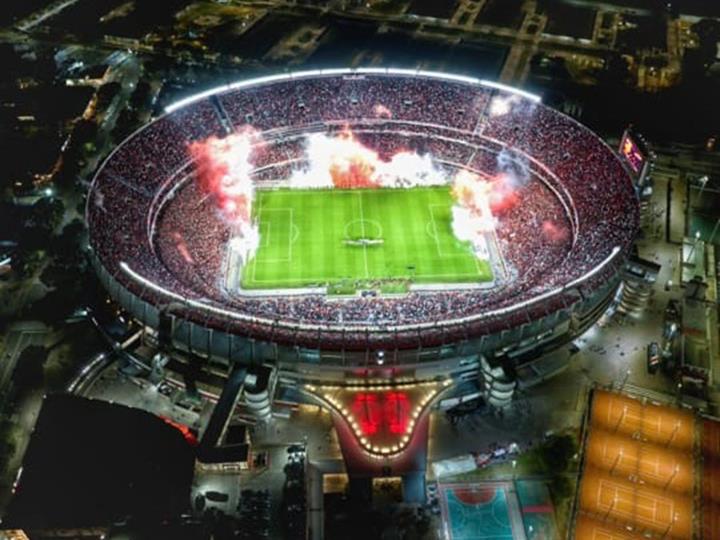

Club Atlético River Plate's Monumental, największy stadion piłkarski w Argentynie, który może pomieścić prawie 85 000 widzów, został niedawno wyremontowany. Wśród ulepszeń znajduje się rozciągany dach w rejonie głównego wejścia na stadion, chroniący strefę gościnną.

Konstrukcja

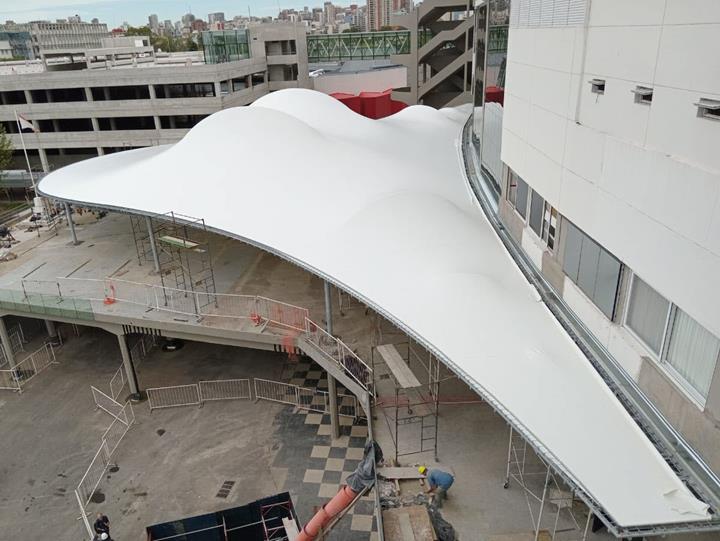

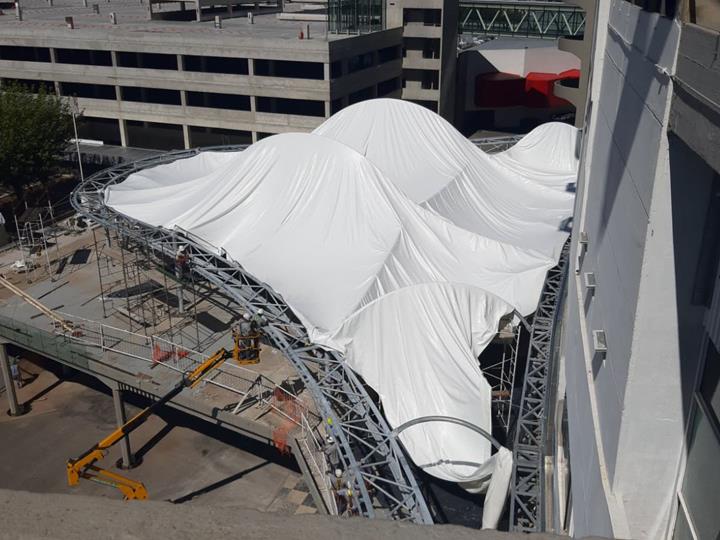

Sprężony materiał tekstylny jest połączony z konstrukcją kotwiącą na obwodzie oraz z centralną stalową konstrukcją wsporczą. Pozwoliło to na opracowanie bardzo kreatywnego rozwiązania geometrycznego dla zadaszenia przestrzeni, zarówno na planie piętra, jak i w widoku elewacji, ozdobionej oświetleniem w kolorach klubu: czerwonym i białym.

Analiza statyczno-wytrzymałościowa

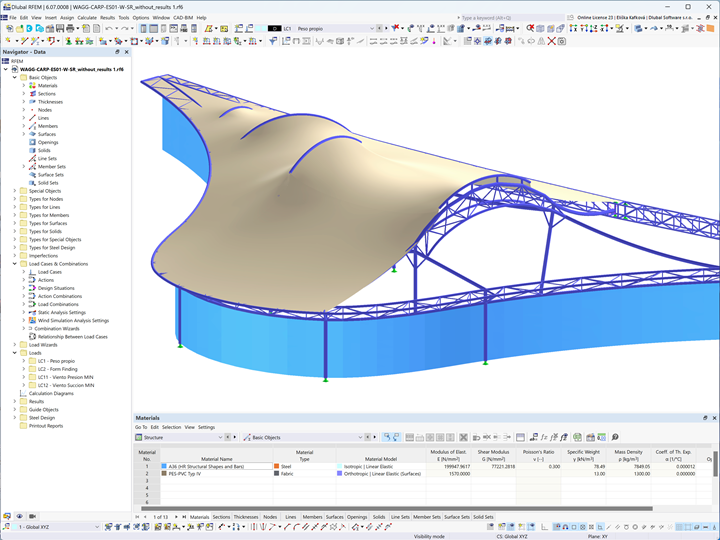

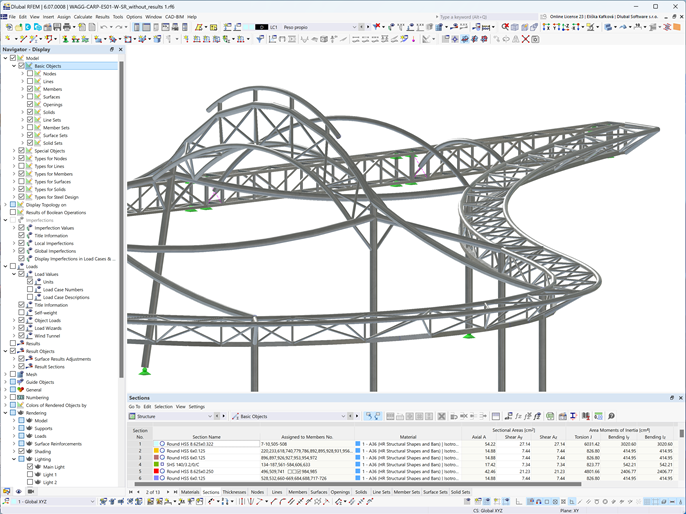

Inżynierowie Agustín Alvarez i Daniel Isola zaprojektowali estetyczne i wytrzymałościowe aspekty geometrii membrany, wraz z wyodrębnianiem płaskich, zagiętych segmentów, korzystając z programu RFEM wraz z rozszerzeniami Form-Finding, Cutting Pattern, Analiza stateczności i Projektowanie konstrukcji stalowych. Stalowa konstrukcja obwodowa z płaską metalową kratownicą służy do podparcia membrany i bocznej przeszklonej obudowy; falisty wierzchołek dachu tworzą wewnętrzne łuki z przestrzennej metalowej kratownicy z profili rurowych.

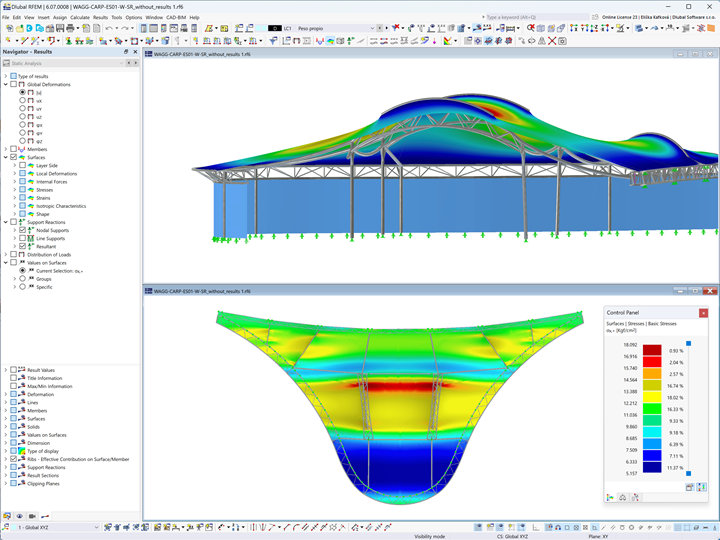

W obliczeniach wytrzymałości i stateczności dla dużych odkształceń z imperfekcjami zastosowano rozwiązanie obejmujące szczegółowe studium możliwości spiętrzenia wody w tym rejonie, a także analizę CFD obciążenia wiatrem przy użyciu RWIND.

Miejsce Mâs Monumental Stadium (Antonio V. Liberti), Club Atlético River Plate,
Autonomous City of Buenos Aires, Argentina
Klient Club Atlético River Plate
Projekt WAGG Arquitectura Textil
Inżynieria Ing. Agustín Alvarez Sarrieta, Ing. Daniel Isola

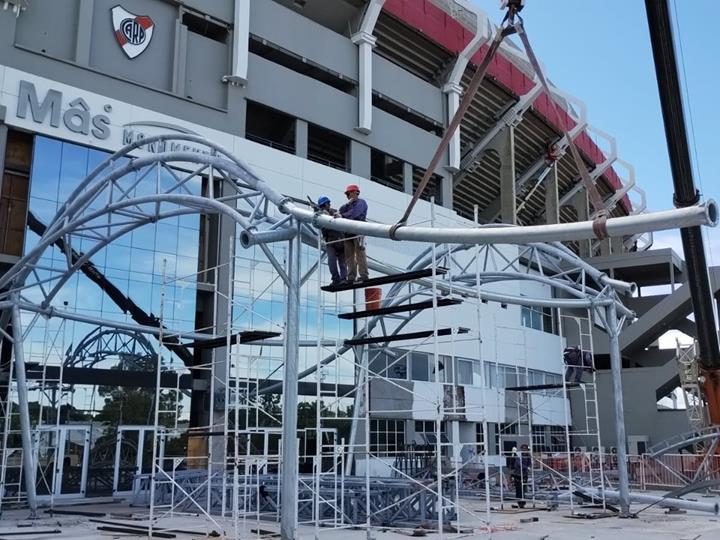

Produkcja i montaż Constructora Karpos SA
karpos.com.ar


Specyfikacja projektu

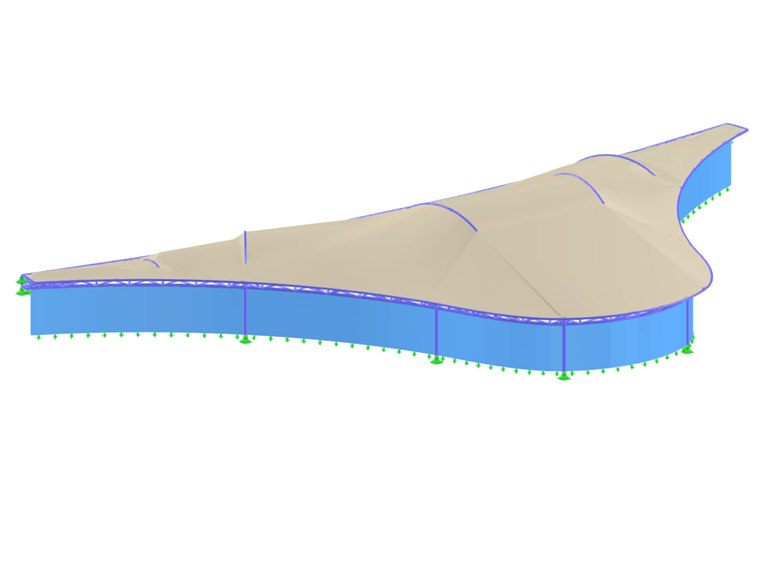

Dane modelu

Liczba węzłów 539
Liczba linii 1168
Liczba prętów 995
Liczba powierzchni 93
Ilość brył 0
Ilość przypadków obciążenia 4
Ilość KO 10
Liczba kombinacji wyników 0
Ciężar całkowity 19,260 t
Wymiary (metryczne) 61,260 x 8,705 x 32,261 m
Wymiary (imperialne) 200.98 x 28.56 x 105.84 feet
