Projekt Tenso CARP na stadionu El Monumental v Argentině

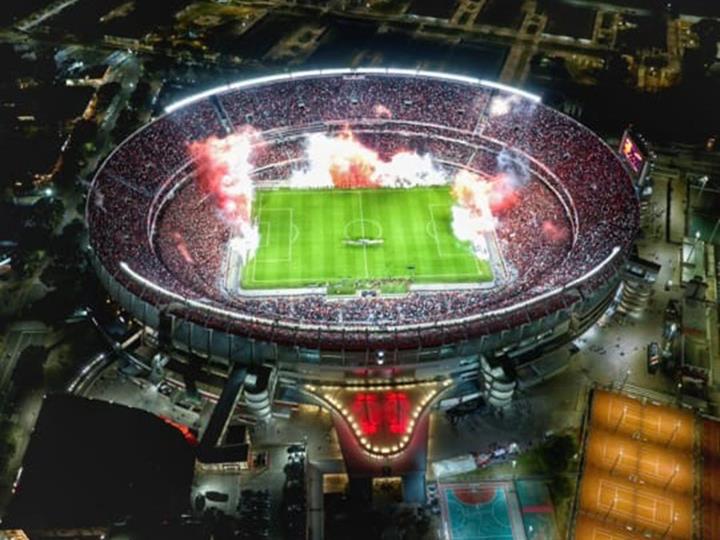

Stadion El Monumental atletického klubu River Plate, největší fotbalový stadion v Argentině, s kapacitou téměř 85 000 diváků, prošel nedávno částečnou rekonstrukcí. Mezi vylepšení patří předpjatá střecha u hlavního vstupu na stadion, která chrání prostor pro pohostinské využití.

Konstrukce

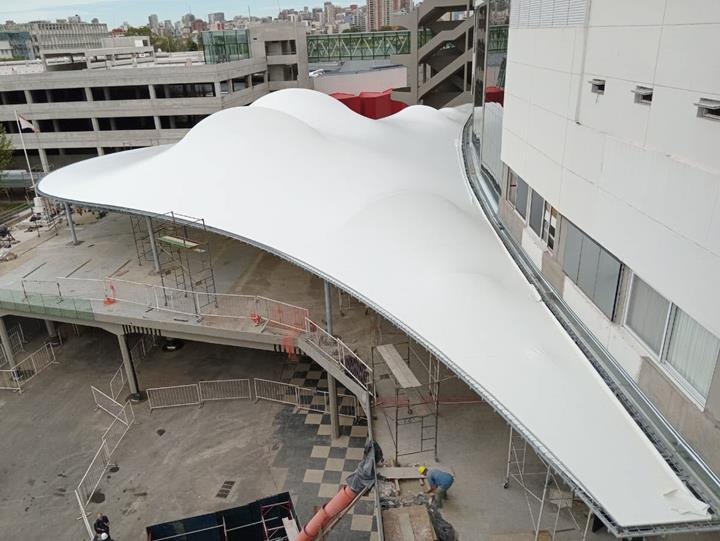

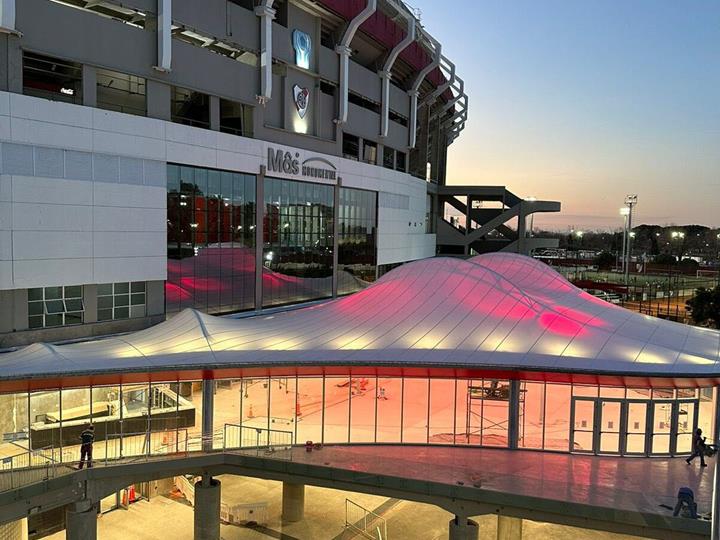

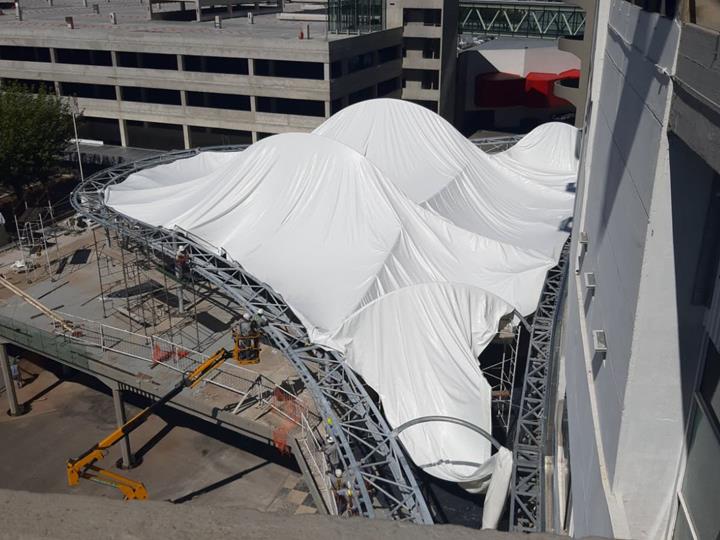

Předpjatá textilní membrána je spojena s obvodovou kotevní konstrukcí a centrální ocelovou nosnou konstrukcí. To umožnilo velmi kreativní geometrické řešení jak v půdorysu, tak po výšce konstrukce pro zastřešení prostoru s vlastním osvětlením v červené a bílé barvě klubu.

Statický výpočet

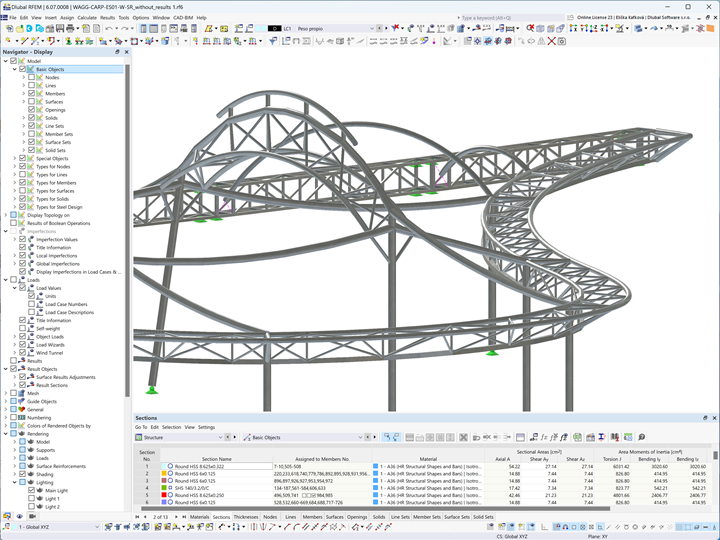

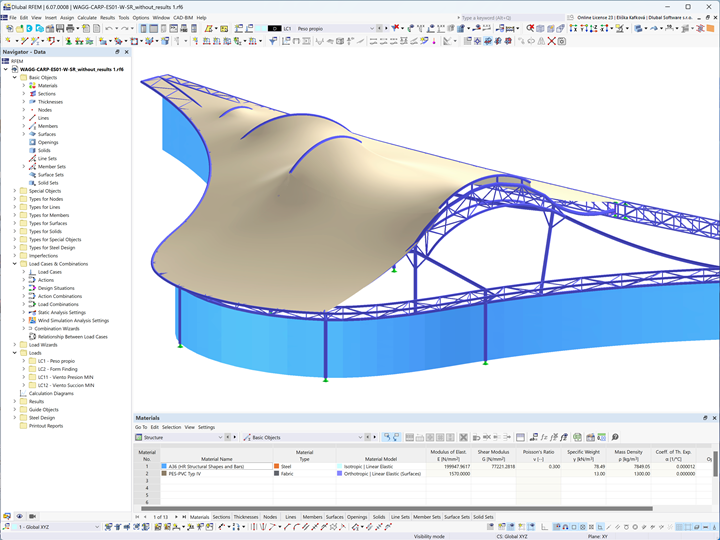

Inženýři Agustín Alvarez a Daniel Isola použili program RFEM společně s moduly pro form-finding, střihové vzory, stabilitní analýzu a posouzení ocelových konstrukcí pro návrh veškerých estetických a pevnostních aspektů geometrie membrány i pro stanovení plochých, složených segmentů střihového vzoru. Obvodová ocelová konstrukce s plochou kovovou příhradovou konstrukcí slouží k upevnění membrány a bočního skleněného opláštění, zatímco vnitřní oblouky v prostorové kovové příhradovině z trubkových profilů tvoří zvlněný vrchol střechy.

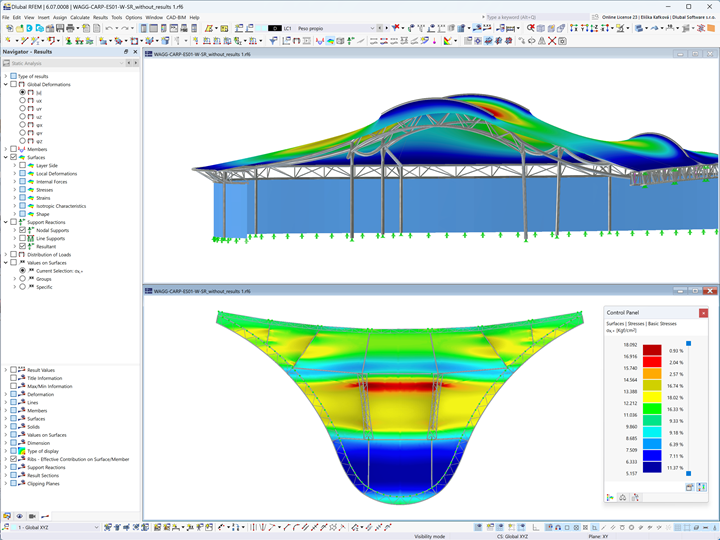

Při posouzení pevnosti a stability bylo použito řešení pro velké deformace s imperfekcemi včetně podrobné studie možného zadržení vody a také výpočetní CFD analýzy zatížení větrem v programu RWIND.

Místo Estadio Mâs Monumental (Antonio V. Liberti), Club Atlético River Plate,
Autonomní město Buenos Aires, Argentina
Investor Atletický klub River Plate
Projekt WAGG Arquitectura Textil
Projektování Ing. Agustín Alvarez Sarrieta, Ing. Daniel Isola

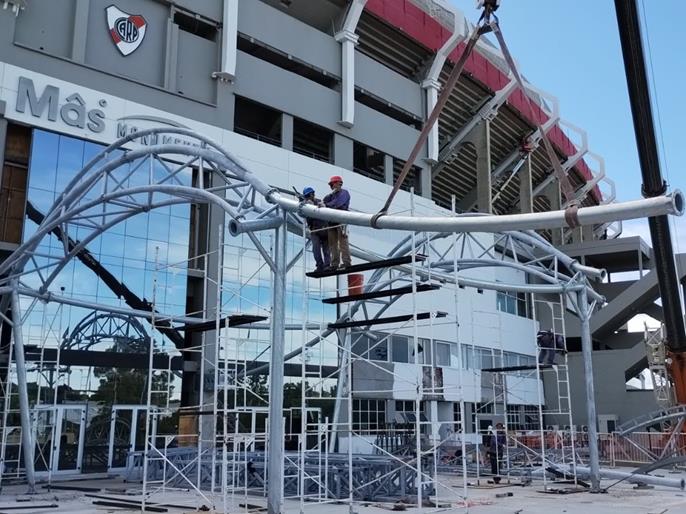

Výroba a montáž Constructora Karpos SA
karpos.com.ar


Specifikace projektu

Údaje o modelu

Počet uzlů 539
Počet linií 1168
Počet prutů 995
Počet ploch 93
Počet těles 0
Počet zatěžovacích stavů 4
Počet kombinací zatížení 10
Počet kombinací výsledků 0
Celková hmotnost 19,260 t
Rozměry (metrické) 61,260 x 8,705 x 32,261 m
Rozměry (imperiální) 200.98 x 28.56 x 105.84 feet
