Obliczanie niezbrojonego fundamentu

W RF-/FOUNDATION Pro można również obliczać niezbrojone płyty fundamentowe zgodnie z sekcją 12.9.3 normy EN 1992-1-1 [1]. W tym celu należy zaznaczyć pole wyboru "Bez zginania zbrojenia wg 12.9.3" w sekcji "Płyta fundamentowa" okna dialogowego "Szczegóły".

Płyty fundamentowe są wymiarowane przy uwzględnieniu stosunku wysokości fundamentu do rzutu fundamentu (nawisu), Obowiązują poniższe zależności:

0, 85 \cdot \frac{d}{a} \geq \sqrt{\frac{3 σ_{gd}}{f_{ctd, pl}}}

d	Fundamenthöhe
a	Fundamentüberstand von der Stützenseite an
σ_gd	Bemessungswert des Sohldrucks
f_ctd,pl	Bemessungswert der Betonzugfestigkeit

Obliczenia niezbrojonego fundamentu

Wartości pośrednie opisanego obliczenia są szczegółowo udokumentowane w oknie wyników.

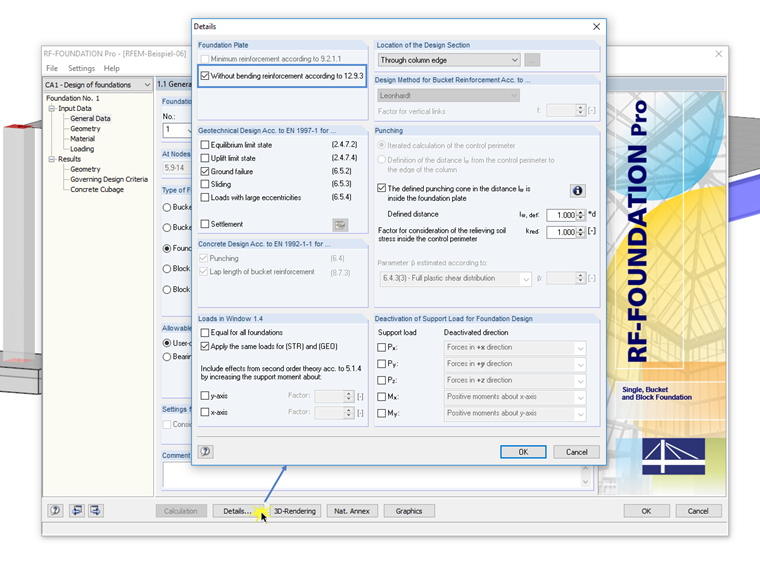

Aktywacja opcji Wymiarowanie fundamentów niezbrojonych w Szczegółach modułu

Baza informacji

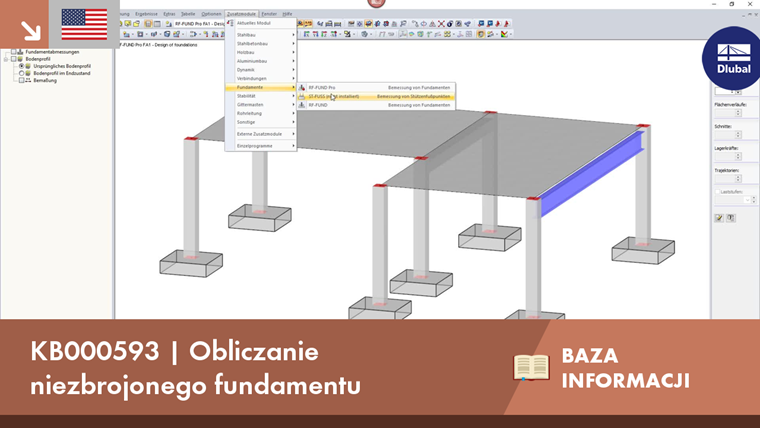

KB000593 | Obliczanie niezbrojonego fundamentu

Autor

Pan Meierhofer jest liderem w dziedzinie rozwoju programów dla konstrukcji betonowych i jest do dyspozycji zespołu wsparcia klienta w przypadku pytań związanych z projektowaniem konstrukcji z betonu zbrojonego i sprężonego.

Odnośniki

Oprogramowanie do analizy i wymiarowania konstrukcji betonowych

Odniesienia

Europejski Komitet Normalizacyjny (CEN). (2011). Eurokod 2: Projektowanie konstrukcji betonowych - Część 1-1: Reguły ogólne dla budynków, EN 1993-1-1:2005. Berlin: Beuth Verlag GmbH.

;
