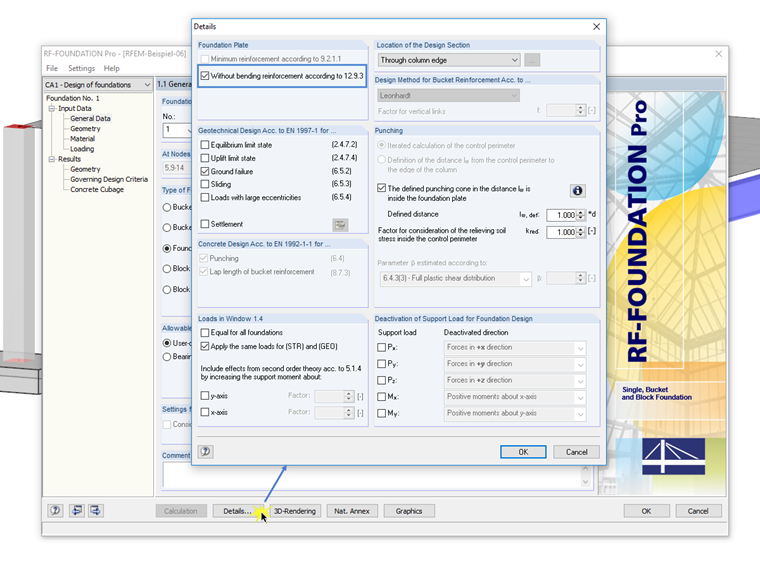

Při posouzení nevyztužených základových desek se zohledňuje poměr výšky základu k vyložení od líce sloupu. Přitom platí:
| d | Hloubka základu |
| a | Projekce základu od líce sloupu |
| σgd | Návrhová hodnota tlaku v podloží |
| fctd, pl | Návrhová hodnota osové pevnosti betonu v tahu |
V tabulkách výsledků jsou podrobně zdokumentovány mezivýsledky výše uvedeného posouzení.
Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
ČSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004 Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
Základy se vyberou prostřednictvím podpor v uživatelském prostředí programu RFEM/RSTAB a přiřazením příslušných zatěžovacích stavů. Všechny ostatní detaily základu lze rychle a snadno definovat v přehledně uspořádaných vstupních tabulkách.
Kromě podporových sil je možné z programu RFEM/RSTAB převzít další zatížení, která se zohlední při dimenzování základů. Jsou to například:
Přídavný modul navrhne výztuž horní a dolní plochy základu. Program automaticky vyhledá nejvýhodnější kombinaci výztuže s výztužnou sítí a přidanými výztužnými pruty. Podle potřeby mohou být výztužné pruty rozloženy do dvou oblastí vyztužení. V návrhu výztuže lze provádět další změny:
Výsledný návrh včetně výztuží se zobrazí ve 3D renderování. V renderování a až v sedmi různě dimenzovaných výkresech výztuže připravených pro stavbu poskytuje modul návrh řešení pro posouzení kalicha. Zde je také možné upravit počet, polohu, průměr a vzdálenost použitých prutů výztuže. Zároveň lze definovat vlastní tvar třmínků.
Rozměry základové desky i kalicha lze uživatelsky definovat nebo dimenzovat pomocí modulu RF-/FOUNDATION Pro. V přehledně uspořádaných oknech se zobrazí výsledky každého provedeného posouzení včetně všech mezihodnot. Výsledky se mohou přidat do tiskového protokolu ve zkrácené podobě, což umožňuje snadnou dokumentaci statického posudku.
Přídavný modul provádí tato posouzení:
Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Geotechnická analýza pro RFEM vytvoří na základě charakteristik zemních sond těleso pro analyzované podloží. Přesné stanovení základových poměrů výrazně ovlivňuje kvalitu statického výpočtu budov.
Addon
Addon Modální analýza umožňuje vypočítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
Addon obsahuje rozsáhlou databázi akcelerogramů ze seizmických oblastí, které lze použít pro generování spektra odezvy.
Addon
V addonu Pushover analýza můžete analyzovat dopady zemětřesení na svou konkrétní budovu a posoudit tak, zda budova zemětřesení odolá.
Addon
Addon Model budovy pro RFEM umožňuje definovat a upravovat budovu pomocí podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
