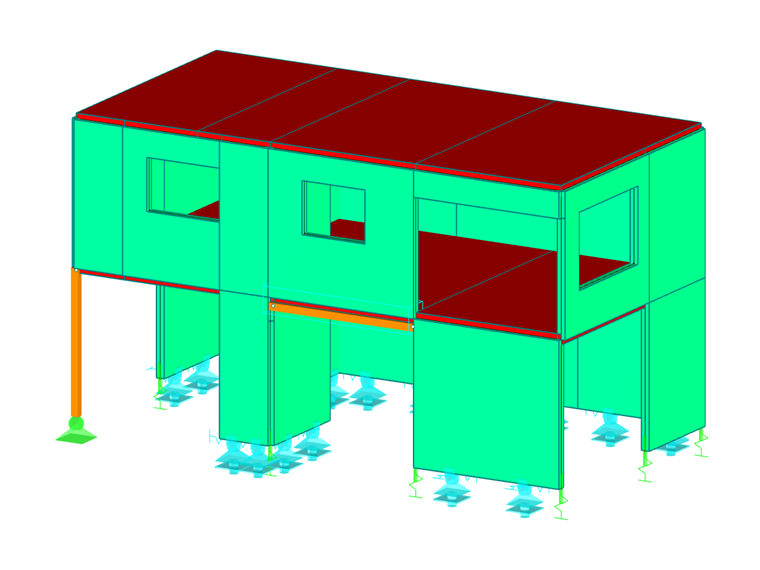

Modelowanie konstrukcji z drewna klejonego krzyżowo, część 7

Wskazówki i porady

Dziś przyjrzymy się wymiarowaniu połączeń ścinanych konstrukcji z drewna klejonego krzyżowego, które przenoszą siły podłużne ściany usztywniającej do podłoża. W rodzinie programów Dlubal nie ma jeszcze żadnego modułu dodatkowego, który by umożliwił takie wymiarowanie, ale istnieją pewne sposoby, aby otrzymać niezbędne siły wewnętrzne do wymiarowania łączników.

Podczas wymiarowania przydatne jest zdefiniowane układu globalnego, w którym siły wewnętrzne nie będą określone bezpośrednio na podporach. Odległość powinna być stosunkowo mała, dla celów ilustracyjnych została nieznacznie przerysowana.

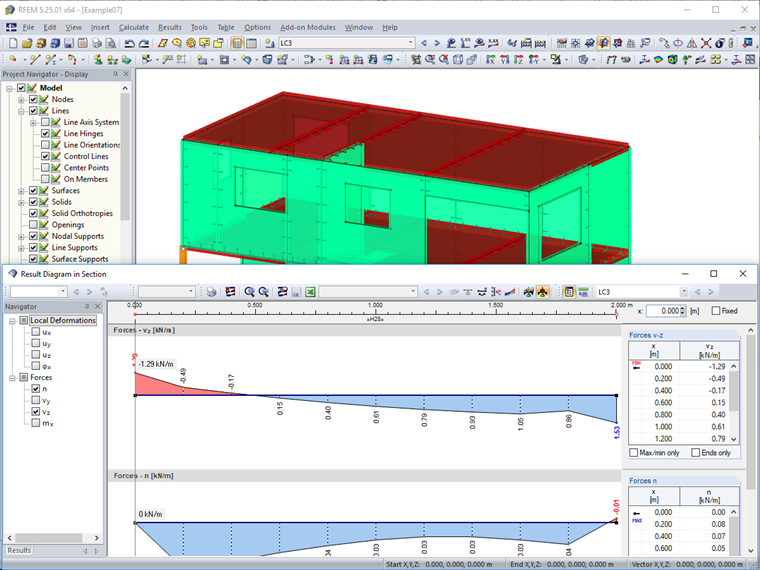

Na wykresie wyników odpowiednie wartości n_xy można przedstawiać za pomocą ciągłej linii. Łączniki powinny być wymiarowane wg poznanej metody z użyciem tej wartości.
