Rozkład obciążeń pojedynczych przypadków obciążeń na różnych warstwach szkła izolacyjnego

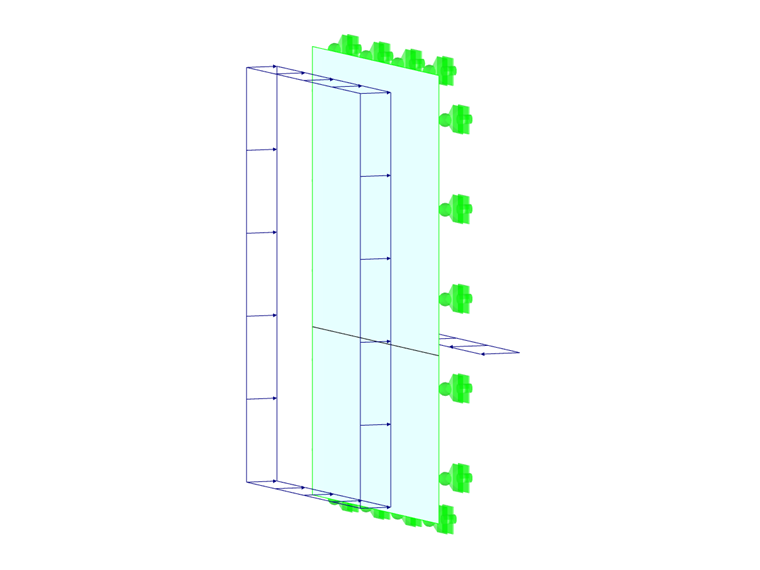

Projektowanie szkła izolacyjnego w pionie wymaga przypisania różnych obciążeń do poszczególnych warstw całej szyby zespolonej. Dzieje się tak na przykład w przypadku jednoczesnego oddziaływania obciążenia wiatrem i zabezpieczenia przed upadkiem z wysokości.

W tym przypadku obciążenie wiatrem działa na warstwę zewnętrzną, a obciążenie zabezpieczenia przed upadkiem - na warstwę wewnętrzną. W RF-GLASS można połączyć poszczególne przypadki obciążeń w jedną kombinację obciążeń (KO) i jednocześnie przydzielić zawarte w nich przypadki obciążeń osobno poszczególnym stronom szkła (tabela 1.7) i przeprowadzić obliczenia.

W przypadku obciążeń wygenerowanych automatycznie na podstawie obciążeń klimatycznych prawidłowe przyporządkowanie odbywa się automatycznie. Jednak dodatkowe obciążenia w jednym z tych przypadków obciążeń mogą być ponownie kontrolowane za pomocą tabeli.


Autor

Pan Lex jest odpowiedzialny za rozwój produktów dla konstrukcji szklanych oraz za zapewnienie jakości programu RFEM. Zapewnia również wsparcie techniczne dla naszych klientów.
