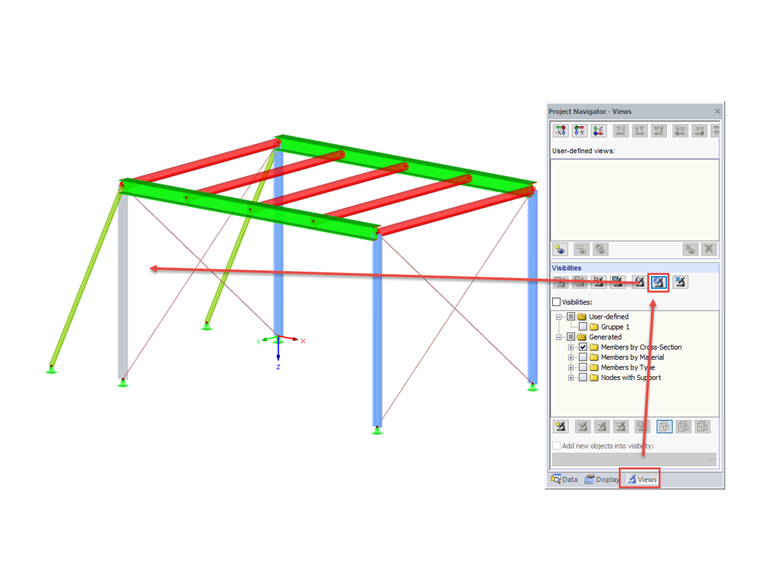

Oprócz funkcji "Widoczność wg wybranych obiektów" istnieje możliwość pokazania widoczności odwróconej. W przypadku wybrania tej opcji widoczności zdefiniowane w nawigatorze zostaną ukryte.

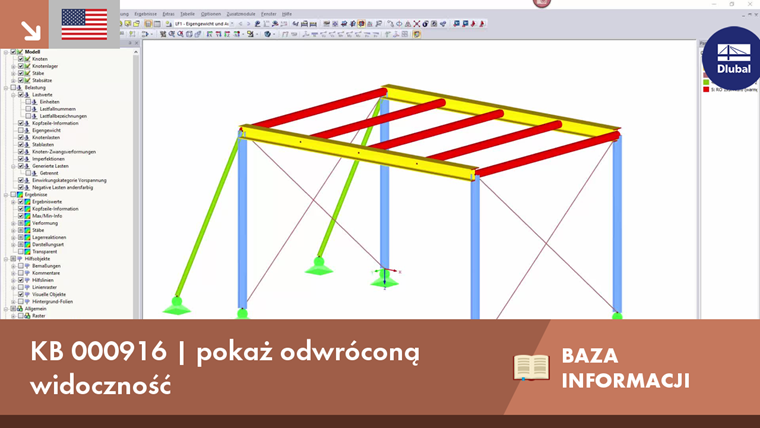

pokaż odwróconą widoczność
W programach RFEM i RSTAB można zastosować różne widoczność w nawigatorze projektów Widoki.
