Intuicyjny interfejs użytkownika z indywidualnymi opcjami dostosowywania
Intuicyjny interfejs użytkownika

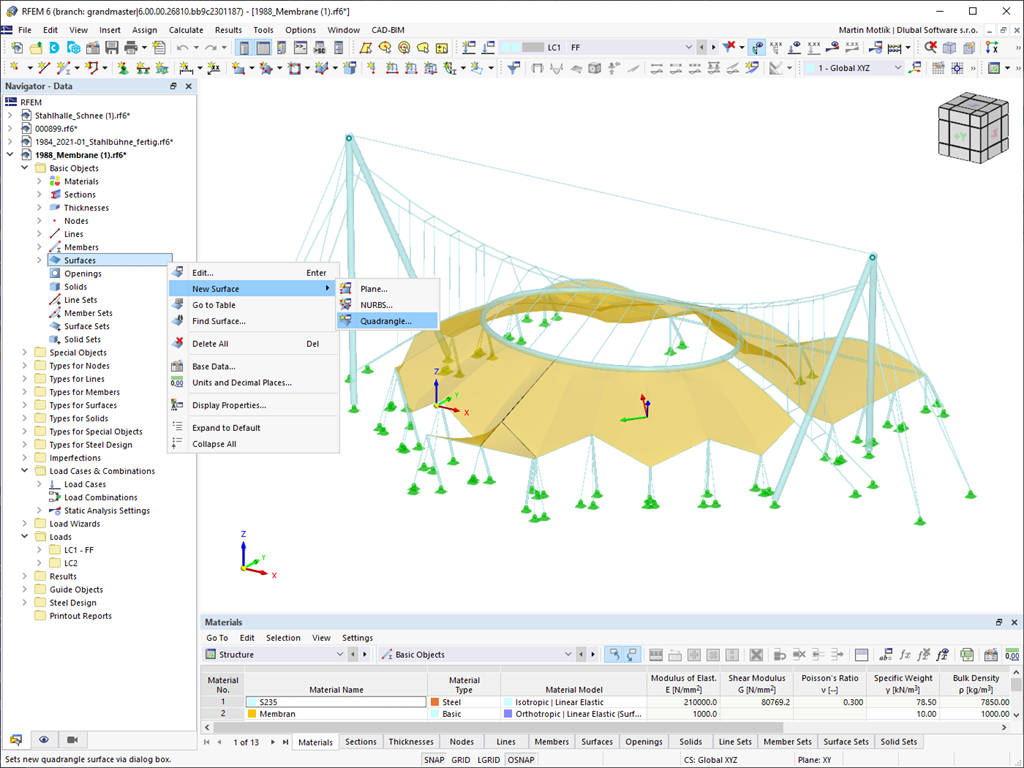

Ogromną zaletą programów Dlubal jest ich intuicyjna, łatwa do nauczenia obsługa. Program RFEM 6 nie jest wyjątkiem. Utwórz konstrukcję korzystając z interfejsu typowego dla CAD lub korzystając z tabel. Kliknięcie prawym przyciskiem myszy na obiektach w podglądzie konstrukcji lub w nawigatorze otwiera menu kontekstowe, ułatwiające tworzenie lub edycję takich obiektów. Interfejs użytkownika jest intuicyjny, dlatego można bardzo szybko tworzyć elementy konstrukcyjne i obciążenia.
Przejdź do filmuObsługa programu w wielu językach

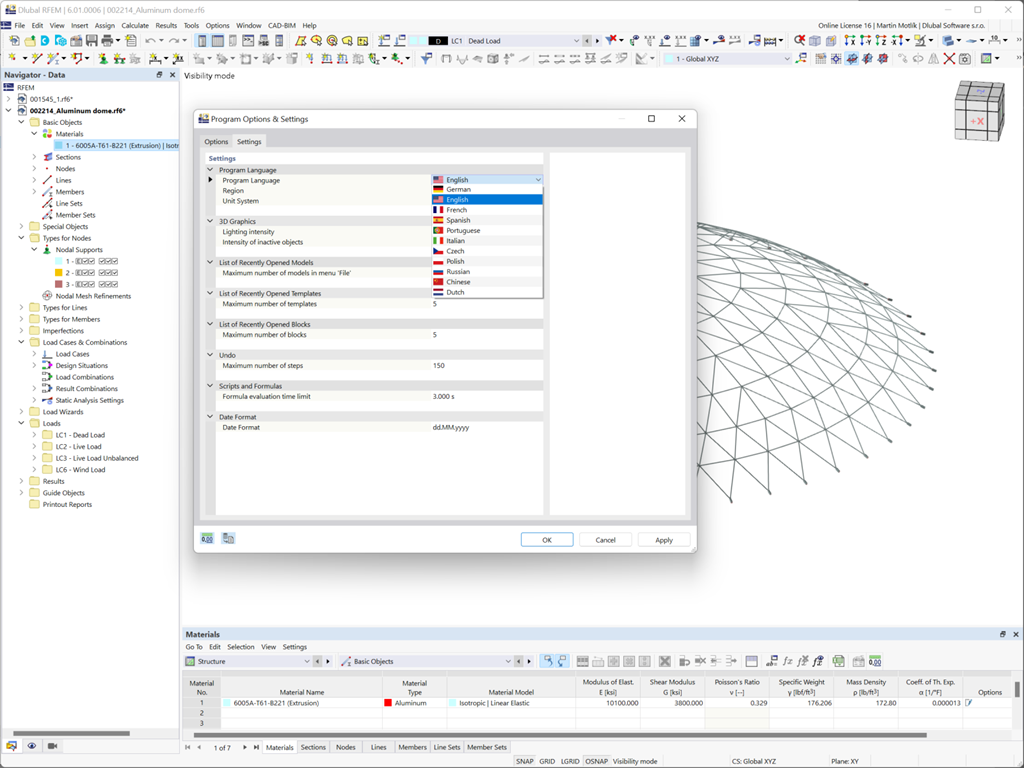

Programy firmy Dlubal docierają do klientów z całego świata. Dzięki temu program może być obsługiwany w następujących językach: niemiecki, angielski, francuski, hiszpański, portugalski, włoski, czeski, polski, rosyjski, chiński i holenderski.
Przejdź do filmuFotorealistyczny rendering
Miej model pod kontrolą. Dzięki fotorealistycznemu renderingowi (opcjonalnie z wykorzystaniem tekstur) zawsze masz bezpośrednią kontrolę nad wprowadzanymi danymi. Kolory wyświetlacza można dowolnie dostosowywać i zapisywać osobno dla ekranu i wydruku.
Przejdź do filmuRFEM 6 | Właściwości wyświetlania
Aby uzyskać bardziej przejrzysty obraz renderowania konstrukcji, istnieje możliwość przypisania różnych kolorów do różnych jej elementów.
Rozróżnia się różne właściwości elementów, takie jak węzły, linie, pręty, zbiory prętów, powierzchnie i bryły. Ponadto model można wyświetlić w fotorealistycznym renderowaniu.
Przejdź do filmuKontrola wyświetlania elementów

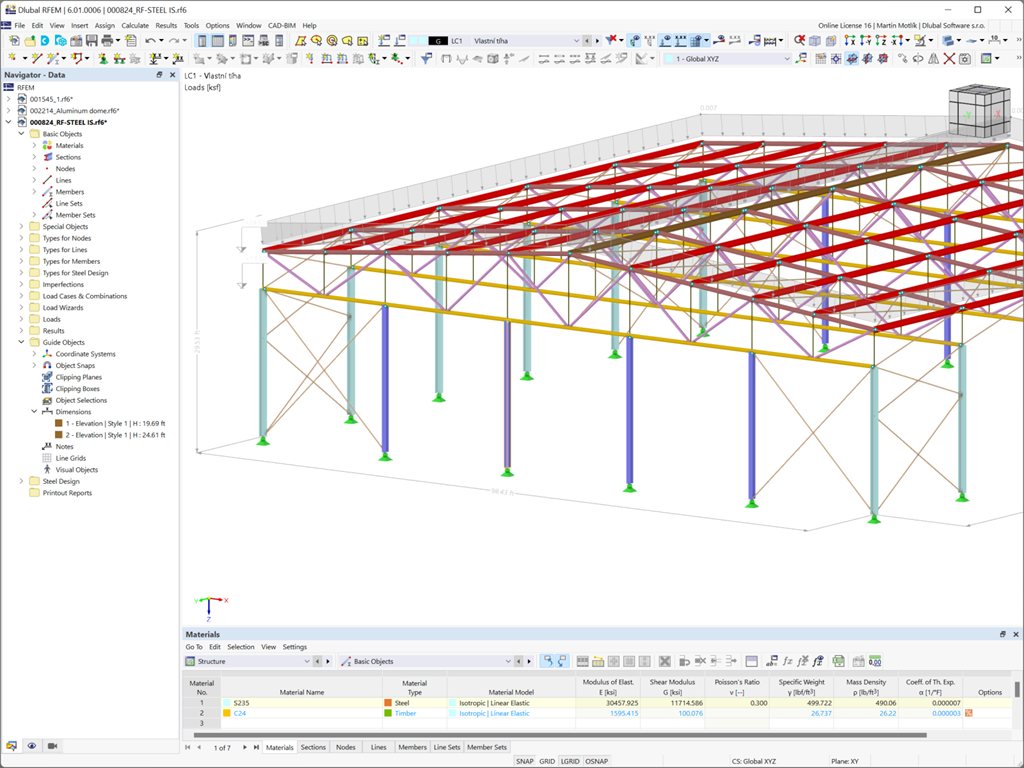

Pracuj wydajniej, dostosowując wyświetlanie modelu według uznania. Możliwe jest wybiórcze wyświetlanie lub ukrywanie różnych typów obiektów, takich jak węzły, pręty, podpory i inne. Model można wymiarować przy użyciu linii, łuków, kątów, pochyleń oraz różnic wysokości. Ponadto można dowolnie definiować linie pomocnicze, przekroje i komentarze, które pomagają wprowadzać i oceniać dane konstrukcyjne. Elementy te można również wyświetlać i ukrywać.
Przejdź do filmuUstawienia globalne

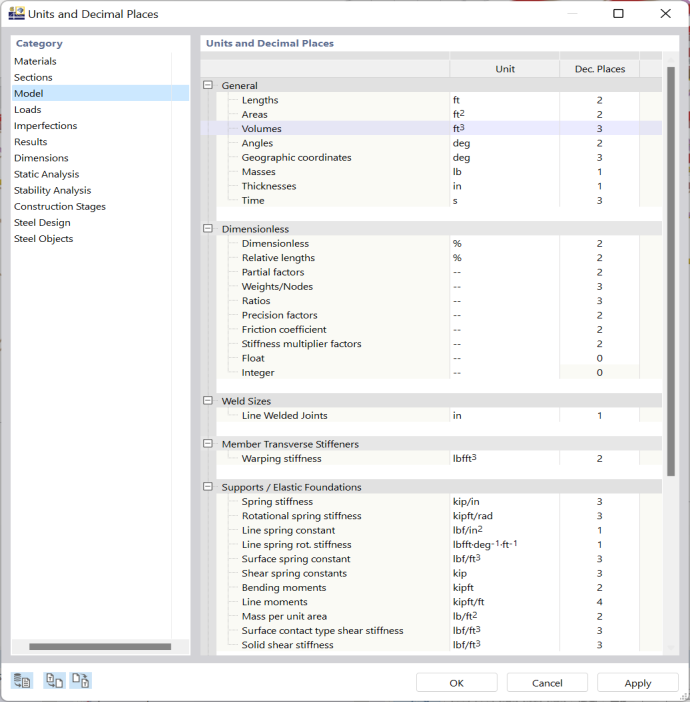

Wszystko można śledzić za pomocą kilku kliknięć. W jednym ogólnym oknie dialogowym określa się jednostki dla danych początkowych, obciążeń i wyników programu RFEM/RSTAB oraz wszystkich modułów dodatkowych.
Różne ustawienia dla jednostek można zapisywać i importować ponownie. W ten sposób tworzy się różne profile używane na przykład w konstrukcjach stalowych i żelbetowych.
Przejdź do filmuSklep internetowy
