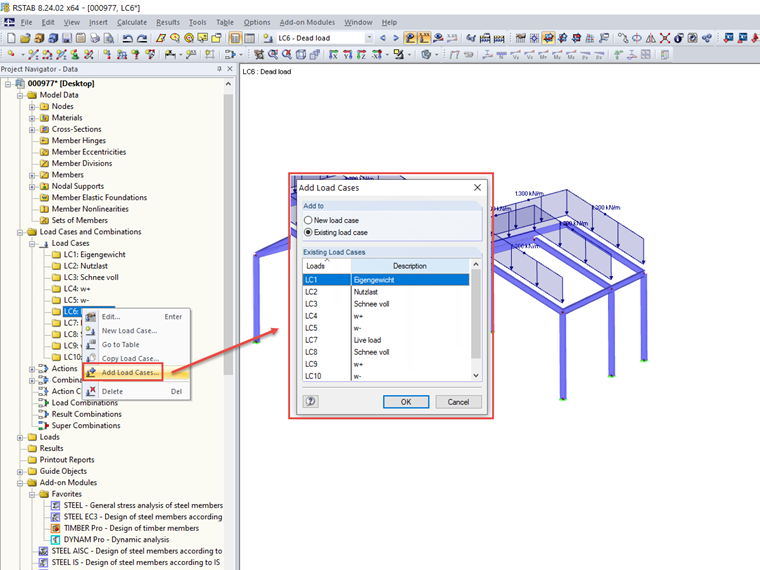

W razie potrzeby można połączyć te przypadki obciążeń z funkcją „Dodaj przypadki obciążeń”. Następnie można po prostu usunąć pozostałe dołączone przypadki obciążeń.
Dodać przypadki obciążeń
Wenn man einen mit Lasten abgespeicherten Block in ein bestehendes Modell einlesen möchte, werden die Lastfälle nicht in die bestehenden Lastfälle integriert, sondern an die bestehenden angehängt.
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
