Przyszłość branży energetyki słonecznej szybko się rozwija, a systemy fotowoltaiczne — technologia, która przekształca światło słoneczne bezpośrednio w energię elektryczną przy użyciu paneli słonecznych składających się z wielu ogniw słonecznych — odgrywają kluczową rolę w tej transformacji. W miarę zwiększania zapotrzebowania na energię słoneczną, inżynierowie są coraz bardziej zobowiązani do projektowania solidnych systemów, które są nie tylko wydajne, ale także bezpieczne i niezawodne. Te wyzwania są jeszcze wyraźniej zdefiniowane dla paneli słonecznych do budynków przemysłowych i przemysłowych systemów energii słonecznej. Inżynierowie muszą starannie uwzględnić różnorodne czynniki konstrukcyjne i środowiskowe, aby zapewnić efektywność tak dużych instalacji.
Ten artykuł bada siedem kluczowych wyzwań i pokazuje, jak rozwiązania oprogramowania Dlubal mogą pomóc w ich pokonaniu, zapewniając bezpieczne, wydajne i niezawodne projektowanie systemów fotowoltaicznych.
1. Uwzględnienie obciążeń zewnętrznych (wiatr, śnieg, siły sejsmiczne)
Projektowanie systemów fotowoltaicznych musi uwzględniać obciążenia zewnętrzne takie jak wiatr, śnieg i siły sejsmiczne, które mogą znacząco wpłynąć na stateczność i bezpieczeństwo konstrukcji. Obciążenia te są bardzo zmienne i zależą od lokalizacji geograficznej, wysokości n.p.m. i innych czynników środowiskowych. Na przykład śnieg może się nierównomiernie gromadzić na panelach, prowadząc do lokalnych nacisków, podczas gdy siły wiatru różnią się kierunkiem i intensywnością, co wpływa na ustawienie konstrukcji. Podobnie, siły sejsmiczne muszą być uwzględniane pod względem ich wpływu na cały układ, co dodaje złożoności procesowi projektowania. Inżynierowie muszą dokładnie modelować i analizować wszystkie te czynniki, aby zapewnić stateczność i bezpieczeństwo konstrukcji w różnych warunkach.
Rozwiązanie Dlubal:

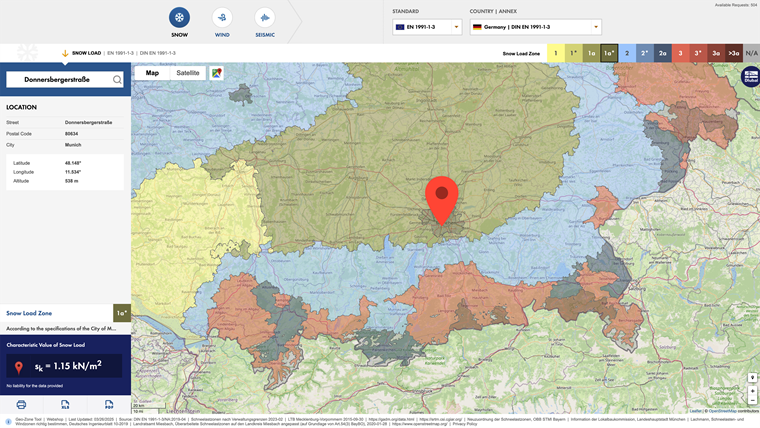

Oprogramowanie Dlubal oferuje zaawansowane narzędzia do rozwiązania tych wyzwań, w tym narzędzie Geo-Zone, interaktywną mapę dostarczającą kluczowe parametry obciążeń na całym świecie. Inżynierowie mogą szybko określać wartości obciążenia śniegiem, prędkości wiatru, stref sejsmicznych i więcej, dostosowane do konkretnej lokalizacji. Integrując lokalne dane, oprogramowanie Dlubal zapewnia, że konstrukcje fotowoltaiczne i systemy mocowania są projektowane w celu wytrzymania regionalnych warunków, zapewniając bezpieczeństwo i niezawodność.
2. Ocena fundamentów i systemów wsporczych dla instalacji fotowoltaicznych
Projekt instalacji słonecznych musi również uwzględniać system wsporczy i fundamenty, które są kluczowe dla stateczności całego układu. W przypadku systemów fotowoltaicznych na dachach konstrukcja budynku musi wytrzymać dodatkowe obciążenie, podczas gdy dla systemów montowanych na ziemi należy uwzględnić warunki gruntowe i odpowiednie rodzaje fundamentów. Dokładna ocena przydatności systemu wsporczego jest kluczowa w zapobieganiu awarii konstrukcji i zapewnieniu trwałości instalacji.
Rozwiązanie Dlubal:

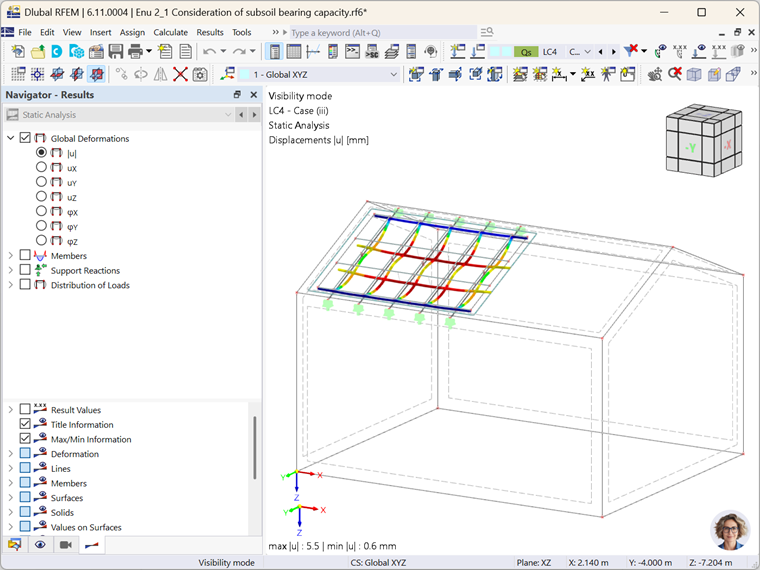

RFEM 6 (i RSTAB 9) oferuje darmowe i wszechstronne środowisko do modelowania, umożliwiające inżynierom projektowanie głównej konstrukcji fotowoltaicznej, a także symulację i ocenę podstawowego systemu wsporczego. Obejmuje to modelowanie/symulację konstrukcji dachowej dla instalacji dachowych oraz projektowanie fundamentów dla systemów naziemnych. Oprogramowanie Dlubal oferuje również narzędzia do optymalizacji wydajności fundamentów na podstawie specyficznych warunków terenowych, zapewniając, że zarówno główna konstrukcja, jak i system wsporczy są prawidłowo zaprojektowane dla zapewnienia bezpieczeństwa i stateczności.
3. Optymalizacja systemów przenoszenia obciążeń dla konstrukcji fotowoltaicznych
Zasadniczym aspektem projektowania systemów fotowoltaicznych jest określenie optymalnego systemu przenoszenia obciążeń, który rozprowadza obciążenia z modułów słonecznych, systemów montażowych i innych komponentów do fundamentu. Inżynierowie muszą upewnić się, że wszystkie elementy są prawidłowo wspierane i minimalizują koncentracje naprężeń lub odkształceń, aby zachować integralność konstrukcyjną.
Rozwiązanie Dlubal:

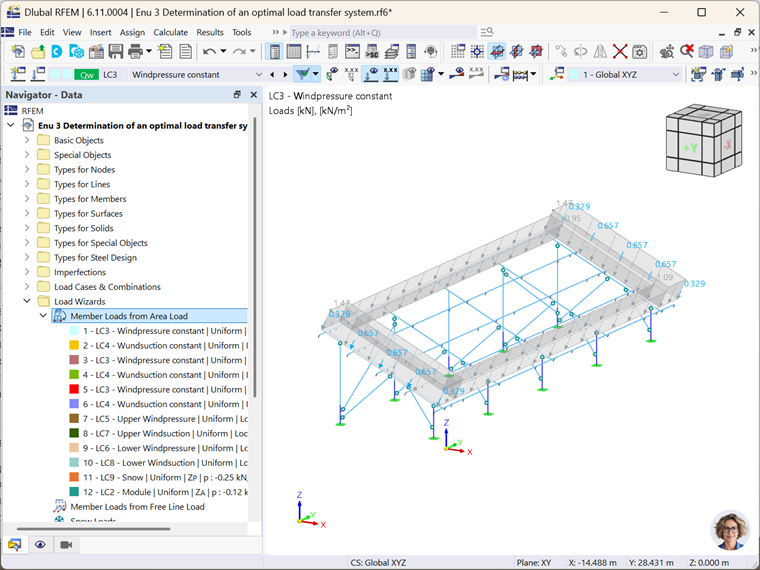

Dzięki narzędziom takim jak RFEM 6 i RSTAB 9, inżynierowie mogą modelować różne scenariusze obciążeniowe i konfiguracje projektowe na jednej platformie. Ta zdolność pozwala inżynierom testować różne scenariusze i konfiguracje, optymalizując system przenoszenia obciążeń dla maksymalnej efektywności — zapewniając, że system jest zarówno solidny pod względem konstrukcyjnym, jak i opłacalny, co ostatecznie zwiększa ogólną wydajność instalacji fotowoltaicznej.
4. Uwzględnienie profili stalowych formowanych na zimno
Profile stalowe formowane na zimno są powszechnie używane w konstrukcjach fotowoltaicznych ze względu na ich opłacalność i łatwość produkcji. Jednak wymagają one dokładnej analizy, ze względu na ich podatność na wyboczenia i inne formy uszkodzeń w określonych warunkach obciążenia, szczególnie w większych przemysłowych systemach fotowoltaicznych. Inżynierowie muszą uwzględnić te cechy, aby zapobiec awarii konstrukcji.
Rozwiązanie Dlubal:

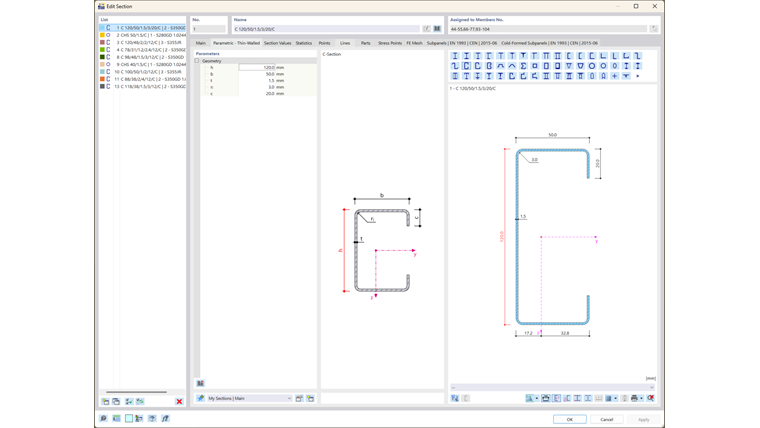

RFEM 6 zawiera konkretne narzędzia do analizy profili stalowych formowanych na zimno, umożliwiające inżynierom ocenę wyboczeń, stateczności i innych rodzajów uszkodzeń zgodnie z odpowiednimi normami. Dodatkowo, samodzielny program RSECTION firmy Dlubal wspiera modelowanie różnych profili, w tym ekstrudowanych profili aluminiowych, umożliwiając szczegółową analizę i optymalizację przed eksportem do RFEM 6 do dalszych obliczeń. To zintegrowane podejście pozwala na kompleksową i precyzyjną ocenę wszystkich rodzajów profili i zapewnia, że spełniają one niezbędne normy konstrukcyjne i wydajnościowe.
5. Ocena unikalnych projektów modułów i scenariuszy obciążeń
Dostępne są różne rodzaje modułów słonecznych, w tym w projektach specjalnych, takich jak panele szklane, z których każdy wymaga indywidualnej oceny nośności. Inżynierowie muszą uwzględniać unikalne właściwości materiałowe tych modułów, a także rozważać specjalne scenariusze obciążeń, które mogą wystąpić, takie jak nierównomierne gromadzenie się śniegu lub dodatkowe siły wynikające z prac konserwatorskich. Te unikalne cechy projektowe i warunki obciążeniowe wymagają starannej oceny, aby zapewnić ogólną integralność konstrukcyjną i wydajność układu w zmieniających się okolicznościach.
Rozwiązanie Dlubal:
Oprogramowanie Dlubal oferuje szereg rozszerzeń, takich jak Projektowanie konstrukcji szklanych, aby pomóc inżynierom w projektowaniu unikalnych modułów fotowoltaicznych. Oprogramowanie zapewnia zaawansowane możliwości analizy obciążeń, umożliwiając użytkownikom symulację różnych scenariuszy obciążeń, wszystko na jednej platformie. To zintegrowane podejście zapewnia, że zarówno unikalne cechy projektowe modułów, jak i specjalne warunki obciążeń są skutecznie uwzględnione, optymalizując bezpieczeństwo i wydajność układu.
6. Efektywne zarządzanie i ponowne wykorzystanie modeli obliczeniowych
W dużych instalacjach fotowoltaicznych, takich jak przemysłowe systemy energii słonecznej, inżynierowie muszą efektywnie zarządzać wieloma podobnymi modelami. To samo dotyczy projektów, które zawierają projekty podobne do tych z poprzednich prac. Bez odpowiednich narzędzi, przechowywanie, dostosowywanie i ponowne wykorzystywanie modeli może stać się uciążliwe, prowadząc do niespójności, nieefektywności i czasochłonnych zadań.
Rozwiązanie Dlubal:

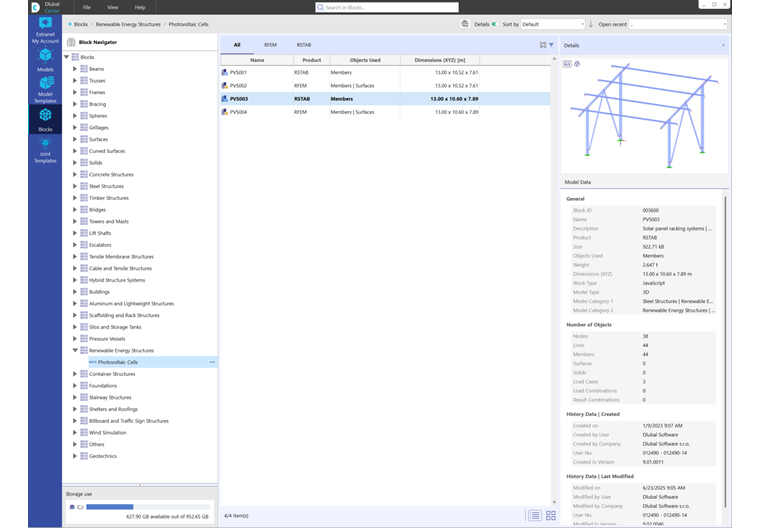

Programy Dlubal dostarczają potężnych narzędzi do efektywnego zarządzania wieloma modelami, umożliwiając inżynierom tworzenie szablonów dla podobnych konstrukcji. Umożliwia to szybkie powielanie i łatwe dostosowania bez rozpoczynania od zera. Oprogramowanie obsługuje również przetwarzanie wsadowe, usprawniając duże obliczenia i ułatwiając dostosowywanie modeli do specyficznych warunków terenowych, zmian obciążeń lub wariantów projektowych. Dzięki efektywnemu przechowywaniu i zarządzaniu projektami, inżynierowie mogą zaoszczędzić czas i zmniejszyć zbędne wysiłki, zapewniając spójność w projektach i poprawiając ogólną efektywność projektów, dokładność i terminowe ukończenie.
7. Zapewnienie zgodności z normami i efektywnej dokumentacji dla systemów fotowoltaicznych
Zapewnienie zgodności z normami i właściwa dokumentacja stanowią kluczowy, choć trudny aspekt projektowania instalacji fotowoltaicznych. Obejmuje to generowanie szczegółowych raportów, obliczeń i materiałów pomocniczych, które muszą być dokładne, dobrze zorganizowane i łatwo dostępne do przyszłych odniesień lub audytów. Powtarzalny charakter tych zadań, w połączeniu z koniecznością dokładnej uwagi na szczegóły, może być czasochłonny i trudny do efektywnego zarządzania bez odpowiednich narzędzi.
Rozwiązanie Dlubal:

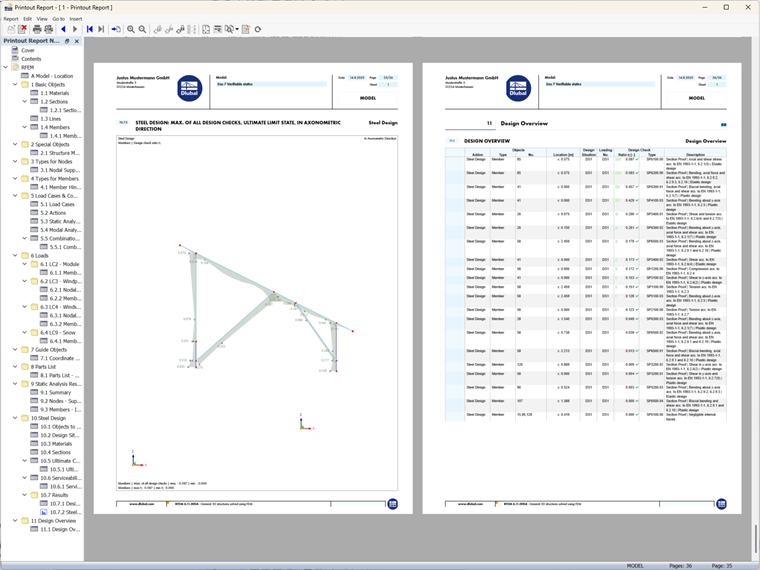

Oprogramowanie Dlubal wspiera zgodność z licznymi międzynarodowymi normami, w tym Eurokodami, ANSI i innymi. Programy automatycznie generują szczegółowe raporty w wielu językach, zapewniając zgodność projektów z lokalnymi przepisami. Raport z obliczeń w RFEM 6 działa równolegle z głównym programem, umożliwiając inżynierom dokonywanie interaktywnych modyfikacji i szybkie generowanie dokumentacji. Znacząco to zmniejsza czas w porównaniu z ręcznym przygotowaniem dokumentacji, zapewniając pełną zgodność i zwiększając ogólną efektywność.
Podsumowanie
Podsumowując, konstrukcyjne projektowanie instalacji fotowoltaicznych stawia przed nami szereg wyzwań, od uwzględniania zmiennych obciążeń zewnętrznych po zapewnienie zgodności z normami i zarządzanie skomplikowanymi projektami. Rozwiązania oprogramowania Dlubal oferują potężne narzędzia, które usprawniają te procesy, dając inżynierom możliwość efektywnego modelowania, analizowania i optymalizowania projektów dla maksymalnego bezpieczeństwa i wydajności. Integrując projektowanie i analizę obciążeń, efektywnie zarządzając modelami i zapewniając zgodność z międzynarodowymi normami, Dlubal pomaga inżynierom dostarczać instalacje słoneczne, które są nie tylko niezawodne i bezpieczne, ale także opłacalne i efektywne.
