Die Zukunft der Solarenergiebranche entwickelt sich rasant, wobei Photovoltaikanlagen – eine Technologie, die Sonnenlicht mithilfe von Solarmodulen, die aus vielen Solarzellen bestehen, direkt in Strom umwandelt – eine entscheidende Rolle bei diesem Wandel spielen. Da die Nachfrage nach Solarenergie weiter steigt, stehen Ingenieure zunehmend vor der Aufgabe, robuste Systeme zu entwickeln, die nicht nur effizient, sondern auch sicher und zuverlässig sind. Diese Herausforderungen sind bei Solarmodulen für Industriegebäude und industriellen Solarenergiesystemen noch ausgeprägter. Ingenieure müssen eine Vielzahl von strukturellen und umweltbezogenen Faktoren sorgfältig berücksichtigen, um den Erfolg dieser groß angelegten Installationen sicherzustellen.
Dieser Beitrag befasst sich mit sieben dieser zentralen Herausforderungen und zeigt auf, wie die Softwarelösungen von Dlubal dabei helfen können, diese zu bewältigen und so sichere, effiziente und zuverlässige Solaranlagen zu planen.
1. Berücksichtigung externer Lasten (Wind, Schnee, Erdbebenkräfte)
Beim Entwurf von Solarenergiesystemen müssen externe Lasten wie Wind, Schnee und Erdbebenkräfte berücksichtigt werden, die die Stabilität und Sicherheit von Konstruktionen erheblich beeinträchtigen können. Diese Lasten sind sehr variabel und hängen von der geografischen Lage, der Höhe über dem Meeresspiegel und anderen Umweltfaktoren ab. Beispielsweise kann sich Schnee ungleichmäßig auf den Modulen ansammeln und zu lokalem Druck führen, während Windkräfte in Richtung und Intensität variieren und die Ausrichtung der Konstruktion beeinflussen. Ebenso müssen Erdbebenkräfte hinsichtlich ihrer Auswirkungen auf das gesamte System berücksichtigt werden, was den Bemessungsprozess zusätzlich erschwert. Ingenieure müssen all diese Faktoren sorgfältig modellieren und analysieren, um die Stabilität und Sicherheit der Konstruktion unter einer Vielzahl von Bedingungen zu gewährleisten.
Lösung von Dlubal:

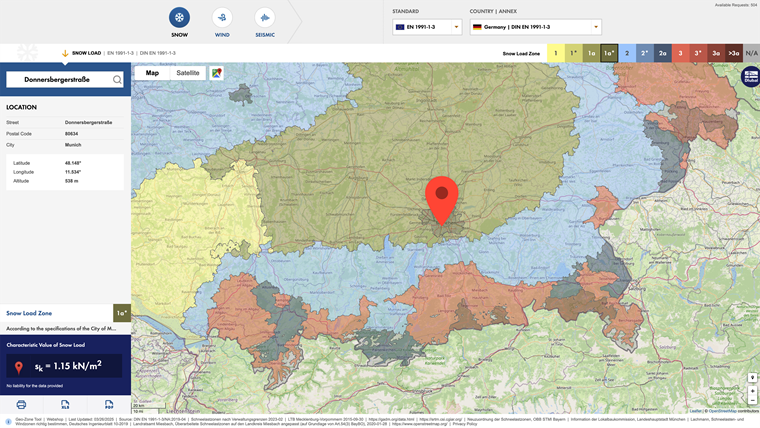

Die Software von Dlubal bietet fortschrittliche Werkzeuge, um diese Herausforderungen zu bewältigen, darunter das Geo-Zonen-Tool, eine interaktive Karte, die wichtige Lastparameter weltweit bereitstellt. Ingenieure können schnell Werte für Schneelast, Windgeschwindigkeit, Erdbebenzonen und mehr ermitteln, die auf einen bestimmten Standort zugeschnitten sind. Durch die Integration lokaler Daten stellt die Software von Dlubal sicher, dass Solaranlagen und Montagesysteme so ausgelegt sind, dass sie den regionalen Bedingungen standhalten, was die Sicherheit und Zuverlässigkeit erhöht.
2. Bewertung von Fundamenten und Tragsystemen für Solaranlagen
Bei der Planung von Solaranlagen müssen auch das Tragsystem und die Fundamente berücksichtigt werden, die für die Stabilität der Anlage von entscheidender Bedeutung sind. Bei Photovoltaikanlagen auf Dächern muss die Gebäudestruktur die zusätzliche Last tragen können, während bei Freiflächenanlagen die Bodenbeschaffenheit und geeignete Fundamenttypen berücksichtigt werden müssen. Eine genaue Beurteilung der Eignung des Tragsystems ist unerlässlich, um strukturelles Versagen zu verhindern und die Langlebigkeit der Anlage zu gewährleisten.
Lösung von Dlubal:

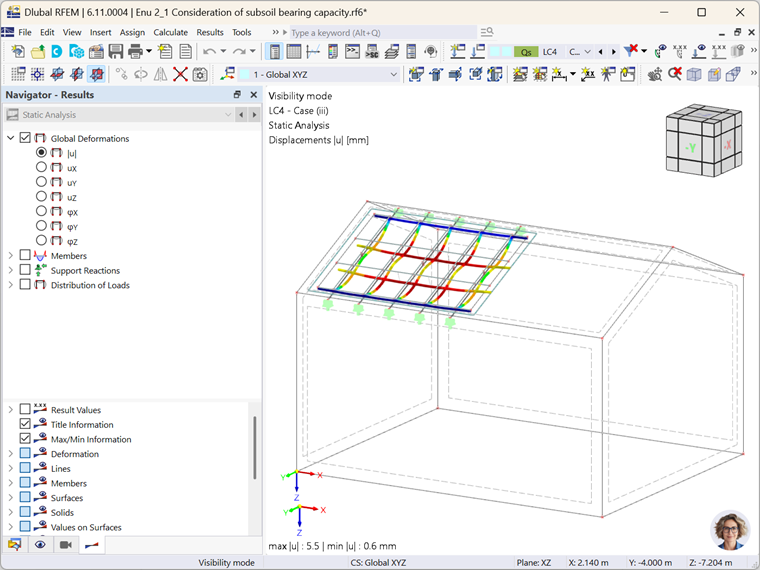

RFEM 6 (und RSTAB 9) bieten eine kostenlose und vielseitige Modellierungsumgebung, mit der Ingenieure die primäre Solaranlagenkonstruktion entwerfen sowie das zugrunde liegende Tragsystem simulieren und bewerten können. Dazu gehören die Modellierung/Simulation der Dachkonstruktion für Dachanlagen und die Bemessung von Fundamenten für Freiflächenanlagen. Die Software von Dlubal bietet auch Werkzeuge zur Optimierung der Fundamentleistung auf der Grundlage standortspezifischer Bedingungen, um sicherzustellen, dass sowohl die Primärkonstruktion als auch das Tragsystem hinsichtlich Sicherheit und Stabilität ordnungsgemäß ausgelegt sind.
3. Optimierung von Lastübertragungssystemen für Solaranlagen
Ein entscheidender Aspekt bei der Planung von Solarenergiesystemen ist die Wahl des optimalen Lastübertragungssystems, das die Lasten von den Solarmodulen, Montagesystemen und anderen Komponenten auf das Fundament verteilt. Ingenieure müssen sicherstellen, dass alle Komponenten ordnungsgemäß gestützt sind und Spannungs- oder Dehnungskonzentrationen minimieren, um die strukturelle Integrität zu gewährleisten.
Lösung von Dlubal:

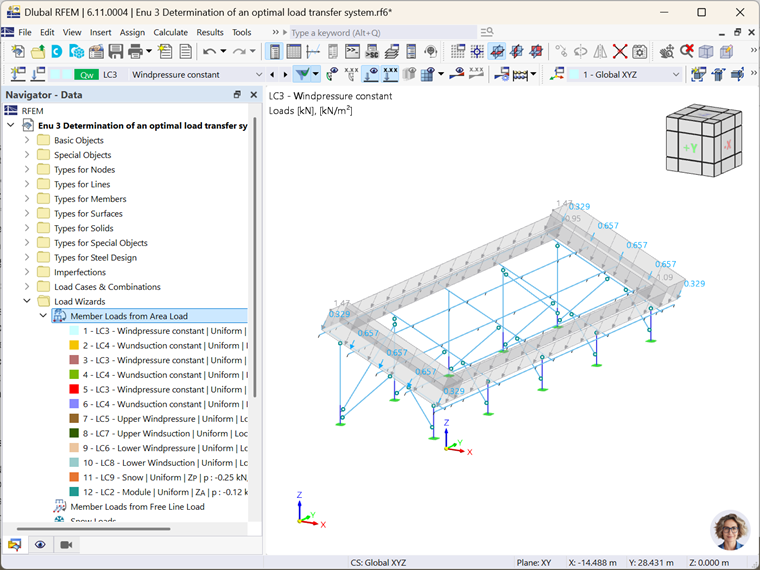

Mit Tools wie RFEM 6 und RSTAB 9 können Ingenieure verschiedene Lastszenarien und Bemessungskonfigurationen auf einer einzigen Plattform modellieren. Diese Funktionalität ermöglicht es Ingenieuren, verschiedene Szenarien und Konfigurationen zu testen und das Lastübertragungssystem für maximale Effizienz zu optimieren. So wird sichergestellt, dass das System sowohl strukturell solide als auch kosteneffizient ist, was letztlich die Gesamtleistung der Solaranlage verbessert.
4. Berücksichtigung kaltgeformter Stahlprofile
Kaltgeformte Stahlprofile werden aufgrund ihrer Kosteneffizienz und einfachen Herstellung häufig in Solaranlagen verwendet. Diese Profile erfordern jedoch eine sorgfältige Analyse, da sie unter bestimmten Lastbedingungen, insbesondere in größeren industriellen Solarenergiesystemen, anfällig für Beulen und andere Arten von Versagen sind. Ingenieure müssen diese Eigenschaften berücksichtigen, um ein Strukturversagen zu verhindern.
Lösung von Dlubal:

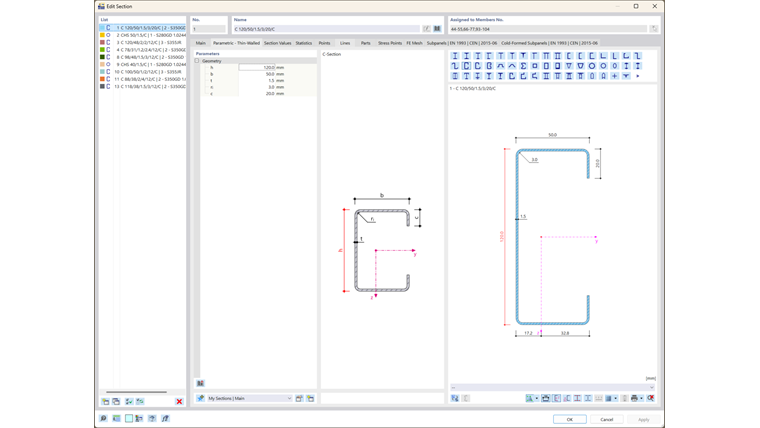

RFEM 6 enthält spezielle Werkzeuge zur Analyse kaltgeformter Stahlprofile, mit denen Ingenieure Beulen, Stabilität und andere Versagensarten gemäß den einschlägigen Bemessungsnormen bewerten können. Darüber hinaus unterstützt das eigenständige Programm RSECTION von Dlubal die Modellierung verschiedener Profile, darunter auch stranggepresste Aluminiumprofile, und ermöglicht so eine detaillierte Analyse und Optimierung, bevor die Ergebnisse zur weiteren Bemessung in RFEM 6 exportiert werden. Dieser integrierte Ansatz ermöglicht eine umfassende und präzise Bewertung aller Arten von Profilen und stellt sicher, dass sie die erforderlichen strukturellen und leistungsbezogenen Standards erfüllen.
5. Bewertung einzigartiger Modulkonstruktionen und Lastszenarien
Es gibt verschiedene Arten von Solarmodulen, darunter auch spezielle Ausführungen wie Glasplatten, die jeweils eine individuelle Bewertung der Tragfähigkeit erfordern. Ingenieure müssen die besonderen Materialeigenschaften dieser Module berücksichtigen und spezielle Lastszenarien berücksichtigen, die auftreten können, wie z.B. ungleichmäßige Schneeansammlungen oder zusätzliche Kräfte durch Wartungsarbeiten. Diese besonderen Bemessungsmerkmale und Lastbedingungen erfordern eine sorgfältige Bewertung, um die allgemeine strukturelle Integrität und Leistungsfähigkeit des Systems unter verschiedenen Umständen sicherzustellen.
Lösung von Dlubal:

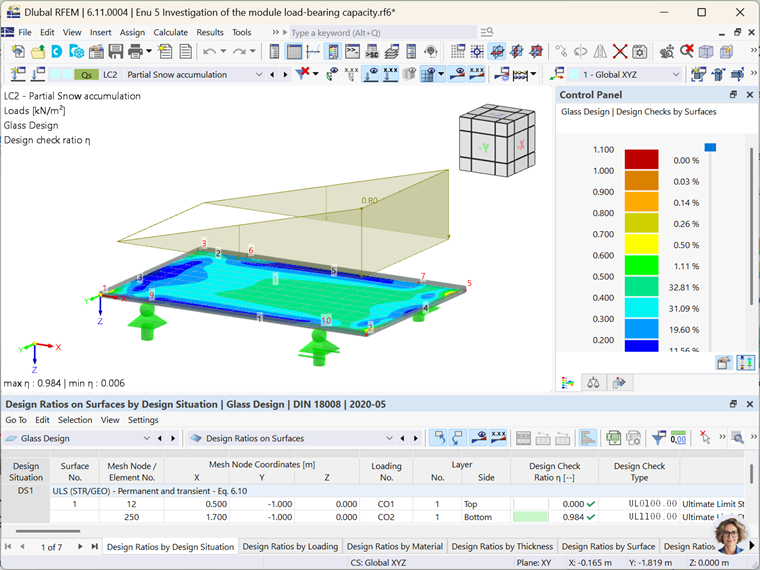

Die Software von Dlubal bietet eine Reihe von Bemessungs-Add-Ons, wie beispielsweise das Add-On Glasbemessung, um Ingenieure bei der Planung einzigartiger Solarmodule zu unterstützen. Die Software verfügt über erweiterte Funktionen zur Lastanalyse, mit denen Anwender verschiedene Lastszenarien auf einer einzigen Plattform simulieren können. Dieser integrierte Ansatz gewährleistet, dass sowohl die besonderen Eigenschaften einzigartiger Modulkonstruktionen als auch die speziellen Lastbedingungen effektiv berücksichtigt werden, wodurch die Sicherheit und Leistung des Systems optimiert wird.
6. Effiziente Verwaltung und Wiederverwendung von Konstruktionsmodellen
Bei großen Solaranlagen, wie beispielsweise industriellen Solarenergiesystemen, müssen Ingenieure mehrere ähnliche Modelle effizient verwalten. Gleiches gilt für Projekte, deren Entwürfe denen früherer Arbeiten ähneln. Ohne die richtigen Werkzeuge kann das Speichern, Anpassen und Wiederverwenden von Modellen mühsam werden, was zu Inkonsistenzen, Ineffizienz und zeitaufwändigen Aufgaben führen kann.
Lösung von Dlubal:

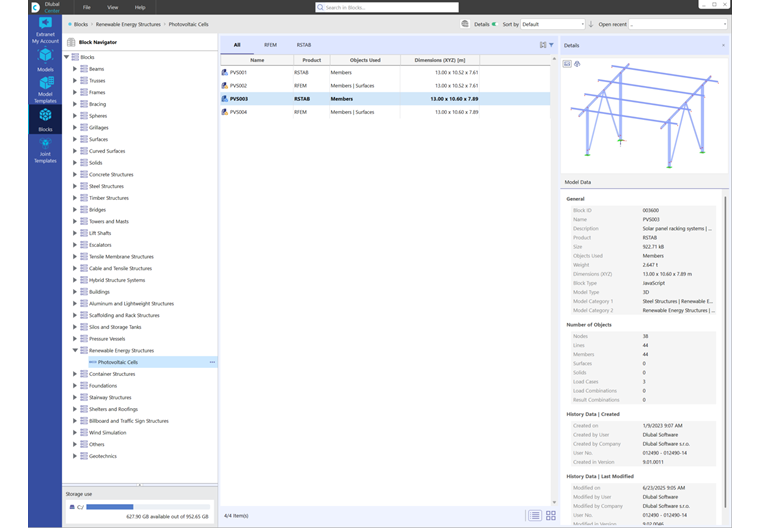

Die Programme von Dlubal bieten leistungsstarke Werkzeuge zur effizienten Verwaltung mehrerer Modelle, mit denen Ingenieure Vorlagen für ähnliche Konstruktionen erstellen können. Dies ermöglicht eine schnelle Replikation und einfache Anpassungen, ohne von vorne beginnen zu müssen. Die Software unterstützt auch die Stapelverarbeitung, wodurch groß angelegte Projekte rationalisiert und die Anpassung von Modellen an standortspezifische Bedingungen, Laständerungen oder Bemessungsvarianten erleichtert werden. Durch die effiziente Speicherung und Verwaltung von Projekten können Ingenieure Zeit sparen und redundante Arbeiten reduzieren, wodurch die Konsistenz der verschiedenen Entwürfe gewährleistet und die Gesamteffizienz, Genauigkeit und termingerechte Lieferung der Projekte verbessert werden.
7. Sicherstellung der Normenkonformität und effiziente Dokumentation für Photovoltaikanlagen
Die Einhaltung von Vorschriften und die ordnungsgemäße Dokumentation sind wichtige, aber auch anspruchsvolle Aspekte bei der Planung von Solaranlagen. Dazu müssen detaillierte Berichte, Berechnungen und Begleitmaterialien erstellt werden, die genau, gut strukturiert und für spätere Referenzzwecke oder Audits leicht zugänglich sein müssen. Die sich wiederholende Natur dieser Aufgaben in Verbindung mit der Notwendigkeit, sorgfältig auf Details zu achten, kann ohne die richtigen Werkzeuge zeitaufwändig und schwierig zu bewältigen sein.
Lösung von Dlubal:

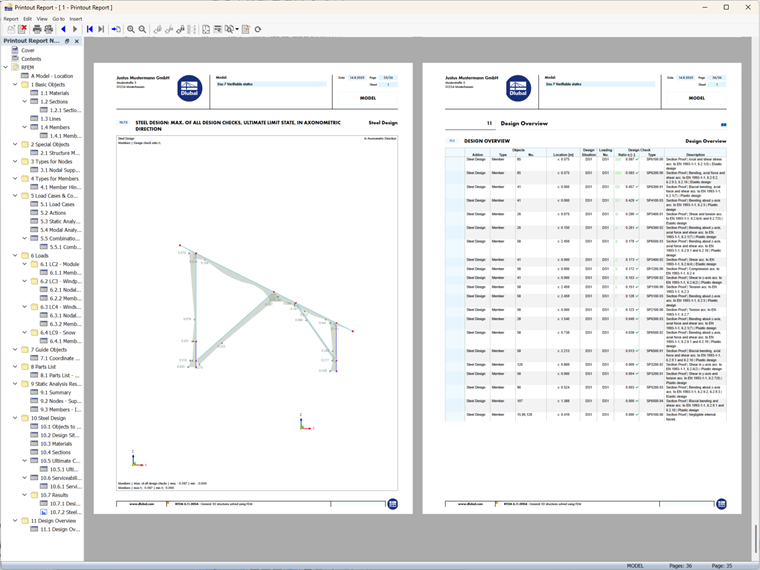

Die Software von Dlubal unterstützt die Einhaltung zahlreicher internationaler Bemessungsnormen, darunter Eurocodes, ANSI und weitere. Die Programme erstellen automatisch detaillierte Protokolle in mehreren Sprachen und stellen so sicher, dass die Entwürfe den lokalen Vorschriften entsprechen. Das Ausdruckprotokoll von RFEM 6 arbeitet parallel zum Hauptprogramm, sodass Ingenieure interaktive Änderungen vornehmen und schnell Protokolle erstellen können. Dies reduziert den manuellen Dokumentationsaufwand erheblich, gewährleistet die vollständige Einhaltung der Vorschriften und verbessert die Gesamteffizienz.
Fazit
Zusammenfassend lässt sich sagen, dass die Tragwerksplanung von Solaranlagen eine Reihe von Herausforderungen mit sich bringt, von der Berücksichtigung unterschiedlicher äußerer Lasten über die Einhaltung von Vorschriften bis hin zur Verwaltung komplexer Entwürfe. Die Softwarelösungen von Dlubal bieten leistungsstarke Werkzeuge, die diese Prozesse rationalisieren und Ingenieuren die Möglichkeit geben, Konstruktionen effizient zu modellieren, zu analysieren und zu optimieren, um maximale Sicherheit und Leistung zu erzielen. Durch die Integration von Bemessung und Lastanalyse, die effektive Verwaltung von Modellen und die Gewährleistung der Einhaltung internationaler Normen unterstützt Dlubal Ingenieure dabei, Solaranlagen zu realisieren, die nicht nur zuverlässig und sicher, sondern auch kostengünstig und effizient sind.
