FAQ 000220 PL

1. grudnia 2017

Robert Vogl Moduły dodatkowe RF-IMP RSIMP

Chcę generować imperfekcje w module dodatkowym RSIMP przy użyciu trybu wyboczenia z RSBUCK.

Jednak po wygenerowaniu imperfekcji uzyskuję tylko wartości przechyłu, wartości dla wygięcia wstępnego są zerowe. Dlaczego?

Odpowiedź

Wartości wygięcia wstępnego nie są wyświetlane, ponieważ rzędna trybu wyboczeniowego jest prawdopodobnie zbyt mała, aby nie można było uwzględnić jej przy użyciu tolerancji wymiarowania.

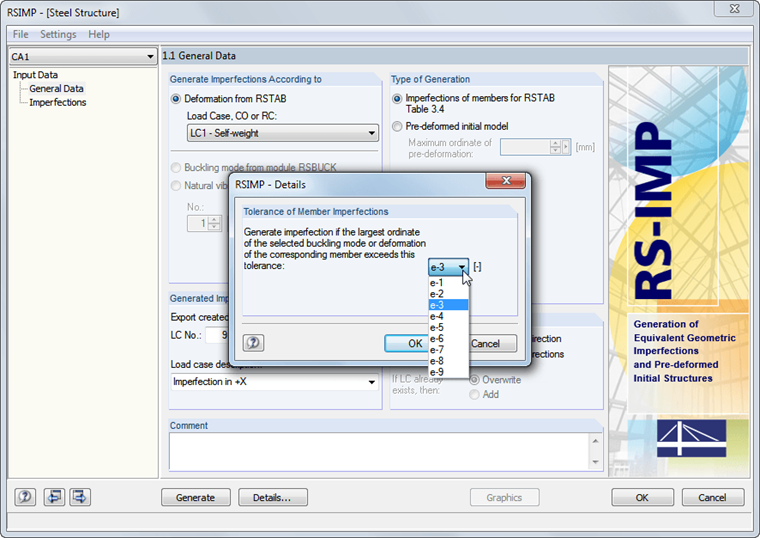

W oknie dialogowym "Szczegóły" można zdefiniować, od jakiej rzędnej wybranego trybu wyboczenia lub odkształcenia ma zostać utworzona imperfekcja.

Słowa kluczowe

Tolerancja Tryb wyboczenia Wygięcie wstępne Wstępne odkształcenie Niedoskonałość
