FAQ 000220 DE

1. Dezember 2017

Robert Vogl Zusatzmodule RF-IMP RSIMP

Ich lasse in RSIMP Imperfektionen auf Basis einer Knickfigur von RSKNICK erzeugen. Nach dem Generieren erhalte ich nur Werte für die Schiefstellung. Warum sind alle Vorkrümmungen null?

Antwort

Die Werte der Vorkrümmungen werden nicht ausgegeben, da die Ordinatengröße der Knickfigur wahrscheinlich so gering ist, dass sie mit der eingestellten Toleranz nicht berücksichtigt werden.

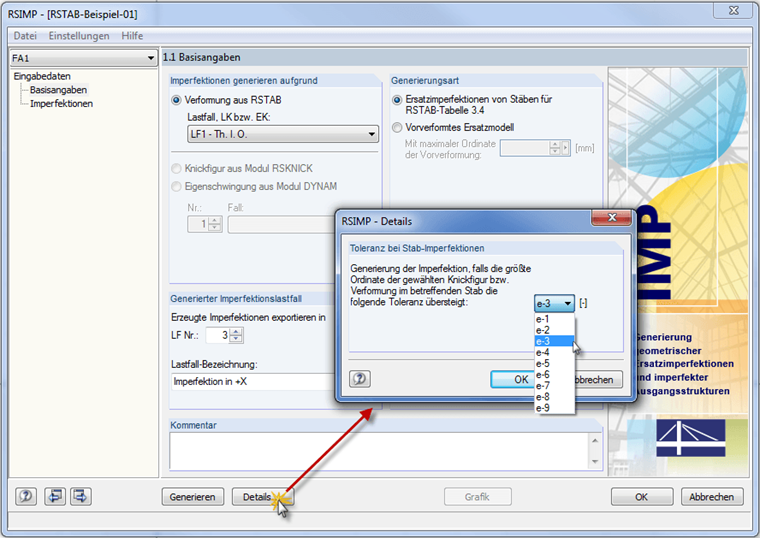

Im Dialog Details können Sie die "Toleranz bei Stab-Imperfektionen" festlegen, d. h. ab welcher Ordinatengröße der Knickfigur oder Verformung die Imperfektion generiert werden soll.

Schlüsselwörter

Toleranz Knickfigur Vorkrümmung Vorverformung Imperfektion
