Odpowiedź:

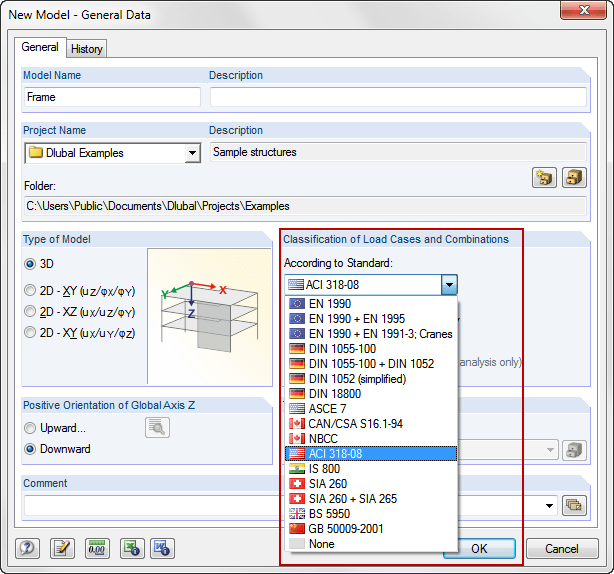

Podczas tworzenia nowego modelu można wybrać normę określającą zasady generowania kombinacji obciążeń i wyników w programach RFEM i RSTAB. Pozwala to na łatwiejsze uwzględnienie decydującej sytuacji.
Pytanie
W przypadku obowiązujących norm uwzględnienie wszystkich istotnych sytuacji obciążeniowych i wybór sytuacji nadrzędnej dla kontroli obliczeń jest dosyć czasochłonne. Czy jest na to prosty sposób?
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
