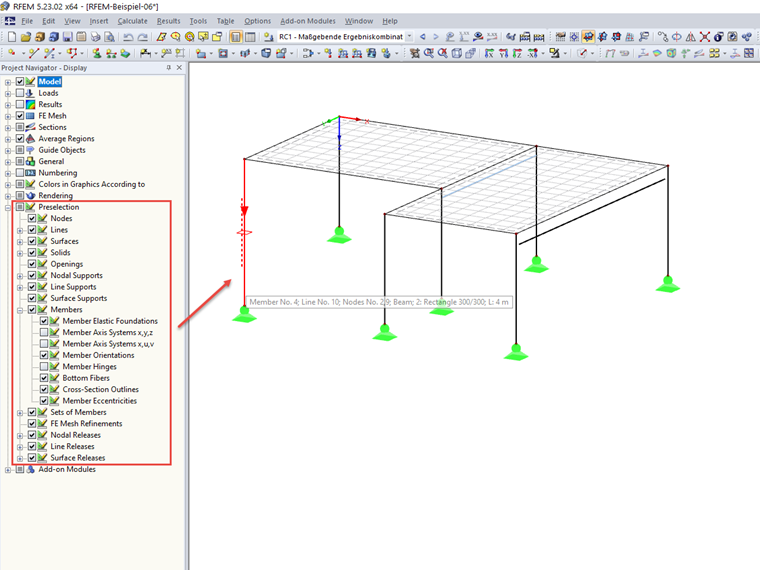

W tak zwanym "selekcji wstępnej" pewne informacje o obiekcie są wyświetlane, jeszcze przed kliknięciem na obiekt. Nie jest to podpowiedź, ale informacja graficzna. W Nawigatorze projektu - Wyświetlanie można ustawić informacje na przykład dla prętów, orientacji prętów, stron rozciągania lub obrysów przekroju.
