Odpowiedź:
Czasami konieczne jest dodanie do selekcji powiązanych obiektów, takich jak węzły i linie powierzchni, w celu edycji części modelu. Aby to zrobić, wystarczy użyć następującej funkcji:

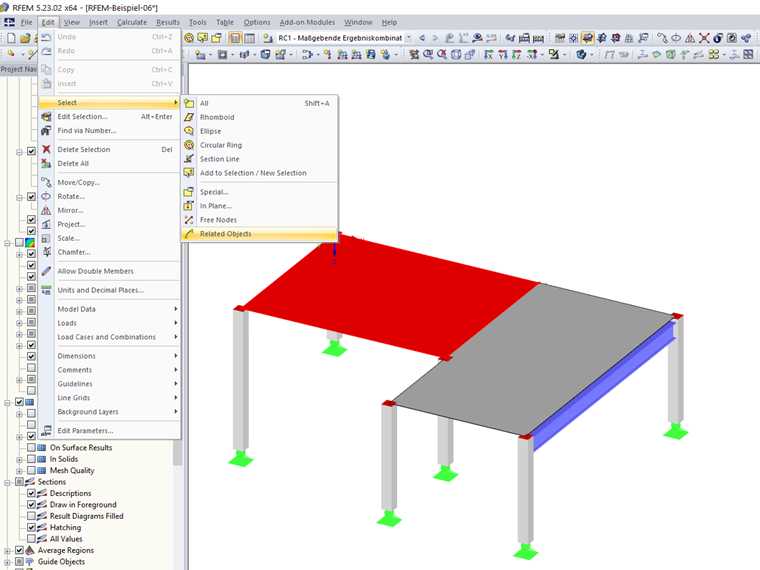

Menu „Edycja” → „Wybrać” → „Powiązane obiekty”.
Pytanie
Po wybraniu powierzchni przez kliknięcie węzły i linie należące do tej powierzchni nie są wybierane. Czy istnieje możliwość ich integracji?
