Pytanie

Chciałbym przeprowadzić obliczenia sejsmiczne konstrukcji o nieregularnym kształcie. Czy program RFEM automatycznie przeprowadza analizę modalną (z uwzględnieniem kilku postaci drgań) układu przestrzennego, czy też muszę wprowadzić specjalne ustawienia w tym celu?

Odpowiedź:

Obciążenia równoważne są określane zgodnie z multimodalną metodą spektrum odpowiedzi. Aby przeanalizować układ w przestrzeni, konieczne jest aktywowanie mas we wszystkich kierunkach, aby można było określić częstotliwości drgań własnych i kształty drgań w układzie przestrzennym. Obciążenia zastępcze są następnie określane na podstawie postaci drgań własnych.

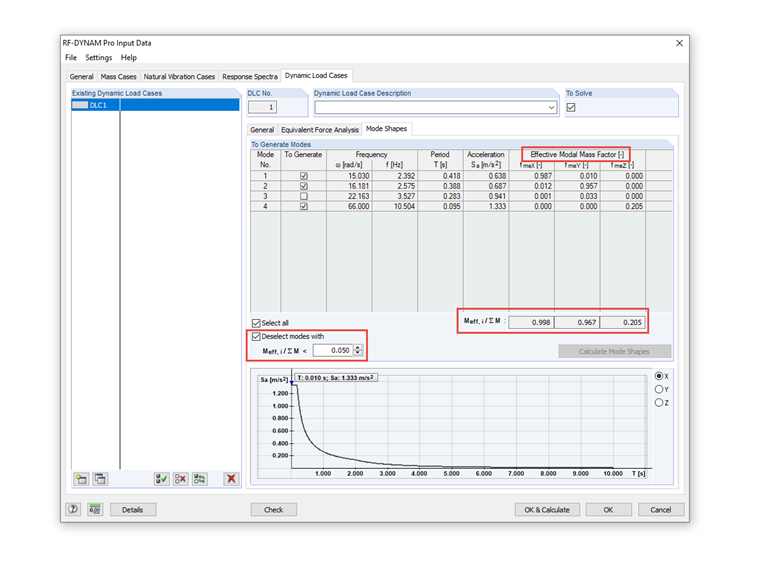

Na podstawie współczynników mas modalnych efektywnych należy zdecydować, które postacie drgań własnych zostaną uwzględnione. Zgodnie z EN 1998-1, aby uzyskać dokładne wyniki, 90% masy konstrukcji musi zostać aktywowane.
